№ 73436

Класс 2!д<, 4гп

СССР

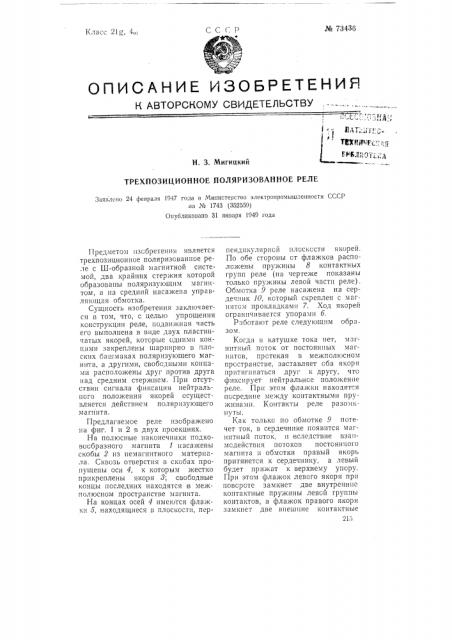

ОПИСАНИЕ ИЗОБРЕТЕНИЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и А Т„ -.- ;",: „". тВХнжГ ., у

ГИБД;Ц „.; д

Н. 3. Мигицкий

ТРЕХПОЗИЦИОННОЕ ПОЛЯРИЗОВАННОЕ РЕЛЕ

Заявлено 24 февраля 1947 года в Министерство электропромышленности ССС1 ва 1Г> 1743 (352559) Опубликовано 31 января 1949 года

215

Предметом изобретения является трехпозиционпое поляризованное реле с Ш-образной магнитной системой, два крайних стержня которой образованы полярпзующим магиитом, а на средний наса>кена управляющая обмотка.

Сущность изобретения заключается в том, что, с целью упрощения конструкции реле, подвижная часть его выполнена в виде дзух пластинчатых якорей, которые одними концами закреплены шарнирно в плоских башмаках поляризуюшего магнита, а другими, свободными концами располо>кены друг против друга пад средним стержнем. При отсутствии сигнала фиксация иейтральпого положепия якорей осуществляется действием поляризующего магнита.

Предлагаемое реле изображено на фиг. 1 и 2 в двух проекциях.

На полюсиые наконечники подковообразного магнита 1 цаса>кены скобы 2 из пемагнитного материала. Сквозь отверстия в скобах пропущены оси 4, к которым жестко прикреплены якоря 8; свободные концы последних находятся в межполюсном пространстве магнита.

На концах осей 4 имеются фла>ккп 5, находящиеся в плоскости, перпеидикулярисй плоскости якорей.

По обе стороны ст флажков расположены пру>кины 8 контактных групп реле (иа черте>ке показаны только пружины левой части реле).

Обмотка 9 реле насажена на сердеч ик 10, который скреплен с магнитом прокладками 7. Ход якорей ограничивается упорами 6.

Работак>т реле следующим образом.

Когда в катушке тока нет, магиптиый поток от постоянных магнитов, протекая в межполюсном пространстве, заставляет сба якоря притягиваться друг к другу, что фиксирует нейтральное положение реле. При этом флажки находятся посредине ме>кду контактными пружинами. Контакты реле разомкнуты.

Как только по обмотке 9 потечет ток, в сердечнике появится магнитный поток, и вс,педствие взаимодействия потоков постоянного мапшта и обмотки правый якорь притянется к сердечнику, а левый будет прижат к верхнему упору.

При этом флажок левого якоря прп повороте замкнет две внутренние контактные пружины левой группы контактов, а флажок правого якоря замкнет две внешние контактные

Я. 73436

Фиг. 1

Фиг, 2

2 пружины правой контактной группы. При перемене направления гока в катушке произойдет обратное: левый флажок будет замыкать внешние пружины, а правый внутренние пружины. Таким образом, при проходе импульсов различной полярности реле будет замыкать различные контакты, Предмет изобретения

Трехпозиционное поляризованное реле с Ш-образной магнитной системой, управляющей обмоткой на

Отв. редактор М. M Акишии среднем стержне, и поляризующим магнитом, образующим крайние стержни, отл и ч а юще еся тем. что, с целью упрощения конструкции, подвижная часть реле выполне на в виде двух пластинчатых якорей, одними концами закрепленных поворотно в полюсных башмаках полярнзующего магнита, а другими расположенных друг против друга над средним стержнем так, что при отсутствии сигнала фиксация нейтрального положения якорей осуществляется действием поляризующего магнита, Редактор С. П. Красивский
