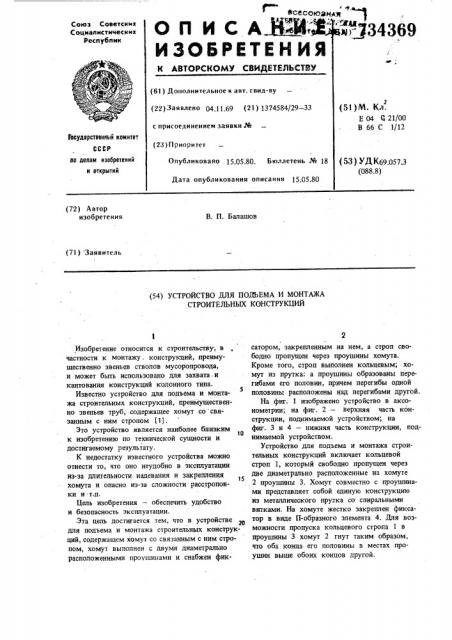

Реферат



ф

1ВС сою,равд л я wi+34369

ОrI ИСАЦЯ,",Й"

ИЗОБРЕТЕНИЯ

Союз Советскми

Соцмалистическки

Республик

1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 04.11.69 (21) 1374584/29 — 33 с присоединением заявки.% (28) Приоритет (51) М. Кд.

E 04 G 21/00

В 66 С 1(12

Госудврстввииый комитет

СССР

Опубликовано . 15.05.80. Бюллетень Ж 18

Дата опубликования описания 15.05.80 до делам изобретений и открытий (53) УД К69.057.3 (088.8) (72) Автор изобретения

В. П, Балашов (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДЬЕМА И МОНТАЖА

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Изобретение относится к строительству, в частности к монтажу. конструкций, преимущественно звеньев стволов мусоропровода, и может быть использовано для захвата и кантования конструкций колонного типа.

Известно устройство для подъема и монтажа строительных конструкций, преимущественно звеньев труб, содержащее хомут со связанным с ним стропом (1);

Это устройство является наиболее близким

l0 к изобретению по технической сущности и достигаемому результату.

К недостатку известного устройства можно отнести то, что оно неудобно в эксплуатации из-за длительности надевания и закрепления хомута и опасно из-эа сложности расстроповки и т.п.

Цель изобретения — обеспечить удобство и безопасность эксплуатации. .Эта цель достигается тем, что в устройстве для подъема и монтажа строительных конструкций, содержащем хомут со связанным с ним стропом„хомут выполнен с двумя диаметрально расположенными проушинами и снабжен фиксатором, закрепленным на нем, а строп свободно пропущен через проушины хомута.

Кроме того, строп выполнен кольцевым; хомут из прутка: а проушины образованы перегибами его половин, причем перегибы одной половины расположены над перегибами друтой.

На фиг. 1 изображено устройство в аксонометрии; на фиг. 2 — верхняя часть конструкции, поднимаемой устройством; на фиг. 3 и 4 — нижняя часть конструкции, поднимаемой устройством, Устройство для подъема и монтажа строительных конструкций включает кольцевой строп 1, который свободно пропущен через две диаметрально расположенные на хомуте

2 проушины 3. Хомут совместно с проушинами представляет собой единую конструкцию из металлического прутка со спиральными витками. На хомуте жестко закреплен фиксатор в виде П-образного элемента 4. Для возможности пропуска кольцевого стропа 1 в проушины 3 хомут 2 гнут таким образом, что оба конца его половины в местах проушин выше обоих концов другой.

3 73

Работает устройство следующим образом.

Хомут 2 надевают на верхний конец конструкции.5 (см. фиг. 2). Нижняя часть конструкции охватывается стропом 1, либо эа крючки 6 в случае наличия на нижнем конце конструкции стыковочной муфты 7 (см. фиг. 3), либо эа стержень 8, вкладываемый в прорезь в нижней части конструкции (см. фиг. 4).

Затем строп зацепляют за крюк монтажного механизма и производят подъем крюка до натяжения стропа, осматривают и начинают кантовку подъемом крюка. Перекантованное звено поднимают и опускают в проектное положение, где монтажник осуществив состыковку, производит отцеппение ослабленного стропа.

Такое выполнение устройства позволяет осуществлять быстрый монтаж конструкций, оно удобно в эксплуатации и не сложно в изготовлении, исключает откол низа поднимаемой ,конструкции за счет воэможности подхвата конструкции снизу.

Формула изобретения

1. Устройство для подъема и монтажа строительных конструкций, преимущественно, 4369 4 звеньев труб, содержащее хомут со связанным с ним стропом, о т л и ч а ю щ е е с я тем, что, с целью удобства и безопасности эксплуатации, хомут выполнен с двумя диаметрально расположенными проушинами и . снабжен фиксатором, закрепненным на нем, а строп свободно пропущен через проушины хомута.. 2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что строп выполнен кольцевым.

3. Устройство по пп. 1 и 2, о т л и ч аю щ е е с я тем, что, хомут выполнен иэ !

5 прутка, а проушины образованы перегибами его половин, причем перегибы одной половины расположены над перегибами другой.

Источники информации, принятые во внимание при экспертизе

1. Рякин А. И., Урванцев Б. А. Строповка грузов, "Машиностроение", М., 1968, с. 142, рис. 88.
