Реферат



т, 1

O n йЧ(Е

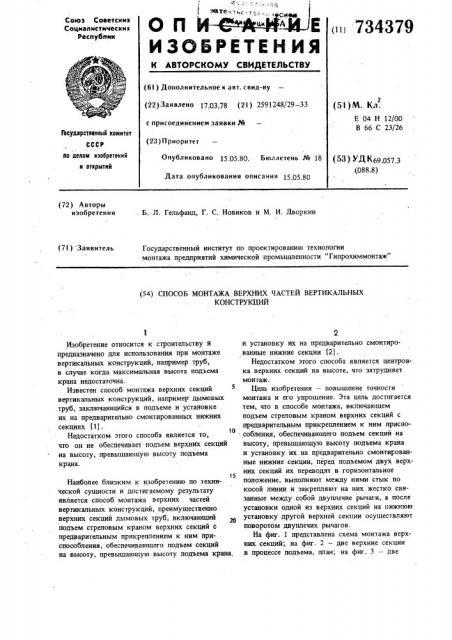

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистическик

Республик

Ф

-, \

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (53) УД К69.057.3 (088.8) (6I ) Дополнительное к авт. свид-ву (22) Зая влено 17.03.78 (21) 2591248/29 — 33 (5I)M. Кл.

Е 04 Н 12/00

В 66 С 23/26 с присоединением заявки РЙ

Гасударственный комнтет (23) Приоритет по делам нзебретений н открытий

Опубликовано 15.05 80 Бюллетень № 18

Дата опубликования описания 15.05.80 (72) Авторы изобретения. Б. Л. Гельфанд, Г. С. Новиков и М. И. Дворкин (71) Заявитель

Государственный институт по проектированию технологии монтажа предприятий химической промышленности Типрохиммонтаж" (54) СПОСОБ МОНТАЖА ВЕРХНИХ ЧАСТЕЙ ВЕРТИКАЛЬНЫХ

КОНСТРУКЦИЙ

Изобретение относится к строительству и предназначено для использования при монтаже вертикальных конструкций, например труб, в случае когда максимальная высота подъема крана недостаточна.

Известен способ монтажа верхних секций вертикальных .конструкций, например дымовых труб, заключающийся в подъеме и установке их на предварительно смонтированных нижних секциях (1).

1О

Недостатком этого способа является то, что он не обеспечивает подъем верхних секций на высоту, превышающую высоту подъема крана.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ монтажа верхних частей вертикальных конструкций, преимущественно верхних секций дымовых труб, включающий подъем стреловым краном верхних секций C предварительным прикреплением к ним приспособления, обеспечивающего подъем секций на высоту, превышающую высоту подъема крана, и установку их на предварительно смонтированные нижние секции (2).

Недостатком этого способа является центровка верхних секций на высоте, что затрудняет монтаж.

Цель изобретения — повышение точности монтажа и его упрощение. Эта цель достигается тем, что в способе монтажа, включающем подъем стреловым краном верхних секций с предварительным прикреплением к ним приснособления, обеспечивающего подъем секций на высоту, превышающую высоту подъема крана и установку их на предварительно смонтированные нижние секции, перед подъемом двух верхних секций их переводят в горизонтальное положение, выполняют между ними стык по косой линии и закрепляют на них жестко связанные между собой двунлечие рычаги, а после установки одной из верхних секций на нижнюю установку другой верхней секции осуществляют поворотом двуплечих рычагов.

На фиг. 1 представлена схема монтажа верхних секций; на фиг. 2 — две верхние секции в процессе подъема, план; на фиг. 3 — две

734379 4 мальную высоту подъема крюка грузоподъемного механизма, что позволяет использовать при монтаже оборудование меньшей мощности с меньшей высотой подъема, а следовательно, сокращает эксплуатационные расходы и повышает производительность работы оборудования. верхние секции перед началом подъе .а; на фиг. — установка краном двуплечего рычага на две верхние секции, Перед подъемом две верхние секции 1 и 2 переводят в горизонтальное положение и выполняют между ними стык по косой линии, затем укрепляют с двух сторон от места стыка два.двуплечих рычага 3 и 4, соединяя их между собой жесткоэлементами 5 и 6, проходящимичерезсекции1и2.Элементы 5 и 6 могут поворачиваться относительно секции или дру- гими словами-секции 1 и 2 могут поворачиваться относительно элементов 5 и 6.

На свободных концах двуплечих рычагов 3 и 4 закреплены отводные ролики 7 и 8, которые отгоняют канатные тяги 9 и 10. Канатные тяги 9 и 10 крепятся к кронштейну 11, закрепленному к двуплечим рычагам перпендикулярно им. Другие концы канатных тяг соединены с полиспастом 12. После закрепления на верхних секциях двуплечих рычагов 3

- и 4 переводят секции в вертикальное положение и двуплечие рычаги стропят к монтажному, крану за крюк 13. Затем начинают подъем секций. Монтажным краном устанавливают секцию 1 в проектное положение и с помощью полиспаста 12, вращая двуплечие рычаги 3 и 4 вокруг шарнира 14, устанавливают верхнюю секцию 2 в проектное положение.

Способ контакта верхних частей вертикальных конструкций может быть применен для контакта дымовых труб. Этот способ прост в осуществлении и обеспечивает необходимую точность монтажа, а также подъем элементов конструкций на высоту, превышающую максиФормула изобретения

Способ монтажа верхних частей вертикальных конструкций, преимущественно верхних секций дымовых труб, включающий подъем стрелдвым краном верхних секций с предвари15 тельным прикреплением к ним приспособления, обеспечивающего подъем секций на высоту, превышающую высоту подъема крана, и установку их на предварительно смонтированные нижние секции„отличающийся эо тем, что, с целью повышения точности монтажа и его упрощения перед подъемом двух верхних секций их переводят в горизонтальное положение, выполняют между ними стык по косой линии и закрепляют на них жестко связан25 ные между собой цвуплечие рычаги, а после установки одной из верхних секций на нижнюю секцию установку другой верхней секции осуществляют поворотом двуплечих рычагов.

Источники информации, ЗР принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 191760, кл. В бб С 23/26, 1965.

2. Авторское свидетельство СССР N 433092, кл. В 66 С 23/26, 1972.

734379

Составитель. В. Чесноков

Техред Н. Бабурка

Корректор М, Шароши.Редактор Э Шибаева

Тираж 772 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская на., д. 4/5

Заказ 2025/40

Филиал ППП "Патент", г. Ужгород, ул,. Проектная, 4
