Вращающаяся печь
Иллюстрации
Реферат
Союз Советскии
Социалистических
Республик

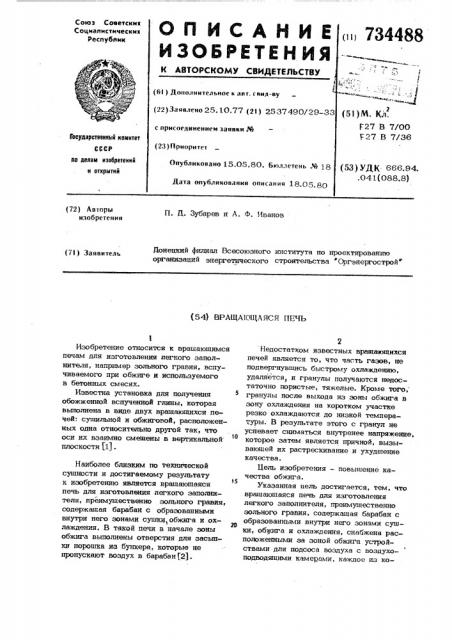

ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 () 734488
1 (6l ) Дополнительное к авт. свил-ву (51 } М. Кд.
F27 В 7/00
F27 В 7/36 (22) Заявлено 25. 10.77 (2! } 2537490/29-33 с присоединением заявки .%
Государственный комитет (23) Г! риоритет до делам изобретений и открытий
Опубликовано 15.05.80. Бюллетень т 18
Дата опубликования описания 18.05.80 (53} УДК 665.84. .041(088.8) (72) Авторы изобретения
П. G. Зубарев и А. Ф. Иванов
Донецкий филиал Всесоюзного института по проектированию организаций энергетического строительства Оргэнергос трой (7!) Заявитель (54) ВРАЩА10ЩАЯСЯ ПЕЧЬ!
Изобретение относится к вращающимся печам для изготовления легкого заполните.тя, например зольного гравия, вспучиваемого при обжиге и используемого в бетонных смесях.
Известна установка для получения обожженной вспученной глины, которая выполнена в виде двух вращающихся печей: сушильной и обжиговой, расположенных одна относительно другой так, что оси их взаимно смещены в вертикальной плоскости (1) .
Наиболее близким по технической сущности и достигаемому результату к изобретению является вращающаяся
15 печь для изготовления легкого заполнителя, преимущественно зольного гравия, содержащая барабан с образованными внутри него зонами сушки, обжига и охлаждения. В такой печи в начале зоны обжига выполнены отверстия для засыпки порошка иэ бункере, которые не пропускают воздух в барабан (2).
Недостатком известных вращающихся печей является то, что часть газов, не подвергнувшись быстрому охлаждению, 1 удаляется, и гранулы получаются недостаточно пористые, тяжелые. Кроме того, гранулы после выхода иэ зоны обжига в зону охлаждения на коротком участке резко охлаждаются до низкой температуры. В результате этого с гранул не успевает сниматься внутренее напряжение, которое затем является причной, вызывающей их растрескивание и ухудшение качества.
Цель изобретения — повышение качества обжига.
Укаэанная цель достигается, тем, что вращающаяся печь для изготовления легкого заполнителя, преимущественно зольного гравия, содержащая барабан с образованными внутри него зонами сушки, обнап а и охлаждения, снабжена расположенными за зоной обжига устройствами для подсоса воздуха с воздухоподводящими камерами, каждое иэ ко4488
Формула изобретения
55
3 73 торых выполнено в виде перфорированной обечайки с укрепленными на ее внешней поверхности радиальными перегородками и жалюзийными устройствами в нижней ее части, заключенными в неподвижный кожух, соединенный внизу с воздухопод— водящей камерой. Кроме того, воздухоподводяшая камера снабжена шарнирно установленным в ее основании щитком с контргрузом.
На фиг. 1 показана вращающаяся печь с. зоной охлаждения, общий вид; на фиг. 2 — то же, без нее; на фиг. 3 — сечение А-А на фиг. 1; на фиг. 4 — сечение Б-Б на фиг. 3; на фиг. 5 — сечение
В-В на фиг. 3.
Вращающаяся печь включает зону 1 сушки,. зону 2 обжига, зону 3 нормализации, зону 4 охлаждения, устройство 5 для подсоса воздуха, конвейер-охлади.тель 6 с жаростойкой сеткой и отверстиями 7, воздухоподводящую камеру 8, неподвижный кожух О, перфорированную обечайку 10 с радиальными перегородками 11, жалюзийные устройства 12, щиток 13 с контргрузом, раму 14-, домкратное устройство 15, фиксатор 16 уклона рамы 14, решетку 17.
Вращающаяся печь работает следующим образом.
Отформованные сырые гранулы поступают в зону 1 сушки, где их подсушивают и нагревают до 500оС газами, отходящими из зоны 2 обжига. Нагретые гранулы поступают в зону 2 обжига, в которои температураих достигает 1150 С, а затем — в зону 3 нормализации, где происходит быстрое охлаждение гранул до. состояния затвердения (900 С) при помощи устройства 5 для подсоса воздуха. Жалюзийные устройства 12 устройства 5 для подсоса воздуха и неподвиж- ный кожух 9 при вращении барабана печи не вращаются, чем обеспечивается подсос воздуха в секторах с открытыми жалюзийными устройствами 12. Через перфорированную обеча1иу 10 с радиальными .. перегородками 11 подают снизу холодный воздух. Воздух пападает в зону 3 нормализации непосредственно на слой гранул в момент их размягчения в пластичное состояние и выделения газов, которые вспучивают их. Он быстро охлаждает их, препятствуя выходу сжатых газов из пор.
Подсос воздуха регулируют жалюэийными устройствами 12. Поддержанием в
ЗО
«о зоне 3 нормализации постоянной темперао туры 800-900 С обеспечивают снятие внутренних напряжений с гранул. Печь снабжена двумя устройствами 5 для подсоса воздуха, одно из которых выполнено между зоной обжига 2 и нормализации 3, а второе — мс.кду зоной охлаждения 4 и нормализации 3.
Пройдя зону 3 нормализации, гранулы о при 800-850 С попадают в зону 4 охлаждения, затем на конвейер-юхладитель 6 с жаростойкой сеткой, на котором охлаждаются просачивающимся снизу вверх сквозь отверстия 7 воздухом. Мелкие отходы попадают через решетку 17 в воздухоподводяшую камеру 8, откуда удаляются с помощью щитка 13 с контргрузом, шарнирно установленного в осноaamm воздухоподводяше камеры 8. Технологический процесс в печи регулируют изменением угла уклона ее рамы 14, установленной с одной стороны шарнирно, а с другой — на домкратном устройстве 15 с фиксатором 16 уклона рамы 14.
Преимушеством предложенной печи является улучшение качества зольного гравия за счет введения зоны 3 нормализации, в которой гранулы подвергаются быстрому охлаждению во время их размягчения в пластичное состояние и выделения газов, что способствует повышению эффекта вспучивания и качества гранул.
Установление рамы 14 печи шарнирно, с одной стороны, и на домкратном устройстве 15 с фиксатором 16, с другой позволяет изменять угол наклона печи.
Этим достигается возможность регулирования технологического процесса за счет скорости продвижения гранул.
1. Вращающаяся печь для изготовления легкого заполнителя, преимущественно зольного гравия, содержащая барабан с образованными внутри него зонами сушки, обжига и охлаждения, о т л и ч а ющ а я с я тем, что, с целью повышения качества обжига материала, она снабжена расположенными за зоной обжига устройствами для подсоса воздуха с воздухоподводящими камерами, каждое иэ которых выполнено в виде перфорированной обечайки с укрепленными на ее внешней поверхности радиальными периород734488
5 ками и жалюзийными устройствами в нижней ее части, заключенными в неподвижный кожух, соединенный внизу с воздухоподводяшей камерой.
2. Печь по п. 1, о т л и ч а ю ш а яс я тем, что воздухоподводяшая камера снабжена шарнирно установленным в ее оснований шитком с контр рузом.
Источники информации, принятые во внимание при экспертизе
1. Патент США ¹ 3834862, кл. 432-106, опублик. 1974.
2. Патент СССР № 209336, кл. 5 27 В 7/00, опублик. 1966.
734488
А-А. Составитель Я. Петрова
Редактор С. Лыжова Техред Л. Теслюк Корректор Е. Папп
Заказ 2214/7 Тираж 671 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
