Реферат

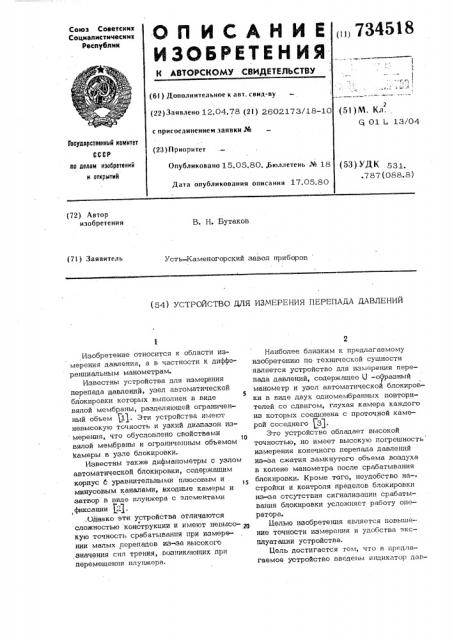

Союз Советски н

Социалистические

Республии („)734518 (6 I ) Дополнительное к авт. саид-ву (51) M. Кл, Cj 01 1. 13/04 (22) Заявлено 12.04.78 (21) 2602173/18 10 с присоединением заявки .%

Государственный комитет

СССР (23) Приоритет по делам изобретений и открытий

Опубликовано 15.05,80.,Бюллетень ¹ 18

Дата опубликования описания 17.05.80 (5З) Д 531. .7 87 (088. 8) (72) Автор изобретения

В. H. Бутаков (7l) Заявитель

Усть-Каменогорский завод приборов (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРЕПАДА ДАВЛЕНИЙ

Изобретение относится к области измерения давления, а в частности к дифференциальным манометрам.

Известны устройства дпя измесения перепада давлений, узел автоматической

5 блокировки которых выполнен в виде вялой мембраны, разделяющей ограниченный объем P3.f. Эти устройства имеют невысокую точность и узкий диапазон измерения, что обусловлено свойствами

1О вялой мембраны и ограниченным объемом

Камеры в узле блокировки.

Известны также дифманометры с узлом автоматической блокировки, содержащим корпус б уравнительными плюсовым и минусовым каналами, входные камеры и затвор в виде ппунжера с элементами фиксации 1"1. однако эти устройства отличаются сложностью конструкции и имеют невысо- О кую точность срабатывания при измерении малых перепадов из-за высокого ,значения сил трения, возникающих при пере Мещенпи плунжера.

Наиболее близким к предлагаемому изобретению по технической сущнбсти является устройство дпя измерения перепада давлений, содержащее U -образный манометр и узел автоматической блокировки в виде двух одномембранных повторителей со сдвигом, глухая камера каждого из которых соединена с проточной камерой соседнего 3 .

Это устройство обладает высокой точностью, но имеет высокую погрешность измерения конечного перепада давлений иэ-эа сжатия замкнутого объема воздуха в колене манометра после срабатывания блокировки. Кроме того, неудобство на-. стройки и контроля пределов блокировки иэ-аа отсутствия сигнализации срабатывания блокировки усложняет работу оператора.

Пепью изобретения является повышение точности измерения и удобства эксплуатации устройства.

Пель достигается тем, что в предлагаемое устройство введены индикатор дав734518 лепин, дроссель и $11i?0« Hoмый клапан, установленный между пле-:ами манометра, причем сопла повторителей соединены с дросселем, индикатором давления и управляющей камерой клапана, выход дросселя соединен с атмосферой, а входы повторителей — c соответствующими входами манометра. Для повышения точности измерения в условиях малых уровней контролируемых давлений перед индикатором и управляющей камерой клапана мс жет быть установлен усилитель. Дроссель может быть выполнен в виде управляемого клапана, например,пневмокнопки, что позволяет зафиксировать факт срабатывания узла блокировки.

На чертеже приведена принципиальная схема устройства.

Устройство для измерения перепада давлений содержит О -образный манометр

1, два одномембранных повторителя 2 и 3, индикатор давления 4, клапан 5, дроссель 6. При измерении малых уровней давлений устройство дополняется усилителем 7. Измеряемые уровни давления

Р и Р подводятся по каналам, соеди2 ненным с входами О -образного манометра . Глухая камера повторителя 2 соединена с проточной камерой повторителя

3 и подключена к каналу измеряемого давления Р . Глухая камера повторителя

3 соединейа с проточной камерой повторителя 2 и подключена к каналу измеряемого давления Р . Сопло и проточная камера клапана 5 подключены к плечам манометра 1 в его нижней точке, сопла одномембранных повторителей 2 и 3 соединены с входом дросселя 6 и напрямую или через усилитель 7 с индикатором давления 4 и управляющей камерой клапа.на 5, Выход дросселя 6 соединен с атмосферой.

Устройство работает следующим образом.

Входные давле щя Р и Р, разность между которыми надо измерить, поступают на входы манометра i и в камеры первого и второго повторителей 2 и 3, настроенных на диапазон срабатывания

6 . В случае, если разность между входными давлениями меньше диапазона (т.е.

Р с Р + g для повторителя 2, или Р <

< Р + g — для повторителя 3), сопла повторителей 2 и 3 закрыты, давление в

1 линии сопел равно атмосферному, так как линия сопел соединена с атмосферой через дроссель 6, клапан 5 открыт, индикатор 4 показывает отсутствие давления, манометр включен в работу. а

Ес?ти разность между «ходцыми давлениями превысит л (Р„; Р + h — для повторителя 2, или Р > Р + л — для повторителя 3), то открывается сопло повторителя и пропускает давление в линию сопел.

Проводимость дросселя 6 намного меньше проводимости сопел повторителей 2 и 3. Под действием давления в линии

1О сопел повторителей (напрямую или через усилитель 7 ) клапан 5 закрывается, разъединяя плечи манометра, а индикатор 4 показывает наличие давления, сигнализируя о срабатывании блокировки. Манс15 метр при этом выключен из работы. При вхождении разности давлений в диапазон измерения сопло повторителя закрывается, давление из линии сопел повторителей

2 и 3 срабатывается в атмосферу через

20 дроссель 6, клапан 5 открывается, соединяя плечи манометра 1, индикатор 4 показывает отсутствие давления. В случае применения в качестве дросселя 6 управляемого клапана, например, пневмокнопки, срабатывание блокировки происходит аналогично описанному выше, е при вхождении разности давлений вновь в диапазон измерения сигнал блокировки остается (осуществляется "память ), так как сброс давления из линии сопел повторителей 2 и 3 может произойти только ттри нажатии пневмокнопки.

Применечие устройства для измерения перепада давлений позволит исключить

35 погрешность измерений конечного перенада, упростить настроику диапазона измерения Q -образного манометра и контроль за его работой, а следовательно, облегчить работу оператора.

Фор мула изобретения

1. Устройство для измерения перепада давлений, содержащее 0 -образный манометр и узел автоматической блокировки с двумя одномембранными повторителями со сдвигом, глухая камера каждого из которых соединена с проточной камерой соседнего, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерения и удобства эксплуатации, в него введены индикатор давления, дроссель и управляемый клапан, 55 установленный между плечами манометра, причем сопла повторителей co(.линены с дросселем, индикатором да«?«: ц.:I л улраь ляющей камерой клапане, «ь:;«:ц «р<и:cе?? я

734518 6 и- Источники информации а- принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 277330, кл. 5 01 L 19/06, 1970. соединен с атмосферой, а входы повтор телей — с соотв ствуюшими входами м нометра.

2. Устройство по и. 1, о т л и ч а ю Ill е е с я тем, что в него введен усилитель, установлечный перед индикатором и управляющей камерой клапана.

3. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что, дроссель выполнен в виде управляемого клапана. 10

2. Авторское свидетельство СССР

% 449266„кл. Я 01 1- 19/00, 197 .

3i Авторское свидетельство СССР

% 408182, кл. 5 01 1. 13/04, 1973 (прототип) .
