Реферат



а в „

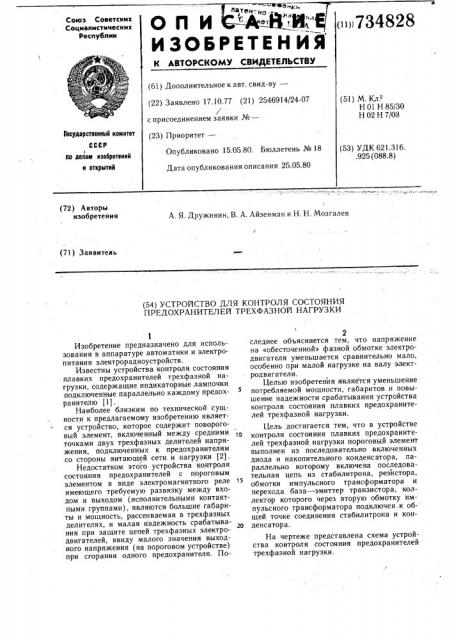

О П И .Н ""И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (»)) 734828

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) М.К .

Н 01 Н 85/30

Н 02 Н 7/08 (22) Заявлено 17.10.77 (21) 2546914/24-07

l с присоединением заявки №вЂ”

Государственный комитет (23) Приоритет—

СССР

1 до делам изобретений и открытий

Опубликовано 15.05.80. Бюллетень № 18

Дата опубликования описания 25.05.80 (53) УДК 621.316.

925 (088 8) (72) Авторы изобретения

А. Я. Дружинин, В. А. Айзенман и Н. Н. Мозгалев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ

ПРЕДОХРАНИТЕЛЕЙ ТРЕХФАЗНОЙ НАГРУЗКИ

Изобретение предназначено для использования в аппаратуре автоматики и электропитания электрорадиоустройств.

Известны устройства контроля состояния плавких предохранителей трехфазной нагрузки, содержащие индикаторные лампочки подключенные параллельно каждому предохранителю (1).

Наиболее близким по технической сущности к предлагаемому изобретению является устройство, которое содержит повороговый элемент, включенный между средними точками двух трехфазных делителей напряжения, подключенных к предохранителям со стороны нитающей сети. и нагрузки (2).

Недостатком этого устройства контроля состояния предохранителей с пороговым элементом в виде электромагнитного реле имеющего требуемую развязку между входом и выходом (исполнительными контактными группами), являются большие габариты и мощность, рассеиваемая в трехфазных делителях, и малая надежность срабатывания при защите цепей трехфазных электродвигателей, ввиду малого значения выходного напряжения (на пороговом устройстве) при сгорании одного предохранителя. По2 следнее объясняется тем, что напряжение на «обесточенной» фазной обмотке электродвигателя уменьшается сравнительно мало, особенно при малой нагрузке на валу электродвигателя.

Целью изобретения является уменьшение потребляемой мощности, габаритов и повышение надежности срабатывания устройства контроля состояния плавких предохранителей трехфазной нагрузки.

Цель достигается тем, что в устройстве контроля состояния плавких предохранителей трехфазной нагрузки пороговый элемент выполнен из последовательно включенных диода и накопительного конденсатора, параллельно которому включена последова15 тельная цепь из стабилитрона, резистора, обмотки импульсного трансформатора и перехода база †эмитт транзистора, коллектор которого через вторую обмотку импульсного трансформатора подключен. к общей точке соединения стабилитрона и кон2þ денсатора.

На чертеже представлена схема устройства контроля состояния предохранителей трехфазной нагрузки.

734828

Устройство контроля состояния плавких предохранителей содержит два трехфазных делителя напряжения, состоящих соответственно из резисторов 1 — 3 и резисторов 4 — 6, соединенных по схеме звезды. Пороговый блок 7 включен между нулевыми точками звезд. Плечи трехфазных делителей, образованные резисторами 1 — 6, подключены к плавким предохранителям 8 — 10, включенным в каждую фазу трехфазной питающей сети, причем плечи, образованные резисторами 1, 2 и 4, подключены к предохра- )e нителям со стороны питающей сети, а плечи, образованные резисторами 3, 5 и 6, подключены к предохранителям со стороны нагрузки. Между нулевыми точками трехфазных делителей напряжения последовательно включены элементы порогового блока 7, ди1S од 11 и конденсатор 12, параллельно кото рому включена поСледовательная "цепь из стабилитрона 13, резистора 14, обмотки импульсного трансформатора 15 и перехода база — эмиттер транзистора 16, коллектор 2p которого через вторую обмотку импульсного трансформатора подключен к общей точке соединения стабилитрона 13 и конденсатора 12. Параллельно третьей обмотке импульсного трансформатора 15 через диод 17 подключен вход управляемого ключа (тиристора) 18. Третья обмотка трансформатора шунтирована резистором 19.

В исходном состоянии все три предохранителя 8 — 10 исправны, поэтому трехфаз- SII ные напряжения, питающие резисторы 1 — 6 одинаковы, вследствие чего напряжение между нулевыми точками звезды близко к нулю. Если в результате возникшей неисправности в нагрузке сгорит предохранитель, например, 8, то напряжение в точке соединения резисторов 4 — 6 возрастет, при этом происходит заряд конденсатора 12 через диод 11. Когда напряжение на конденсаторе превысит напряжение отпирания стабилитрона 13 через резистор 14, обмотку трансфор- щ матора 15 и цепь база-эмиттер транзистора 16 проходит ток, вызывающий увеличение тока в обмотке импульсного трансформатора, включенного s цепь коллектора транУ зистора. Наличие положительной обратной связи между обмотками в цепи коллектора и цепи базы транзистора приводит к лавинообразному нарастанию, а затем уменьшению тока коллектора транзистора, в результате чего формируется импульс тока, -разряжающий конденсатор 12. Сформированный импульс напряжения положительной полярности с третьей обмотки импульсного трансформатора поступает через диод

17 на управляющий электрод тиристора 18, который переходит в открытое состояние, включая соответствующие элементы управления, защиты или контроля.

Аналогичным образом устройство работает при сгорании двух или трех предохранителей. Резистор 19 шунтирует обмотку трансформатора 15, исключая возникновение колебательных процессов и ложного срабатывания устройства при воздействии импульсных помех, Благодаря такому соединению элементов обеспечивается существенное уменьшение потребляемой мощности, габаритов устройства и повышение надежности его срабатывания при защите предохранителями цепей трехфазных электродвигателей.

Формула, изобретения

Устройство для контроля состояния предохранителей трехфазной нагрузки, содержащее два трехфазных делителя напряжения, подключенных к предохранителям со стороны питающей сети и нагрузки, а также порогЬвый элемент, включенный между нулевыми точками трехфазных делителей напряжения, отличающееся тем, что, с целью уменьшения потребляемой мощности, габаритов устройства и повышения надежности срабатывания, пороговый, элемент выполнен из последовательно включенных диода и накопительного конденсатора, параллельно которому включена последовательная цепь из стабилитрона, резистора, обмотки импульсного трансформатора и перехода база-эмиттер транзистора, коллектор которого через вторую обмотку импульсного трансформатора подключен к общей точке соединения стабилитрона и конденсатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 550698, кл. Н 01 Н 85/30, 1971.

2. Авторское свидетельство СССР № 559298, кл. Н 01 Н 85/30, 1974.
