Реферат



6и дк ото н "ь м -" /

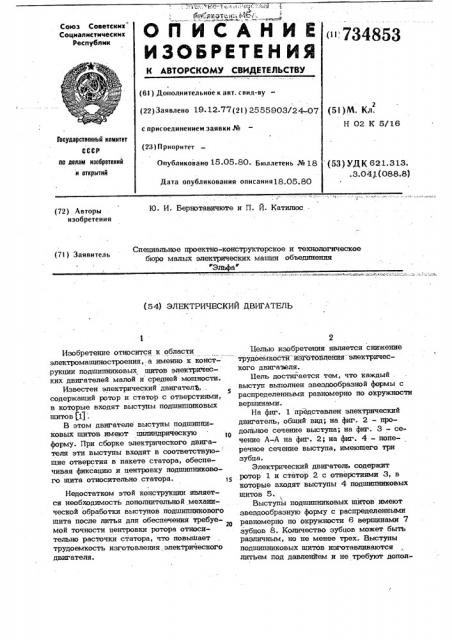

Союз Советских

Социалистических

Республик 734853

4r

=.. «\

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6) ) Дополнительное к авт. свид-ву (22) Заявлено 19. 12.77(21) 2555903/24 07 с присоединением заявки N (23) Приоритет

Опубликовано 15 05 80. Бюллетень № 18

Дата опубликования описания18,05.80 (51) и. Кл.

Н 02 К 5/16

Государственный комитет

СССР по делаМ нэобретеннй н открытий (53) УДК 621.313. .3.041(088.8) Ю. И. Бернотавичюте и П. A. Катилюс (72) Авторы изобретения (71) 3

Специальное проектно-конструкторское и технологическое

Заявитель бюро малых электрических машин объединения

"Эльфа (54) ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ

Изобретение относится к области электромашиностроения, а именно к конст- рукции подшипниковых шитов электрических двигателей малой и средней мощности.

Известен электрический двигателЪ, содержащий ротор и статор с отверстиями, в которые входят выступы подшипниковых шитов $1) .

В этом двигателе выступы подшипниковых шитов имеют цилиндрическую форму. При сборке электрического двигателя эти выступы входят в соответствую- щие отверстия в пакете статора, обеспечивая фиксацию и центровку подшипникового щита относительно статора.

Недостатком этой конструкции является необходимость дополнительной механической обработки выступов подшипникового щита после литья для обеспечения требуемой точности центровки ротора относительно расточки статора, что повышает трудоемкость изготовления электрического двигателя.

Целью изобретения является снижение трудоемкости ибготтзвления электрического двигаоеля..

Бель достигается тем, что каждый . выступ выполнен звездообразной формы с

5 распределенными равномерно по окружности вершинами.

На фиг. 1 представлен электрический двигатель, общий вид; на фиг. 2 — про1Î дольное сечение выступа; на фиг. 3 — сечение А-А на фиг. 2; на фиг. 4 — поперечное сечение выступа, имеющего три зубца.

Электрический двигатель содержит ротор 1 и статор 2 с отверстиями 3, в которые входят выступы 4 подшипниковых шитов 5.

Выступы подшипниковых шитов имеют звездообразную форму с распределенными равномерно по окружности 6 вершинами 7 зубцов 8. Количество зубцов может быть различным, но не менее трех. Выступы подшипниковых шитов изготавливаются литьем под давленттем и не требуют дополи з о б р е т е н и я

Формула

3 7348 нительной механической обработки. Койическая заходная часть 9 выступов обеспечивает попадание. выступов в отверстия статора при сборке электрйческого двигателя. Соединение подшипниковых шитов со статором при помощи выступов осуществляется обычной сборкой двигателя.

Иыступы звездообразной формьг Служат для разгрузки подпцппппсовых щитов о г осевого усилия при сборке со ставором. 1о

В зависймостй" от "величййы- йроизвод- ственных погрешностей часть металла зубцов выступов может срезаться острой кромкой 10 отверстия статора. При этом может появляться эксцентриситет между центрами 0 и О окружностей 6 и 11, имеющих диаметры d u d соответственно. По.окружности 6 расположены вершины зубцов выступов до сборки щитов со статором. По окружностй 11 2О располагаются вершины зубцов выступов или поверхности 12 вйстуцов; появившиеся в результате частичного среза металла выступов .острой кромкой отверстий статора при сборке шитов со статором.

Сущность обеспечения допустимой ве-! личины эксцентриситета ротора относиI тельно расточки статора заключается в том, что при сборке с натягом или по нулевой границе фиксирующей пары выступ — отверстие, происходит минимальное смешение центра 0 относительно общей (53, 4 базовой оси 13 статора. Это объясняется тем, что отсутствие зазора в соедине нии выступов с отверстиями позволяет обеспечить равномерное распределение радиальных сил при сборке относительно общего центра электрического двигателя общего центра электрического двигателя.

Выполнение выступов звездообразной формы снижает осевое усилие при сборке и практически исключает возможность деформации подшипниковых шитов.

Описанная конструкция позволяет снизить трудоемкость изготовления электрического двигателя.

Электрический двигатель, содержащий ротор и статор с отверстиями, в которые входят выступы подшипниковых

I шитов ф о т л и ч а ю щ и Й с я тем, что с целью снижения трудоемкости изготовления электрического двигателя, каждый выступ выполнен звездообразной формы с распределенными равномерно по окружности вершинами.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 844616; кл. 21 Й 47, 1948. 1
