Селектор импульсов

Селектор импульсов

Иллюстрации

Показать все

Реферат

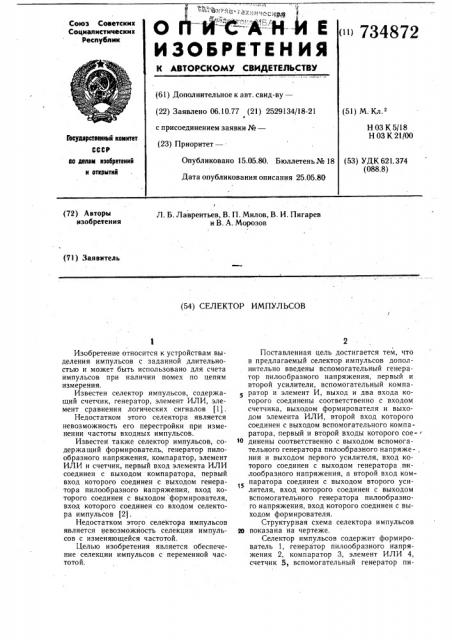

Союз Советски к

Социалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.10.77 (21) 2529134/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

НОЗК5/18

Н 03 К 21/00

Геаударственный кемнтет

СССР

Опубликовано 15 05.80. Бюллетень № 18

Дата опубликования описания 25.05.80 ао делам нзебретеннй н етнрытнй (53) УДК 621,374 (088.8) I

Л. Б. Лаврентьев, В. П. Милов, В. И. Пигарев и В. А. Морозов (72) Авторы изобретения (71) Заявитель (54) СЕЛЕКТОР ИМПУЛЬСОВ

Изобретение относится к устройствам выделения импульсов с заданной длительностью и может быть использовано для счета импульсов при наличии помех по цепям измерения.

Известен селектор импульсов, содержащий счетчик, генератор, элемент ИЛИ, элемент сравнения логических сигналов (1).

Недостатком этого селектора является невозможность его перестройки при изменении частоты входных импульсов.

Известен также селектор импульсов, содержащий формирователь, генератор пилообразного напряжения, компаратор, элемент

ИЛИ и счетчик, первый вход элемента ИЛИ соединен с выходом компаратора, первый вход которого соединен с выходом генератора пилообразного напряжения, вход которого соединен с выходом формирователя, вход которого соединен со входом селектора импульсов (2).

Недостатком этого селектора импульсов является невозможйость селекции импульсов с изменяющейся частотой.

Целью изобретения является обеспечение селекции импульсов с переменной частотой.

Поставленная цель достигается тем, что в предлагаемый селектор импульсов дополнительно введены вспомогательный генератор пилообразного напряжения, первый и второй усилители, вспомогательный компаратор и элемент И, выход и два входа которого соединены соответственно с входом счетчика, выходом формирователя и выходом элемента ИЛИ, второй вход которого соединен с выходом вспомогательного компаратора, первый и второй входы которого сое1о динены соответственно с выходом вспомогательного генератора пилообразного напряже- . ния и выходом первого усилителя, вход которого соединен с выходом генератора пилообразного напряжения, а второй вход компаратора соединен с выходом второго усилителя, вход которого соединен с выходом вспомогательного генератора пилообразного напряжения, вход которого соединен с выходом формирователя.

Структурная схема селектора импульсов ю показана на чертеже.

Селектор импульсов содержит формирователь 1, генератор пилообразного напряжения 2, компаратор 3, элемент ИЛИ 4, счетчик 5, вспомогательный генератор пи734872

1$

Формула изобретения лообразного напряжения 6, первый 7 и второй 8 усилители, вспомогательный компаратор 9 и элемент 10, первый вход элемента

ИЛИ 4 соединен с выходом компаратора 3, первый вход которого соединен с выходом генератора пилообразного напряжения 2, вход которого соединен с выходом формирователя 1, вход которого соединен с входом ! 1 селектора импульсов, выход и входы элемента И 10 соединены соответственно с входом счетчика 5, выходом формирователя 1 и выходом элемента ИЛИ 4, второй вход которого соединен с выходом вспомогательного компаратора 9, первый и второй входы которого соединены соответственно с выходом вспомогательного генератора пилообразного напряжения 2 и выходом первого усилителя 7, вход которого соединен с выходом генератора пилообразного напряже ния 2, а второй вход компаратора 3 соединен с выходом второго усилителя 8, вход которого соединен с выходом вспомогательного генератора пилообразного напряжения

6, вход которого соединен с выходом формирователя 1.

Селектор импульсов работает следующим образом.

На вход формирователя 1 входных импульсов поступает последовательность импульсов с входа 11 селектора импульсов.

Сформированные .сигналы поступают на вход элемента И 10 и на входы генераторов пилообразного напряжения 2 и G,причем от этого сигнала запускается только один из генераторов 2 или 6, а на выходе другого в это время имеется сигнал, равный величине напряжения предыдущего цикла работы.

Этот сигнал через усилитель 7 или 8 подается на первый вход компаратора 3 или

9. Коэффициент передачи усилителей 7 и 8 выбирается в зависимости от максимально возможного для данной контролируемой системы величины изменения частоты импульсов.

На второй вход компаратора 3 или 9 подается сигнал с выхода работающего в данный момент генератора пилообразнс го напряжения. В момент, когда напряжения с усилителя и генератора пилообразного напряжения сравниваются, на входе элемента

И 10 появляется сигнал, подготавливающий его к прохождению очередного входного импульса с формирователя 1 входных импульсов на счетчик 5.

Как только приходит очередной входной импульс на вход 11, происходит переключение генераторов пилообразного напряжения

2 и 6. Тот из них, который работал в предыдущий период, прекращает работу, причем, на выходе соответствующего усилителя держится постоянный уровень напряжения, а

ы

3$

4$

$0

$$

1 другой генератор пилообразного напряжения начинает работать, то есть начинается нарастание на выходе генератора пилообразного напряжения и сравнение его с напряжением на выходе неработающего усилителя.

Если импульс помехи приходит на вход устройства до того времени, когда один из компараторов 3 или 9 сработает, то он не пройдет на вход двоичного счетчика 5.

Если же импульс помехи придет после срабатывания компаратора 3 или 9, но до прихода следующего истинного входного импульса, то он будет сосчитан счетчиком 5, но при этом пришедший следом за ним истинный импульс не будет сосчитан, так как по сосчитанному импульсу помехи произойдет переключение генераторов пилообразного напряжения, Таким образом, общее число импульсов, прошедших на вход двоичного счетчика 5, будет соответствовать количеству импульсов, поступивших на вход 11.

Селектор импульсов, содержащий формирователь, генератор пилообразного напряжения, компаратор, элемент ИЛИ и счетчик, первый вход элемента ИЛИ соединен с выходом компаратора, первый вход которого соединен с выходом генератора пилообразного напряжения, вход которого соединен с выходом селектора импульсов, отличающий ся тем, что, с целью обеспечения селекции импульсов с изменяющейся частотой, в него дополнительно введены вспомогательный генератор пилообразного напряжения, первый и второй усилители, вспомогательный компаратор и элемент И, выход и два входа котброго соединены соответственно с входом счетчика, выходом формирователя и выходом элемента ИЛИ, второй вход которого соединен с выходом вспомогательного компаратора, первый и второй входы которого соединены соответственно с,выходом вспомогательного генератора пилообразного напряжения и выходом первого усилителя, вход которого соединен с выходом генератора пилообразного напряжения, а второй вход компаратора соединен с выхо- . дом второго усилителя, вход которого соединен с выходом вспомогательного генератора пилообразного напряжения, вход которогЪ соединен с выходом формирователя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 411617, кл. Н 03 К 5/18, 1972.

2. Авторское свидетельство СССР № 493909, кл. Н 03 К 5/18, 1974 (прототип).

734872

Составитель О. Скворцов

Редактор Н. Каменская Техред К. Шуфрич Корректор Н. Стец

Заказ 2! 02/56 Тираж 995 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий =.-.: -:! 13035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент» г. Ужгород, ул. Проектная, 4
