Приспособление для удержания ребенка на воде

Приспособление для удержания ребенка на воде

Иллюстрации

Показать все

Реферат

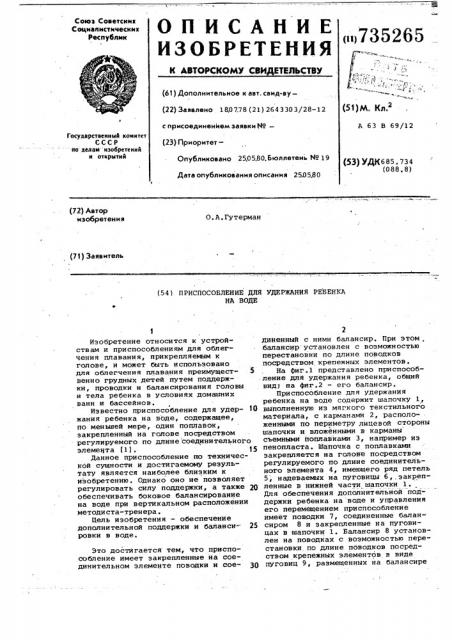

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕДЬСТВУ

Союз Советскнк

Социалистических

Республик

<л735265 (61) Дополнительное к авт. саид-ву(51)М. Кд. (22) Заявлено 180778 (21) 264 3 30 3/28-12 с присоединением заявки ¹â€” (23) Приоритет—

A 63 В 69/12

Государствеииый комитет

СССР

"ио" делам изобретеии и и открытий

Опубликовано 2505,80, Бюллетень ¹ 19

Дата опубликования описания 2505.80 (53) УДК6 85 . 73 4 (088, 8) (72) Автор изобретения

О.A.Ãóòåðìàí (71) Заявитель (54 ) ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ РЕБЕНКА

HA ВОДЕ

Изобретение относится к устройствам и приспособлениям для облегчения плавания, прикрепляемым к голове, и может быть использовано для облегчения плавания преимущест- 5 венка грудных детей путем поддержки, проводки и балансирования головы и тела ребенка в условиях домашних ванн и бассейнов.

Известно приспособление для удер- 10 жания ребенка на воде, содержащее, по меньшей мере, один поплавок, закрепленный на голове посредством регулируемого по длине соединительного элемента (1). 15

Данное приспособление по технической сущности и достигаемому результату является наиболее близкнм к изобретению. Однако оно не позволяет регулировать силу поддержки, а также 20 обеспечивать боковое балансирование на воде при вертикальном расположении методиста-тренера.

Цель изобретения — обеспечение дополнительной поддержки и баланси- 25 ровки в воде.

Это достигается тем, что приспособление имеет закрепленные на соединительном элементе повадки и сое- 30

2 дийенный с ними балансир. При этом, балансир установлен с воэможностью перестановки по длине поводков посредством крепежных элементов.

На фиг.l представлено приспособление для удержания ребенка, общий вид; на фиг.2 — его балансир.

Приспособление для удержания ребенка на воде содержит шапочку 1, выполненную из мягкого текстильного материала, с карманами 2, расположенными по периметру лицевой стороны шапочки и вложенными в карманы съемными поплавками 3, например из пенопласта. Шапочка с поплавками закрепляется на голове посредством регулируемого по длине соединительного элемента 4, имеющего ряд петель

5; надеваемых на пуговицы 6,,закрепленные в нижней части шапочки l°.

Для обеспечения дополнительной поддержки ребенка на воде и управления

его перемещением приспособление имеет поводки 7, соединенные балансиром 8 и закрепленные на пуговицах в шапочки 1. Балансир 8 установлен на поводках с возможностью перестановки по длине поводков посредством крепежных элементов в виде пуговиц 9, размещенных на балансире

235265

Формула изобретения

Составитель Г. Ковалев

Техред О.Андрейко

Корректор С. Шекмар

Редактор Н.Воликова

Заказ 2296/4 Тираж 436

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

8, и петель 10, выполненных на концах поводков 7.

Приспособление применяется следующим образом.

На голову ребенка надевают шапочку

1 с -поплавками 3. Соединительный элемент 4 регулируют по длине согласно размеру головы, для чего пуговицы

6 шапочки 1 вводятся в соответствующие петли 5 соединительного элемента

4. На пуговицах 6 закрепляют поводки

7 с балансиром.8.

При плавании ребенка в ванной или в бассейне с помощью поводков 7 и балансира 8 методистом-тренером осуществляется удобная поддержка ребенка, его балайсировка и управление его плаванием при вертикальном положении самого методиста. В зависимости от выполняемых упражнений требуется как осевая, так и угловая балансировка ребенка, что .обеспечивается подвижным креплением поводков 7 на шапочке 1.

Данное приспособление может использоваться в различных лечебных и спортивных учреждениях.

1. Приспособление для удержания ребенка на воде, содержащее, по меньшей мере, один поплавок, закрепленный на голове посредством регулируемого по длине соединительного элемента, о т л и ч а ю щ е е с я тем, что, с целью обеспечения дополнительной поддержки и балансировки в воде, оно имеет закрепленные на соединительном элементе поводки и соеди15 ненный с ними балансир.

2. Приспособление по п.1, о т л и ч а ю щ е е с я тем, что балансир установлен с возможностью перестановки по длине поводков посредством

2О крепежных элементов.

Источники информации, принятые во внимание при экспертизе

1. Патент CltlA 92093964 кл.4-185, 1937 (прототип) .
