Реферат



Союз Советских

Социалистических

Республик

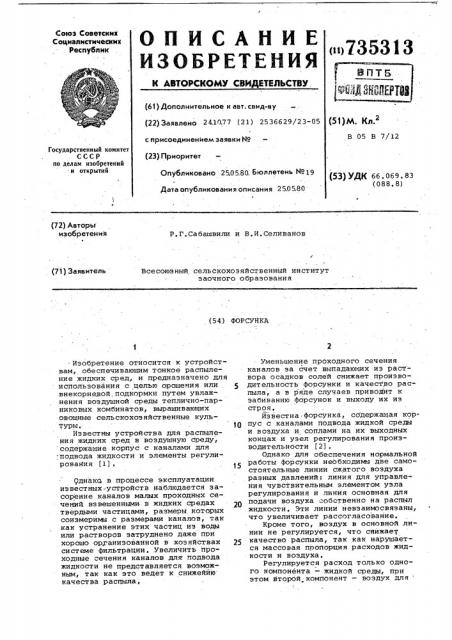

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (61) Дополнительное к авт. свид-ву (22) заявлено 241077 (21) 2536629/23-05 (51) М. КЛ. с присоединением заявки ¹

В 05 В 7/12

Государственный комитет

СССР по делам изобретений. и открытий (23) Приоритет

Опубликовано 2505.80. Бюллетень № 19

Дата опубликования описания 2505.80 (53) УДК 66 . 06 9 . 8 3 (088. 8) (72) Авторы изобретения

Р.Г.габашвили и В,И.Селиванов

Всесоюзный сельскохозяйственный институт заочного образования (71) 3а яв ител ь (54) ФОРСУНКА

20

Изобретение относится к устройствам, обеспечивающим тонкое распыление жидких сред, и предназначено для использования с целью орошения или 5 внекорневой,подкормки путем увлажнения воздушной среды теплично-парниковых комбинатов, выращивающих овощные сельскохозяйственные культуры.

Известны устройства для распыления жидких сред в воздушную среду, содержащие корпус с каналами для

;подвода жидкости и элементы регулирования (1).

15 однако в процессе эксплуатации известных"устройств наблюдается засорение каналов малых проходных сечений взвешенными в жидких средах твердыми частицами, размеры которых соизмериьы с размерами каналов, так как устранение этих частиц из воды или растворов затруднено даже при хорошо организованной в хозяйствах системе фильтрации. Увеличить проходные сечения каналов для подвода жидкости не представляется возможным, так как. это ведет к снижеййю качества распыла, Уменьшение проходного сечения каналов за счет выпадающих иэ раствора осадков солей снижает производительность форсунки и качество распыла, а в ряде случаев приводит к забиванию Форсунок и выходу их из строя, Йзвестна Форсунка, содержащая корпус с каналами подвода жидкой среды и воздуха и соплами на их выходных концах и узел регулирования производительности (2), Однако для обеспечения нормальной работы форсунки необходимы две самостоятельные линии сжатого воздуха разных давлений: линия для управления чувствительным элементом узла регулирования и линия основная для подачи воздуха собственно на распыл жидкости, Эти линии невэаимосвязаны, что увеличивает рассогласование.

Кроме того, воздух в основной линии не регулируется, что снижает качество распыла, так как нарушается массовая пропорция расходов жидкости и воздуха.

Регулируется расход только одного компонента — жидкой среды, при этом второй. компонент — воздух для

735313

30 распыла не регулируется, что также нарушает массовую пропорцию их расходов.и в конечном итоге снижает качество распыла.

Цель изобретения - повышение качества распила»жидкой среды.

Поставленная цель достигается тем, что узел регулирования производительности содержит две управляющие герметичные камеры, сообщающиеся соответственно с каналами подачи жидкой среды и воздуха и снабженные чувствитель-: 0 ными элементами, нагруженными регулируемыми пружинами, дренажную камеру, расположенную между управляющими герметичными камерами и концентрично установленные внутренний и на- 15 ружный штоки с заслонками для перекрывания жидкостного и воздушного сопел, взаимодействующими с чувствительными элементами соответствующих управляющих камер, 20

На чертеже изображена предлагаемая форсунка, общий вид, Форсунка содержит корпус 1 с каналами 2 и 3 подвода жидкой среды и воздуха и соплами 4.и 5 на их выходных концах и узел регулирования производительности.

Узел регулирования производительности содержит две управляющие герметичные камеры 6 и 7; сообщающиеся соответственно с каналами подачи .жидкой среды 2 и воздуха 3 и снабженные чувствительными элементами 8 и 9, нагруженными регулируемыми пружинами 10 и 11.

Кроме того, узел .регулирования З5 производительности содержит дренажную камеру 12, расположенную между управляющими герметичными камерами

6 и 7, и концентрично установленные внутренний 13 и наружный 14 штоки с . заслонками 15 и 16 для перекрывания жидкостного 4 и воздушного 5 сопел, взаимодействующими с чувствительными элементами 8 и 9 соответствующих управляющих камер 6 и 7. Пружины 10 и 11 регулируют гайкой 17 и винтом 18, Форсунка работает следующим образом.

В исходном положении, соответствующем выбору натяжения. пружин 10 и 11, изменяемого гайкой 17 и винтом ®0

18, устанавливаются заданные выходные давления жидкой среды и воздуха. жидкая среда (вода или раствор) и воздух под давлением соответственно Р .и Р, подаются в каналы 2 и 3 55 и поступают на выход из форсунки через дросселирующие сечения, образованные соплами 4 и 5 и перекрывающими их заслонками 15 и 16, под заданными давлениями Р и P . При этом вследствйе воздействия воэдушчай струи, поступающей из сопла 5, на струю .жидкой среды, поступающей из сопла 4, происходит процесс раСпыливания последней.

Одновременно части жидкой среды и воздуха под соответствующим давлением заполняют управляющие камеры

6 и 7. Если по какой-либо причине изменятся величины входных давлений жидкости Р1 или воздуха Р, например вследствие колебаний числа оборотов подающих жидкостного насоса или воздушного компрессора, то изменится и давление в управляющих камерах 6 и

7. Вследствие этого чувствительные злементй 8 и 9, воздействуя на штоки

13 и 14, переставят заслонки 15 и 16 в новое положение, при котором на выходе форсунки восстановятся заданные значения жидкости Р, и воздуха

pg. °

При уменьшении входных давлений

Р1 и Р заслонки 15 и 16 перемешаются на открытие, т .е. увеличение дросселирующих сечений, которые они образуют с соплами 4 и 5, а при увеличении давлений Р и Р происходит обратный процесс, . Таким образом, форсунка автоматически поддерживает заданные значения выходных давлений P и Р жидкости и воздуха, в. результате чего достигается следующий положительный технический эффект: повышается качество распыла, так как форсунка автоматически поддерживает заданные выходные давления жидкости и воздуха, вследствие чего обеспечивается заданное определенное соотношение между массовым расходом жидкости и воздуха, от которого в основном и зависит тонкость распыла; исключается непроизводительный расход сжатого воздуха и подаваемой под давлением жидкости, так как форсунка автоматически поддерживает заданное массовое соотношение их расходов, обеспечивающее получение распыла требуемой дисперсности; исключается засорение форсунки взвешенными в жидкости твердыми частицами, так как распыл жидкости струей сжатого воздуха при одновременном автоматическом регулировании их давлений позволяет увеличить диаметр подводимых каналов и сопел и получить при этом распыл заданной диснерсности.

Формула изобретения

Форсунка, содержащая корпус с каналами подвода жидкой среды и воздуха и соплами на их выходных концах и узел регулирования производительности, отличающаяся тем, что,с целью повышения качества распыла жидкой среды, узел регулирова ния производительности содержит две управляющие герметичные камеры, сообщающиеся соответственно с каналами подачи жидкой среды и воздуха и снабженные чувствительными элемента735313

1. Патент CtGA 9 3532273, кл. 239-222,17, 1969, Вода

Воздух

ЮБ/ход 634

Составитель A.×àë-Борю

Редактор H.Ê ýëoâà Техред P.Îëèÿé корректор М. Вигула

Заказ 2305/б Тираж 810 ПоДписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.Ужгород, ул,Проектная,4 ми, нагруженными регулируемыми пружинами, дренажную камеру, расположенную между управляюшими герметичными камерами и концентрично установленные внутренний и наружный штоки с заслойками для перекрывания жидкостного и воздушного сопел, взаимодействующими с чувствительными элементами соответствуюших управляюших камер. Источники ин4ормации, принятые -во внимание при экспертйзе

2. Пажи Д.Г. и др. Форсуики в химической промышленности. М., f Õèмия," 1971, с. 161, рис.б5 (прототип) .
