Реферат

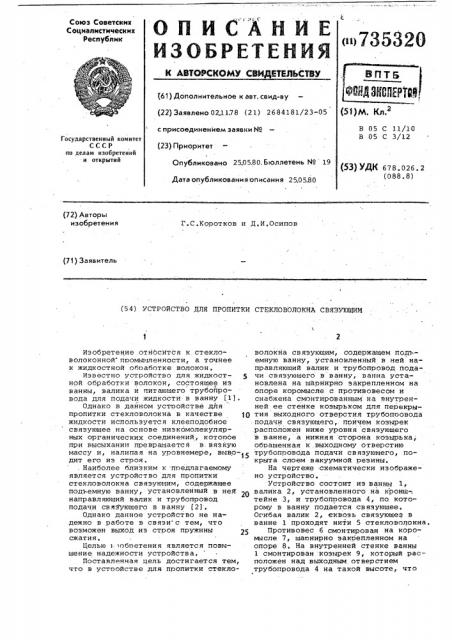

ОПИСА ЛИВ

ИЗОБРЕТЕНЙЯ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.1178 (21) 2684181/23-05 (51) М, Кд. г

В 05 С 11/10

В 05 С 3/12 с присоединением заявки Йо (23) Приоритет

Государственный комитет

СССР но дедам изобретений и открытий

Опубликовано 2505.80. Бюллетень Hо 19

Дата опубликования описания 25.0580 (53) УДК 678.026. 2 (088.8) (72) Авторы изобретения

Г.С.Коротков и Д,И,Осипов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОПИТКИ СТЕКЛОВОЛОКНА СВЯЗУЮЩИМ

Изобретение относится к стекловолоконной промышленности, а точнее к жидкостной обоаботке волокон, Известно устройство для жидкостной обработки волокон, состоящее из ванны, валика и питающего трубойровода для подачи жидкости в ванну (1), Однако в дайном устоойстве для пропитки стекловолокна в качестве жидкости используется клееподобное связующее на основе ниэкомолекулярных органических соединений, которое при высыхании превращается в. вязкую массу и, налипая на уровнемере, выво-15 дит era иэ строя. . Наиболее близким к .предлагаемому является устройство для пропитки стекловолокна связующим, содержащее подъемную ванну установленный в ней 20 направляющий валик и трубопровод подачи связующего в ванну (2), Однако данное устройство не надежно в работе в связи с тем, что возможен выход иэ строя пружины сжатия, Целью > обретения является повышение надежности устройства.

Поставленная цель достигается тем, что в устоойстве для пропитки стекловолокна связующим, содержащем подьемную ванну, установленный в ней направляющий валик и трубопровод подачи связующего в ванну, ванна установлена на шарнирно закрепленном на опоре коромысле с противовесом и снабжена смонтированным на внутренней ее стенке козырьком для перекрытия выходного отверстия трубопровода подачи связующего, причем козырек расположен ниже уровня связующего в ванне, а нижняя сторона козырька, обращенная к выходному отверстию трубопровОда подачи связующего, покрыта слоем вакуумной резины.

На чертеже схематически изображено устройство.

Устройство состоит из ванны 1, валика 2, установленного на кронш-, тейне 3, и трубопровода 4, по которому в ванну подается связующее.

Огибая валик 2, сквозь связующе в ванне 1 проходят нити 5 стекловолокна, Противовес 6 смонтирован на коромысле 7, шарнирно закоепленном на опоре 8. На внутренней стенке ванны

1 смонтирован козырек 9, который расположен над выходным отверстием трубопровода 4 на такой высоте, что

735320

Формула изобретения

Составитель С.Леонтьева

Редактор О. Кузнецова Техред p,oëèÿí Корректор . М.Вигула

Эаказ 2305/6 Тираж 810 Подписное

ЦНИИПИ Государственного комитета СССР п делам изобретений и открытий 113035, Москва," Ж-35, Раушская наб., д. 4/5

«» « «« "М ««"«««lllti+

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 в процессе работы устройства находится в массе. свйэфощего ниже уровня связующего в ванне 1.

Для более надежного перекрытия трубопровода 4 после заполнения ванHbt связующим нижняя сторона K03Hpb- 5 ка 9 покрыта слоем 10 вакуумной резины, отличающейся значительной долговечностью при работе в особо тяже,лых условиях .

Устройство работает следующим !О образом. Перед первым пуском установки, когда ванна пуста, противовес-6 удерживает ее в крайнем верхнем положении, тпэи котором козырек 9 не закрывает выходного отверстия трубопровода 4. При включении питающего насоса (на чертеже не показан) связующее, поступая в ванну через трубопро" вод 4,. увеличивает ее вес, поэтому ванна будет постепенно опускаться до тех пор, пока козырек 9 не перекроет выходное" отверстие трубопровода 4, Трубопровод 4 перекрывается при достижении в ванне уровня, при котором козырек находится ниже-уровня связуйщеГо"с соответствующим эа- 25 пасом. Затем включается поивод нитей 5 стекловолокна, Проходя сквозь связую"" щее, стекловолокно пропитывается им, в связи с чем количество связующего ЗО в ванне уменьшается, правое плечо узла облегчается и приподнимается вверх. Козырек 9 приоткрывает выход ное отверстие трубопрозода 4 и в ванну поступает новая порция связующего. З5

У

Использование данного изобретения позволит повысить надежность устройства и уменьшить расход связующего.

1. Устройство для пропитки стекловолокна связующим, содержащее подъемную ванну, установленный в ней направляющий валик и трубопровод подачи связующего в ванну, о т л и ч а ющ е е с я тем, что, с целью повышения надежности устройства, ванна установлена на шарнирно закрепленном на опоре коромысле с противовесом и снабжена смонтированным на внутренней ее стенке козырьком для перекрытия выходного отверстия трубопровода подачи связующего.

2, Устройство по п.l, о т л и ч а ю щ е е с я тем, что козырек расположен ниже уровня связующего в ванне.

3. Устройство по п. l, о т л ич а ю щ е е с я тем, что нижняя сторона козырька, обращенная к выходному отверстию трубопровода подачи связующего, йокрыта слоем вакуумной резины.

Источники информации, принятые во внимание при экспертизе

1. Натент Сн)А 9 3 885 911, кл. 8-115.6, опублик. 27.05.75.

2. Авторское свидетельство СССР

9 460254, кл. С.03 37/10;

В 05 С. 11/10, 01.06.73 (прототип) .
