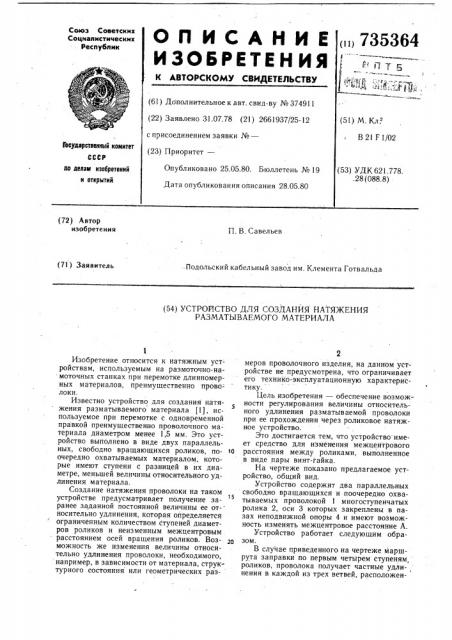

ОП ИСАНИЕ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 374911 (22) Заявлено 31.07.78 (21) 2661937/25-12 с присоединением заявки №вЂ” (23) П р иор итет—

Опубликовано 25.05.80. Бюллетень №19

Дата опубликования описания 28.05.80 (51) М. Кл 2

В21 F1 02

Гюсударстеенный комитет (53) УДК 621.778..28 (088.8) по делам изобретений и открытий (72) А втор изобретения

П. В. Савельев (71) Заявитель.Подольский кабельный завод им. Клемента Готвальда (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ НАТЯЖЕНИЯ

РАЗМАТЫВАЕМОГО МАТЕРИАЛА

Изобретение относится к натяжным устройствам, используемым на размоточно-намоточных станках при перемотке длинномерных материалов, преимущественно проволоки.

Известно устройство для создания натяжения разматываемого материала (1), используемое при перемотке с одновременной правкой преимущественно проволочного материала диаметром менее 1,5 мм. Это устройство выполнено в виде двух параллельных, свободно вращающихся роликов, поочередно охватываемых материалом, которые имеют .ступени с разницей в их диаметре, меньшей величины относительного удлинения материала.

Создание натяжения проволоки на таком устройстве предусматривает получение заранее заданной постоянной величины ее от- носительно удлинения, которая определяется ограниченным количеством ступеней диаметров роликов и неизменным межцентровым расстоянием осей вращения роликов. Возможность же изменения величины относительно удлинения проволоки, необходимого, например, в зависимости от материала, структурного состояния или геометрических размеров проволочного изделия, на данном устройстве не предусмотрена, что ограничивает его технико-эксплуатационную характеристику.

Цель изобретения — обеспечение возможности регулирования величины относительного удлинения разматываемой проволоки при ее прохождении через роликовое натяжное устройство.

Это достигается тем, что устройство имеет средство для изменения межцентрового

1о расстояния между роликами, выполненное в виде пары винт-гайка.

На чертеже показано предлагаемое устройство, общий вид.

Устройство содержит два параллельных свободно вращающихся и поочередно охватываемых проволокой 1 многоступенчатых ролика 2, оси 3 которых закреплены в пазах неподвижной опоры 4 и имеют возможность изменять межцентровое расстояние А.

Устройство работает следующим обраgp

В случае приведенного на чертеже маршрута заправки по первым четырем ступеням, роликов, проволока получает частные удлинения в каждой из трех ветвей, расположен735364

Составитель А. Гнедов

Редактор Н. Воликова Текред К. Шуфрич Корректор В. Синипкая

Заказ 231!/8 . Тираж 986 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

3 ных между этими ступенями. При дозаправке на последующие свободные" й1Ге ступени роликов проволока во вновь образованных ветвях получает дополнительные частные удлинения и, следовательно, суммарное относительное удлинение проволоки на сходе с натяжного устройства увеличивается. При """" йзменении межцентрового расстояния между роликами относительное удлинение проволоки изменяется, т. е. при уменьшении расстояния относительное удлинение увеличивается, а при увеличении — уменьшается.

Формула изобретения

1. Устройство для создания натяжения разматываемого материала по авторскому свидетельству № 374911, отличающееся тем, что, с целью расширения технологических возможностей, оно имеет средство для изменения межцентрового расстояния между роликами.

2. Устройство по п. 1, отличающееся тем, что средство для изменения расстояния выполнено в виде пары винт-гайка.. Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11374911, кл. В 21 F 1/02, 1971,
