Пресс-форма для изготовления выплавляемых и пенополистироловых моделей

Пресс-форма для изготовления выплавляемых и пенополистироловых моделей

Иллюстрации

Показать все

Реферат

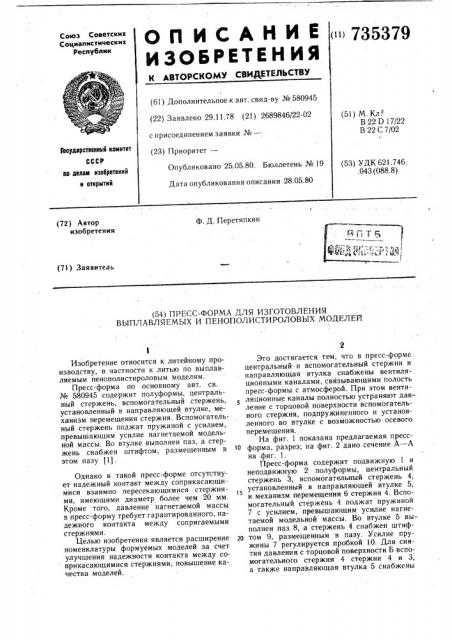

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<" 735379

Союз Советских

Социвпистических

Республик (61) Дополнительное к авт. свид-ву № 580945 (22) Заявлено 29.11.78 (21) 2689846/22-02 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.05.80. Бюллетень № 19

Дата опубликования описания 28.05.80 (51) М. Кл

В 22 D 17/22

В 22 С 7/02

Гооударстееииый комитет

СССР по делам изобретений и открытий (53) УДК 621.746. .043 (088.8) (72) Автор изобретения

Ф Д Перетяпкин ПТГ, (71) Заявитель (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ВЫПЛАВЛЯЕМЫХ И ПЕНОПОЛИСТИРОЛОВЫХ МОДЕЛЕЙ

Изобретение относится к литейному производству, в частности к литью по выплавляемым пенополистироловым Моделям.

Пресс-форма по основному авт. св. № 580945 содержит полуформы, центральный стержень, вспомогательный стержень, установленный в направляющей втулке, механизм перемещения стержня. Вспомогатель ный стержень поджат пружиной с усилием, превышающим усилие нагнетаемой модельной массы. Во втулке выполнен паз, а стержень снабжен штифтом, размещенным в этом пазу 111.

Однако в такой пресс-форме отсутствует надежный контакт между соприкасающимися взаимно пересекающимися стержнями, имеющими диаметр более чем 20 мм.

Кроме того, давление нагнетаемой массы в пресс-форму требует гарантированного, надежного контакта между сопрягаемыми стержнями.

Целью изобретения является расширение номенклатуры формуемых моделей за счет улучшения надежности контакта между соприкасающимися стержнями, повышение качества моделей.

Это достигается тем, что в пресс-форме центральный и вспомогательный стержни и направляющая втулка снабжены вентиляционными каналами, связывающими полость пресс-формы с атмосферой. При этом венти5 ляционные каналы полностью устраняют давление с торцовой поверхности вспомогательного стержня, подпружиненного и установленного во втулке с возможностью осевого перемещения.

На фиг. 1 показана предлагаемая пресс10 форма, разрез; на фиг. 2 дано сечение А — А на фиг. 1.

Пресс-форма содержит подвижную 1 и неподвижную 2 полуформы, центральный стержень 3, вспомогательный стержень 4, 15 установленный в направляющей втулке 5, и механизм перемещения 6 стержня 4. Вспомогательный стержень 4 поджат пружиной

7 с усилием, превышающим усилие нагнетаемой модельной массы. Во втулке 5 выполнен паз 8, а стержень 4 снабжен штиф2о том 9, размещенным в пазу. Усилие пружины 7 регулируется пробкой 10. Для снятия давления с торцовой поверхности Б вспомогательного стержня 4 стержни 4 и 3, а также направляющая втулка 5 снабжены

3 д 735379

Формула изобретения

Пресс-форма для изготовления выплавляемых и пенополистироловых моделей по авт. св. № 580945, отличающаяся тем, что, ю с целью расширения номенклатуры формуемых моделей путем улучше ия надежности контакта между соприкасающимися стержнями и повышения качества моделей, вспомогательный и центральный стержни и направляющая втулка выполнены с венти1О ляционными каналами, связывающими рабочую полость пресс-формы с атмосферой, причем канал центрального стержня расположен перпендикулярно к плоскости разъема полуформ, а канал вспомогательного стержня — вдоль оси его перемещения.

10 вентиляционными каналами 11, 12 и 13, связывающими рабочую полость пресс-формы с атмосферой в момент нагнетания ее модельной массой.

Пресс-форма работает следующим образом.

При закрытии пресс-формы механизм перемещения 6 перемещает вспомогательный стержень 4 на величину хода установки и поджимает его дополнительно пружиной 7 для плотного контактирования с центральным стержнем 3.

При нагнетании пресс-формы модельной массой создается давление в ее рабочей полости, которое старается отжать вспомогательный стержень 4 давлением по поверхности Б. Наличие в стержнях 3, 4 и втулке 5 вентиляционных каналов 11, 12 и 13, связанных с атмосферой, ликвидирует давление, а стержни 4 и 3 находятся в состоянии надежного контакта, гарантируя получение качественной модели.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 580945, кл. В 22 D 17/22, 1975.

735379

12 А-А
