Пуансон для штамповки жидкого металла

Пуансон для штамповки жидкого металла

Иллюстрации

Показать все

Реферат

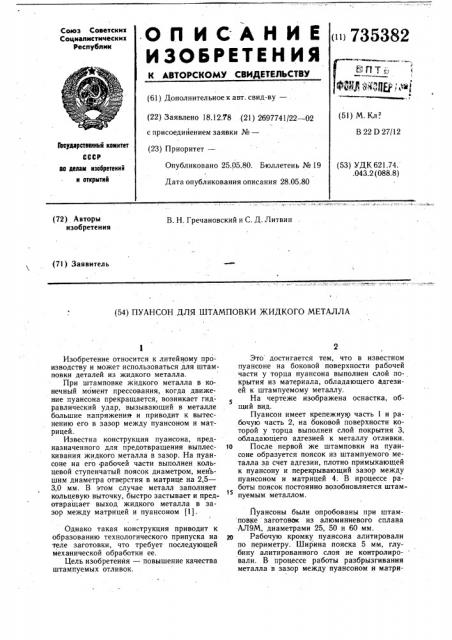

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)735382

F4Л7к, * .л г

ФЗЩ 3ьЩу: )at (61) Дополнительное к авт. свид-ву— (51) М. Кл . (22) Заявлено 18.12.78 (21) 2697741/22 — 02 с с присоединением заявки №вЂ”

В 22 D 27/12

Гееудеретееиимй комитет

СССР (23) Приоритет—

Опубликовано 25.05.80. Бюллетень № 19 (53) УДК 621.74. .043.2 (088.8) ао делам иэебретеиий и открытий

Дата опубликования описания 28.05.80 (72) Авторы изобретения

В. Н. Гречановский и С. Д. Литвин (71) Заявитель (54) ПУАНСОН ДЛЯ ШТАМПОВКИ ЖИДКОГО МЕТАЛЛА

Изобретение относится к литейному производству и может использоваться для штамповки деталей из жидкого металла.

При штамповке жидкого металла в конечный момент прессования, когда движение пуансона прекращается, возникает гидравлический удар, вызывающий в металле большие напряжения и приводит к вытеснению его в зазор между пуансоном и матрицей.

Известна конструкция пуансона, предназначенного для предотвращения выплескивания жидкого металла в зазор. На пуансоне на его рабочей части выполнен кольцевой ступенчатый поясок диаметром, меньшим диаметра отверстия в матрице на 2,5—

3,0 мм. В этом случае металл заполняет кольцевую выточку, быстро застывает и предотвращает выход жидкого металла в зазор между матрицей и пуансоном (1). с

Однако такая конструкция приводит к образованию технологического припуска на теле заготовки, что требует последующей механической обработки ее.

Цель изобретения — повышение качества штампуемых отливок.

Это достигается тем, что в известном пуансоне на боковой поверхности рабочей части у торца пуансона выполнен слой покрытия из материала, обладающего адгезией к штампуемому металлу.

На чертеже изображена оснастка, общий вид.

Пуансон имеет крепежную часть 1 и рабочую часть 2, на боковой поверхности которой у торца выполнен слой покрытия 3, обладающего адгезией к металлу отливки.

1о После первой же штамповки на пуансоне образуется поясок из штампуемого металла за счет адгезии, плотно примыкающей к пуансону и перекрывающий зазор между пуансоном и матрицей 4, В процессе работы поясок постоянно возобновляется штампуемым металлом.

11уансоны были опробованы при штам повке заготовок из алюминиевого сплава

АЛ9М, диаметрами 25, 50 и 60 мм.

2о Рабочую кромку пуансона алитировали по периметру. Ширина пояска 5 мм, глубину алитированного слоя не контролировали. В процессе работы разбрызгивания металла в зазор между пуансоном и матри735382

Формула изобретения

Составитель А. Кузнецов

Редактор Л. Лашкова Техред К. Шуфрич Корректор В. Синицкая

Заказ 2312/8 Тираж 889 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. 11роектная, 4 цей не наблюдалось. Торцовой заусенец на отштампованных заготовках отсутствует.

Изобретение позволяет уменьшить объем механической обработки отливок.

Пуансон для штамповки жидкого металла, содержащий рабочую и крепежную части, отличающийся тем, что, с целью повышения качества отливок, на боковой поверхности рабочей части пуансона у его торца выполнен слой покрытия из материала обладающего адгезией к штампуемому металлу.

Источники информации, принятые во внимание при экспертизе

1. Красильщик Н. Л. и Смирнова К. Н .

Штамповка жидкого металла. М., 1962, с. 32, рис. 20.
