Реферат

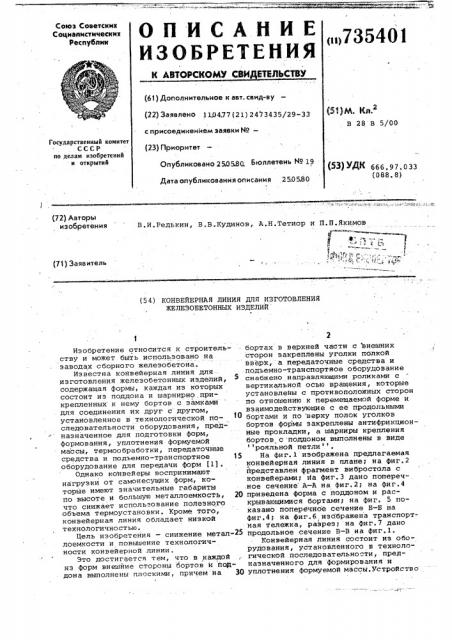

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >735401

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 110477 (21) 2473435/29-33 (5ЦМ. ид.

В 28 В 5/00 с присоединением заявки ¹вЂ”

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 250530, Бюллетень ¹ 19 (5З) УДК 666. 97,033 (088. 8) Дата опубликования описания 250530 (72) Авторы изобретения (71) Заявитель (54) КОНВЕЙЕРНАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЙ

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Изобретение относится к строительству и может быть использовано на заводах сборного железобетона.

Известна конвейерная линия для . изготовления железобетонных изделий, содержащая формы, каждая из которых состоит из поддона и шарнирно прикрепленных к нему бортов с замками для соединения их друг с другом, установленное в технологической последовательности оборудования, предназначенное для подготовки форм, Формования, уплотнения формуемой массы, термообработки, передаточные средства и подъемно-транспортное 15 оборудование для передачи форм (1) .

Однако конвейеры воспринимают нагрузки от самонесущих форм, ко» торые имеют значительные габариты по высоте и большую металлоемкость, 20 что снижает использование полезного объема термоустановки. Кроме того, конвейерная линия обладает низкой технологичностью.

Цель изобретения — снижение метал-25 лоемкости и повышение технологичности конвейерной линии.

Это достигается тем, что в каждой из форм внешйие стороны бортов и поддона выполнены плоскими, причем на 30 бортах в верхней части с внешних сторон закреплены уголки полкой вверх, а передаточные средства и подъемно-транспортное оборудование снабжено направляющими роликами с вертикальной осью вращения, которые установлены с противоположных сторон по отношению к перемещаемой форме и взаимодействующие с ее продольными бортами и по верху полок уголков бортов формы закреплены антифрикционные прокладки, а шарниры крепления бортов с поддоном выполнены в виде рояльной петли .

На фиг.1 изображена предлагаемая конвейерная линия в плане; на фиг.2 представлен фрагмент вибростола с конвейерами; на фиг.3 дано поперечное сечение A-A на фиг.2; на фиг.4 приведена форма с поддоном и раскрывающимися бортами; на фиг. 5 показано поперечнбе сечение Б-Б на фиг.4; ча фиг.6 изображена транспортная тележка, разрез; на фиг.7 дано продольное сечение В-В на фиг.1.

Конвейерная линия состоит из оборудования, установленного в технологической последовательно"ти, предназначенного для формирования и уплотнения формуемой массы. Устройство

735401 содержит вибростсл 1 с конвейером и комплектом форм 2, передаточные средства и подъемно-транспортное оборудование для передачи форм, транспортные тележки 3, установленные в приямке, оборудованном подъемником,пЬст 4 выдержки,электропередаточные мосты 5 с толкателями, установку для термо-, обработки — туннельных пропарочных камер 6 или автоклавов, оборудование, предназначенное для подготовки форм, пост 7 распалубки иэделий, конвейер 8 возврата и смазки форм.

Вибростол.с конвейером состоит иэ виброустановки 9, роликов 10, над которыми установлены направляющие ролики 11 с вертикальной осью вращения, закрепленные на подвижной траверсе 12, подсоединенной к гидроустановке 13. Металлическая форма состоит из поддона 14, выполненного из плоского листа, к которому при помощи замков подсоединены борта 15, Шарниры крепления бортов с поддоном выполнены в виде рояльной петли и состоят из трубок 16 и сердечника 17. На поддоне у поперечных бортов закреплены торцовые ребра 18 для жесткости. На бортах 15 в верхней части с внешних сторон закреплены уголки 19 полкой вверх, к которым закреплены сверху антифрикционные прокладки 20.

Транспортная тележка состоит из рамы 21 с подсоединенными к ней по высоте неподвижными траверсами 22, роликами 10 с горизонтальной осью вращения и роликами 11 с вертикальной осью вращения. Тележка в приямке установлена на платформе 23, вертикального подъема.

Конвейерная линия работает следующим образом.

В подготовленную форму 2, в которой уложен арматурный каркас, установленную на вибростоле 1, из бетоноукладчика подают дозированное количество бетонной смеси, с последующйм уплотнением формуемой массы 24. После этого Формы по рольгангу поступают на тележку 3, установленную в приямке. При этом передаточные средства.и подъемно-транспортное оборудование, снабженное роликами с вертикальной осью вращения, установленные с противоположных сторон, по отношению к перемещаемой форме взаимодействует;с ее продольными бортаMH Грузоподъемным механизмом тележки „ устанавливают на пост 4 выдержки изделий, а при помощи электро передаточного моста 5, оборудованного толкателем, они поступают на термообработку в туннельные пропарочные камеры б или автоклавы.

После термообработки тележки с иэделиями выкатывают при помощи электропередаточного моста 5 на узкоколейные пути поста 7 распалубки изделий, и формы 2 грузоподъемным механизмом устанавливают на конвейер 8 возврата и смазки форм, а готовые изделия конвейером подают на склад продукции..

Конвейерная линия позволяет значительно снизить металлоемкость формы эа счет снижения ее высоты, а также восприятия усилия от распора формируемой массы установленными роликами, а также повышает технологичность и увеличение использования полезного объема термоустановки.

Формул а и з обрет ения

1. Конвейерная линия для изготовления железобетонных изделий, содержащая формы, каждая иэ которых состоит иэ поддона и шарнирно прикрепленных к нему болтов с замками для соединения их друг с другом, установленное в технологической последовательности оборудование, предназначенное для подготовки форм, формования, уплотнения формуемой массы, термообработки, передаточные средства и подъемно †транспортн оборудование для передачи форм, отличающаяся тем, что, с целью снижения металлоемкости и повышения технологичности, в каждой из форм внешние стороны бортов и поддона выполнены плоскими, причем на бортах в верхней части с внешних сторон закреплены уголки полкой

40 вверх, а передаточные средства и подъемно-транспортное оборудование снабжено направляющими роликами с вертикальной осью вращения, коТорые установлены с противоположных сто45 рон по отношению к перемещаемой форме и взаимодействующие с ее продольными бортами.

2. Конвейерная линия по п.1, отличающаяся тем, что по верху полок уголков бортов формы закреплены антифрикционные прокладки.

3. Конвейерная линия по п. 1, отличающаяся тем,что, шарниры крепления бортов с поддоном 5 выполнены в. виде рояльной петли .

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 552195, кл. В 28 В 5/00, 1973.
