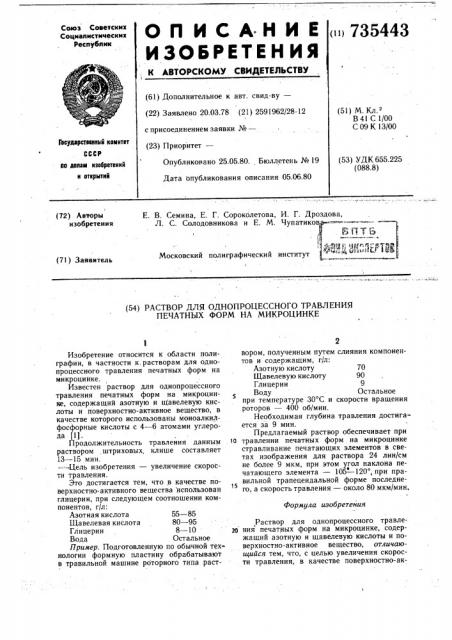

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

«ii 735443

Союз Советских

Социалистических

Республик

* .л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) М. Кл

В 41 С 1/00

С 09 К 13/00 (22) Заявлено 20.03.78 (21) 2591962/28-12 с присоединением заявки №вЂ”

Гооуддретвеиный комитет

СССР (23) Приоритет— (53) УДК 655.225 (088.8) Опубликовано 25.05.80. Бюллетень № 19

Дата опубликования описания 05.06.80 ао делам изобретений и открытий (72) Авторы изобретения

Е. В. Семина, Е. Г. Сороколетова, И. Г. Дроздова, г1. С. Солодовникова и Е. М. Чупатиков

ВПТБ ф,«,. «Д,""3 3 " 1

Московский полиграфический институт

I (71) Заявнтель (54) РАСТВОР ДЛЯ ОДНОПРОЦЕССНОГО ТРАВЛЕНИЯ

ПЕЧАТНЫХ ФОРМ НА МИКРОЦИНКЕ

Формула изобретения

Изобретение относится к области полиграфии, в частности к. растворам для однопроцессного травления печатных форм на микроцинке.

Известен раствор для однопроцессного травления печатных форм на микроцинне, содержащий азотную и ц(авелевую кислоты и поверхностно-активное вещество, в качестве которого использованы моноалкиЛфосфорные кислоты с 4 — 6 атомами углерода (1).

Продолжительность травления данным раствором штриховых, клише составляет

13 — 15 мин. .- - Цель изобретения — увеличение скорости травления.

Это достигается тем, что в качестве поверхностно-активного вещества использован глицерин, при следующем соотношении компонентов, г/л:

Азотная кислота 55 — 85

Щавелевая кислота 80 — 95

Глицерин 8 — 10

Вода Остальное

Пример. Подготовленную по обычной технологии формную пластину обрабатывают в травильной машине роторного типа раствором, полученным путем слияния компонентов и содержащим, г/л:

Азотную кислоту 70

IIIaвелевую кислоту 90

Глицерин 9

Воду Остальное при температуре 30 С и скорости вращения роторов — 400 об/мин.

Необходимая глубина травления достигается за 9 мин.

Предлагаемый раствор обеспечивает при

10 травлении печатных форм на микроцинке стравливание печатающих элементов в светах изображения для раствора 24 лин/см не более 9 мкм, при этом угол наклона печатающего элемента — 105 — 120, при пра15 вильной трапецеидальной форме последнего, а скорость травления — около 80 мкм/мин.

Раствор для однопроцессного травлезп ния печатных форм на микроцинке, содержащий азотную и щавелевую кислоты и поверхностно- активное вещество, отличающийся тем, что, с целью увеличения скорости травления, в качестве поверхностно-акИсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 549359, кл. В 41 С 1/00, 1975 (прототип) .

735443 тивного вещества использован глицерин при следующем соотношении компонентов, г/л:

Азотная. кислота 55 — 85

Щавелевая кислота 80 — 95

Глицерин 8 — 10

Вода Остальное
