Устройство для контроля провеса ленты конвейера

Устройство для контроля провеса ленты конвейера

Иллюстрации

Показать все

Реферат



А В,-И Е

ТЁНИЯ

E.åþç Советских

Социалистических

Республик

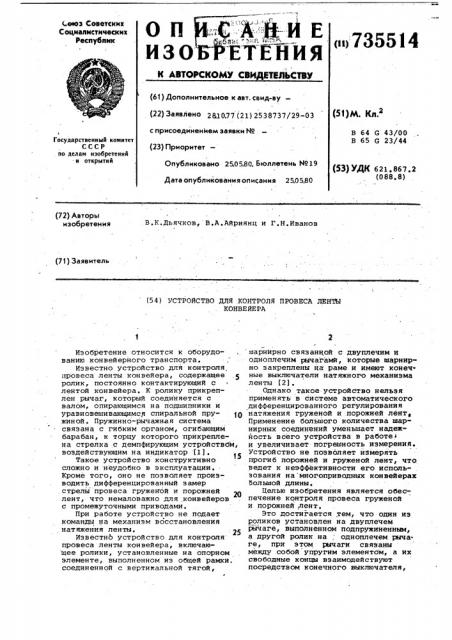

О П

ИЗО (n>735514

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву— (22) 3asstieно 281077 (21) 2538737/29-03 (51)М. Кл.2 с присоединением заявки ¹

В 64 G 43/00

В 65 G 23/44

Государственный комитет

СССР по делам изобретений н открытий (23) Приоритет—

Опубликовано 25.0580. Бюллетень ¹19

Дата опубликования описания 25.0580 (53) УДК 621.867.2 (088,8) (72) Авторы изобретения

В.К.Дьячков, В.A.Aéðèÿíö и Г.Н.Иванов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОВЕСТИ ЛЕНТЫ

КОНВЕЙЕРА

Изобретение относится к оборудованию конвейерного транспорта.

Известно устройство для контроля провеса ленты конвейера, содержащее ролик, по стоянн о к он тактирующий с лентой конвейера. К ролику прикреплен рычаг, который соединяется с валом, опирающимся на подшипники и уравновешивающимся спиральной пружиной. Пружинно-рычажная система связана с гибким органом, огибающим барабан, к торцу которого прикреплена стрелка с демпфирующим устройством, воздействующим на индикатор (1).

Такое устройство конструктивно сложно и неудобно в эксплуатации.

Кроме того, оно не позволяет производить дифференцированный замер стрелы провеса груженой и порожней лент, что немаловажно для,конвейеров с промежуточными приводами.

При работе устройство не подает команды на механизм восстановления натяжения ленты.

Известно устройство для контроля провеса ленты конвейера, включаю щее ролики, установленные на опорном элементе, выполненном иэ общей рамки„ соединенной с вертикальной тягой, г

2 шарнирно связанной с двуплечим и одноплечим рычагамй, которые шарнирно закреплены на раме и имеют конеч ные выключатели натяжного механизма ленты (2), Однако такое устройство нельзя применять в системе автоматического ди фференци ров ан ного регули ров ани я натяжения груженой и .порожней лент, Применение большого количества шарнирных соединений уменьшает надежйость всего устройства в работе и увеличивает погрешность измерения, Устройство не позволяет измерять прогиб порожней и груженой лент, что ведет к неэффективности его использования на многоприводных конвейерах большой длины.

Целью изобретения является обеспечение контроля провеса груженой и порожней, лент, Это достигается тем, что один из роликов установлен на двуплечем рычаге, выполненном подпружиненным, а другой ролик на одноплечем рычаге, при этом рычаги связаны между собой упругим элементом, а их свободные концы взаимодействуют посредством конечного выключателя, 735514

40 закрепленного на одноплечем p are, и шины, закрепленной на двуплечем рычаге и взаимодействующей с конечным выключателем натяжйого механизма ленты конвейера. Кроме того, одноплечий рычаг снабжен регулировочным винтом.

На фиг.1 изображено устрбйствО

I для контроля провеса ленты конвейера, общий вид; на фиг.2 — положение ры" чагов при контроле провеса груженой ленты; на фиг ° 3 — положение рычагов, ""При кЬнтроле процесса порожней ленты;:, на фиг.4 - положение рычагов при критическом прогибе ленты.

Устройство для контроля провеса ленты конвейера состоит из ролика 1, 15 предназначенного для контроля провеса груженой ленты, который жестко прикреплен к плечу двуплечего рычага

2. Одно плечо рычага 2 соединенб с упругим элементом 3, а на конце дру- 20 гого плеча закреплена шина 4, контактирующая с конечными выключателями

5 и 6, сблокированными с натяжным устройством конвейера (не показано);

Устройство содержит также ролик 7, который предназначен для контроля провеса незагруженной ленты конвейера. Ролик 7 крепится на одноплечем рычаге 8. Регулировочный винт 9 дает возможность менять взаимное положение рычагов 2 и 8. На конце рычага

8 закреплен конечный выключатель 10 .

" Рычаги 2 и 8 связаны между собой упругим элементом 11, жесткость которого меньше жесткости упругого элемента 3. 35

Устройствб устанавливают в месте" нанменьшего натяжения ленты. В многоприводных конвейерах его устанавливайт: непосредственно за приводным барабаном по ходу ленты.

---: ---При движении груженой ленты (см. фиг.2) в результате изменения ее натяжения лента 12 прогибается и действует на ролик 1, который перемещается вниз, поворачивая при этом 45 рычаг 2 вместе с рычагом 8. Ролик

7 в результате определенного соотношения плеч рычага 2 не контактирует с лентой. Шина 4 не воздействует на конечный вщключатель 10. В этом случае если провес груженой ленты превысит допустимый уровень; рычаги

2 и 8 отклоняются настолько, что под действием шины 4 срабатывает конечный выключатель 5, который дает Команду на натяжное устройство .55 конвейера. Последнее увеличивает .натяжение ленты и восстанавливает допустимый прогиб. Когда провес ленты-по каким-либо причинам не уменьшается, а продолжает увеличиваться, может возникнуть аварийная ситуация. В этом случае рычаги 2 и 8 отклоняются на значительный угол и шина 4 воздействует не только на конечный выключатель 5, но и на конечный выключатель 6, который отключает привод конвейера.

Во время движения ленты 12.без груза ролик 1 и рычаг 2 на изменение натяжения ленты и возникающий при этом провес не реагируют ввиду малой податливости упругого элемента 3.

Лента воздействует на ролик 7, поворачивая одноплечий рычаг 8, при этом положение рычага 2 остается неизменным. При превышении допустимого про-. веса порожней ленты ролик 7 опускается (см.фиг.3), поворачивая рычаг

8 на некоторый угол относительно рычага 2, достаточный для срабатывания и конечного выключателя 10, подающего команду на натяжное устройство конвейера.

Устройство для контроля провеса ленты конвейера более эффективно в работе, так как позволяет контРолировать провес ленты как груженой, так и порожней.

Формула изобретения

1. устройство для контроля провеса ленты конвейера, включающее взаимодействующие с лентой конвейера ролики, опорный элемент для них, выполненный из шарнирно закрепленных на раме двуплечего и одноплечего ры-! чагов, и конечные выключатели натяжного механизма ленты конвейера, о т л и ч а ю щ е е с я тем, что, с целью обеспечения контроля провеса груженой и порожней лент, .один,из роликов установлен на двуплечем рычаге, выполненном подпружиненным, а другой ролик - на одноплечем рычаге, при этом рычаги связаны между собой упругим элементом, а их свободиые концы взаимодействуют посредством конечного выключателя, закрепленного на одноплечем рычаге, и шины, закрепленной на двуплечем рычаге и взаимо-" действующей с конечным выключателем натяжного механйзма ленты конвейера.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что однойлечий рычаг снабжен регулировочным винтом, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9308948, кл. В 65 G 43/00, 1970..

2. Ав торск ое свидетельство СССР

9275831, кл. В 65 G 23/44, 1969 (прототип) .

735514

Составитель Г.Ненахов

Техред М.Петко

Редактор Т.Смирнова

Корре к тор Г. Реме тн ик

Подпи сное

Филиал hIIII Патент, r Ужгород, Ул. Проектная, 4

Заказ 2336/14 Тираж .518. ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
