Реферат

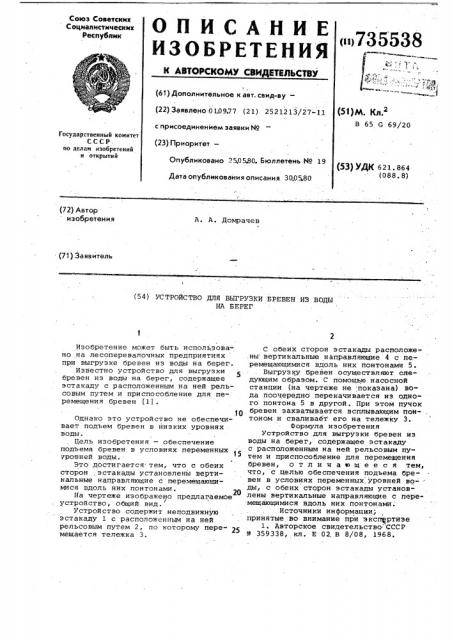

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТИЗЬСТВУ

Союз Советских

Социалистических

Республик

< >735538

jjr" " «" ...

5, « "j

I (61) Дополнительное к авт. свид-ву— (22) Заявлено:010977 (21) 2521213/27-11 с присоединением заявки ¹ (23) Приоритет—

Опубликовано 2 0580. Бюллетень № 19

Дата опубликования описания 300580 (5!)М. Кд.2

В 65 G 69/20

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621. 864 (088. 8) (72) Автор изобретения

A. A. Домр аче в (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ БРЕВЕН ИЗ ВОДЫ

HA БЕРЕГ

Изобретение может быть использовано на лесоперевалочных предприятиях при выгрузке бревен из воды на берег.

Известно устройство для выгрузки бревен из воды на берег, содержащее эстакаду с расположенным на ней рельсовым путем и приспособление для перемещения бревен (1).

«О

Однако это устройство не обеспечивает подъем бревен в низких уровнях воды.

Цель изобретения — обеспечение подъема бревен в условиях переменных рровней воды, Это достигается. тем, что с обеих сторон,эстакады установлены вертикальные направляющие с перемещающимися вдоль них понтонами.

На чертеже изображено предлагаемое

/ устройство, общий вид.

Устройство содержит неподвижную эстакаду 1 с расположенным на ней рельсовым путем 2, по которому пере- 25 мещается тележка 3.

С обеих сторон эстакады расположе-. ны вертикальные направляющие 4 с перемещающимися вдоль них понтонами 5.

Выгруз ку бревен осуществляют следующим образом. С помощью насосной станции (на чертеже не:показана) вода поочередно перекачивается из одного понтона 5 в другой. При этом пучок бревен захватывается всплывающим пон- . тоном и сваливает его на тележку 3.

Формула изобретения

Устройство для выгрузки бревен из воды на берег, содержащее эстакаду с расположенным на ней рельсовым путем и приспособление для перемещения бревен, о т л и ч а ю щ е е с я тем, что, с целью обеспечения подъема бревен в условиях переменных,уровней во-ды, с обеих сторон эстакады установлены вертикальные направляющие с перемещающимися вдоль них понтонами.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство: СССР

Р 359338, кл. Е 02. В 8/08, 1968.
