Устройство для замасливания нити

Устройство для замасливания нити

Иллюстрации

Показать все

Реферат



петентно..т

RI5

"техн чеон

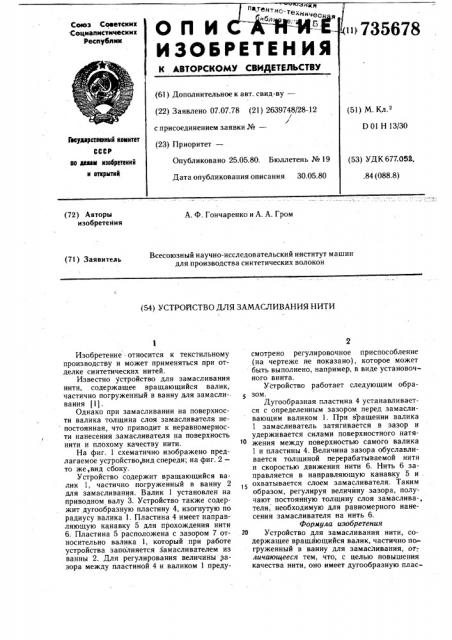

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.07.78 (21) 2639748/28-12

/ с присоединением заявки №вЂ” (51) М. Кл.

D 01 Н 13/30

Гесудлрстеенный комнтет

СССР но денек нзебретеннй н еткрытнй (23) Приоритет—

Опубликовано 25.05.80. Бюллетень № 19

Дата опубликования описания 30.05.80 (53) УДК 677.052..84 (088.8) (72) Авторы изобретения

А. Ф. Гончаренко и А. А. Гром

Всесоюзный научно-исследовательский институт машин для производства синтетических волокон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАМАСЛИВАНИЯ НИТИ

Изобретение относится к текстильному производству и может применяться при отделке синтетических нитей.

Известно устройство для замасливания нити, содержащее вращающийся валик, частично погруженный в ванну для замасливания (1).

Однако при замасливании на поверхности валика толщина слоя замасливателя не постоянная, что приводит к неравномерности нанесения замасливателя на поверхность нити и плохому качеству нити.

На фиг. 1 схематично изображено предлагаемое устройство,вид спереди; на фиг. 2— то же,вид сбоку.

Устройство содержит вращающийся валик 1, частично погруженный в ванну 2 для замасливания. Валик 1 установлен на приводном валу 3. Устройство также содержит дугообразную пластину 4, изогнутую по радиусу валика 1. Пластина 4 имеет направляющую канавку 5 для прохождения нити б. Пластина 5 расположена с зазором 7 относительно валика 1, который при работе устройства заполняется замасливателем из ванны 2. Для регулирования величины зазора между пластиной 4 и валиком 1 предусмотрено регулировочное приспособление (на чертеже не показано), которое может быть выполнено, например, в виде установочного винта.

Устройство работает следующим обра5 зом.

Дугообразная пластина 4 устанавливается с определенным зазором перед замасливающим валиком 1. При вращении валика

1 замасливатель затягивается в зазор и удерживается силами поверхностного натя О жения между поверхностью самого валика

1 и пластины 4. Величина зазора обуславливается толщиной перерабатываемой нити и скоростью движения нити 6. Нить б заправляется в направляющую канавку 5 и .

1 охватывается слоем замасливателя. Таким образом, регулируя величину зазора, получают постоянную толщину слоя замаслива-, теля, необходимую для равномерного нанесения замасливателя на нить б.

Формула изобретения .2О Устройство для замасливания нити, содержащее вращающийся валик, частично погруженный в ванну для замасливания, от-. личающееся тем, что, с целью повышения качества нити, оно имеет дугообразную плас1

Ф м Ф» 4, t,,yте«еgg87 тину с направляющей канавкой для нити, "расположенную с зазором относительно валика и погруженную одним концом в ванну с замасливателем.

8 4

Источники информации,. принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 548670, кл. D 01 Н 13/30, 1977.

Фиа 2

Составитель Л. Ушакова

Редактор Н. Воликова Техред К. Шуфрич Корректор М. Демчик

Заказ 2368/21 Тираж 502 Подинсное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
