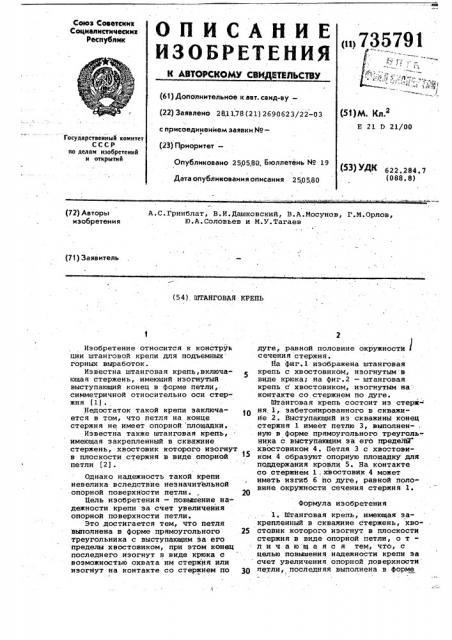

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕПЛЬСТВУ (61) Дополнительное к.авт. свид-ву—

Союз Советских

Социалистических

Республик о>735791 (51)М. Кл.2

Е 21 D 21/00 (22) Заявлено 281) 78 (21) 2690623/22-03 с присоединением заявки ¹Государственный комнтет

СССР но делам изобретений н открытнй (23) Приоритет—

Опубликоваио 2505.80. Бюллетень ¹ 19

) ДК 622. 284. 7 (088. 8) Дата опубликования описания 250580

A.Ñ.Ãðèíáëàò, В.И.Дашковский, В.А.Мосунов, Г.М.Орлов, Р.А.Соловьев и М.У.Тагаев (72) Авторы изобретения (71) Заявитель (54) ШТАНГОВАЯ КРЕПЬ

Изобретение относится к констрУв ции штанговой крепи для подъемных горных выработок.

Известна штанrosaя крепь,включающая стержень, имеющий изогнутый выступающий конец в форме петли, симметричной относительно оси стержня 11j

Недостаток такой крепи заключается s том, что петля на конце стержня не имеет опорной площадки, Известна также штанговая крепь, имеющая закрепленный в скважине стержень, хвостовик которого изогнут в плоскости стержня в виде опорной петли (2).

Однако надежность такой крепи невелика вследствие незначительной опорной поверхности петли.

Цель изобретения — повышение надежности крепи за счет увеличения опорной поверхности петли.

Это достигается тем, что петля выполнена в форме прямоугольного треугольника с выступающим за его пределы хвостовиком, при этом конец последнего изогнут в виде крюка с воэможностью охвата им стержня или изогнут на контакте со стержнем по

2 дуге, равной половине окружности сечения стержня.

На фиг.l изображена штанговая крепь с хвостовиком, изогнутым в виде крюка; на фиг.2 — штанговая крель с хвостовиком, изогнутым на контакте со стержнем по дуге.

Штанговая крепь состоит из стерж» ня, 1,. забетонированного в скважийе 2. Выступающий иэ скважины конец стержня 1 имеет петлю 3, выполнен- . ную в форме прямоугольного треугольника с выступающим эа его пределй хвостовиком 4. Петля 3 с хвостовиком 4 образуют опорную площадку для поддержания кровли 5. На контакте со стержнем 1;хвостовик 4 может иметь изгиб 6 по дуге, равной половине окружности сечения стержня 1.

Формула изобретения

1. Штанговая крепь, имеющая закрепленный в скважине стержень, хво25 стовик которого изогнут в плоскости стержня в виде опорной петли, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности крепи за счет увеличения опорной поверхности петли последняя выполнена в форме

735791

Составитель Л. Березкина

Редактор Л. Лашкова Техред Ж.Кастелевич Корректор В.Синицкая

Заказ 2 387/26 Тираж 626 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 филиал ППП Патент, г.ужгород, ул.Проектная,4 прямоугольного треугольника с выступаювйм за его пределы хвостовиком а

2. Ктанговая крепь по п.1, о тл и ч а ю щ а я с я тем, что конец хвостовиха изогнут в виде крюка с возможностью охвата им стержня.

3. Штанговая крепь norm.1 и 2, о т л и ч а ю ш а я с я тем, что .хвостовик на контакте со стержнем

I изогнут по дуге равной половине окружности сечения стержня.

Источники информации, принятые во внимание при экспертизе

1. Рогинский В.М. Применение железобетонной штанговой крепи.—

М: Цветметинформация, 1967, с.18

2. Авторское свидетельство СССР

Р 595512, кл. Е 21D 21/00,16„01.76 (прототип).
