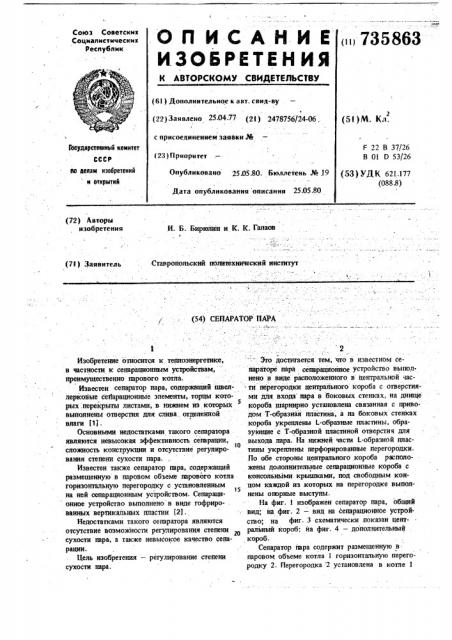

ОП ИКАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски к
Социалистических
Республик (6l ) Дополнительное к авт. свил-ву
Ф (22) За алеко 25.04.77 (21) 2478756/24-06, с присоединением заявки М (5! )М. Кл.
Гооударстеаииый комитет
СССР
F 22 В 37/26
В 01 D 53/26 (23) Приоритет
Опубликовано 25Я5.80. Бюллетень Ю ) 9 дв делан иэооретеии» и аткрытий (53) УДК 621.177 (0888) Дага опубликования описания 2505.80 (72) Авторы изобретения
И. Б. Бирюпин и К. К. Галаов
Ставропольский политехнический институт (71) Заявитель (54) СЕПАРАТОР ПАРА
Изобретение относится к теплоэнергетике, в частности к сепарационным устройствам, преимущественно парового котла.
Известен сепаратор нара, содержащий швеллерковые сет1арационньте элементы, торцы кото5 рых,перекрыты листами, в нижнем as которых выполнены отверстия для слива. отделейной влаги (11.
Основными недостатками такого сепаратора ш являются невысокая эффективность сепарации, сложность конструкции и отсутствие регулирования степени сухости пара.
Известен также сепаратор пара, содержащий размещенную в паровом объеме парового котла горизонтальную перегородку с установленным
15 на ней сепарационным устройством. Сепарационное устройство выполнено в виде гофрированных вертикальных пластин (21.
Недостатками такого сепаратора являются отсутствие возможности регулирования степени сухости пара, а также невысокое качество сепарации.
Цель изобретения — регулирование степени сухости пара.
" " Это достигается тем, что в известном сепар аторе пара сепарационное устройство вы пол. кено в виде расположенного в центральной час ти перегородки центрального короба с отверстиями для входа пара в боковых стенках, на днище короба шарнирно установлена связанная с приводом Т-образная пластина, а на боковых стенках короба укреплены l -образные пластины, образующие с Т-образной пластиной отверстия для выхода .пара. На нижней части L-образной пластины укреплены перфорированные перегородки.
По обе стороны центрального короба расположены дополнительные сепарационные короба с консольными крышками, под свободным концом каждой из которых на перегородке выполнены опорные выступы.
На фиг. 1 изображен сепаратор пара, общий вид; на фиг. 2 — вид на сепарационное устройство; на фиг. 3 схематически показан центральный короб: на фиг. 4 — дополнительный короб.
Сепаратор пара содержит размещенную в паровом объеме котла 1 горизонтальную перегородку 2. Перегородка 2 установлена в котле 1
3 7358 с помощью проушин 3 с зазором 4. На перегородке 2 установлено сепарационное устройство, выполненное в виде расположенного в ее центральной части центрального короба 5 и двух дополнительных коробов 6, размещенных по обе стороны последнего. В боковых стенках. центрального короба 5 выполнены отверстия 7 для входа пара. На днище короба 5 шарнирно установлена связанная с приводом 8 Т-образная пластина 9. Днище короба 5 выполнено с .уклоном от центра к периферии. На боковых стенках короба 5 укреплены )=образные пластины 10, образующие с Т-образной пластиной
9 отверстия 11 для выхода пара. На нижней части L-образной пластины 10 укреплены перфорированные перегородки 12. Дополнительйые короба 6 содержат выполненные на боковой стенке отверстия 13 для входа пара и консольные крышки 14, под свободным концом 15 каждой из которых на перегородке 2 выполнены опорные выступы 16.
Сепаратор пара работает следующим образом.
При выдвижении привода 8 вверх центральный короб, соединенный с помощью Т-образной пластины 9 с последним, прогибается таким образом, mo отверстия 11 для выхода пара увеличиваются, зазор между перфорированной перегородкой 12 и днищем короба 5 также увеличивается. Деформация центрального короЧа 5 вызывает сдвиг перегородки 2, что приво1ит к наползанию свободного конца 15 крышки 14 дополнительйых коробов 6 на опорные выступы 16, и за счет промежутков между выступания открывается щель для выхода пара из коробов 6. За счет увеличения проходных сечений указанных отверстий и щели увеличи:вается расход пара через сепарационное устройство при одновременном снижении влажнрсти пара. Отсепарированная влага через зазор 4,, между котлом 1 и перегородкой 2 сливается в
63 Д
Водяной объем котла 1 и предотвращает прорыв пара через указанный зазор 4, минуя сепарационное устройство.
При необходимости повышения степени су- . хости пара привод 8 опускают вниз, что вызы-вает уменьшение проходных сечений отверстия
11 и щели между крышко" 14 и перегородкой 2.
Формула изобретения
1. Сепаратор пара, преимущественно для
Йарового котла, содержащий размещенную в паровом объеме последнего горизонтальную перегородку с установленным на ней сепарационным устройством, отличающийся тем, что, с целью регулирования степени сухости пара, сепарационное устройство выполнено в виде расположенного в центральной части . перегородки центрального короба с отверстиями для входа пара в боковых стенках, на днище короба шарнирно установлена связанная с приводом Т-образная пластина, а на боковых стенК8х короба укреплены 1 -образные пластины, образующие с Т-образной пластиной отверстия для выхода пара.
2. Сепаратор пара по п.1, о т л и ч а юшийся тем, что на.нижней части L-образной пластины укреплены перфорированные перегородки.
3. Сепаратор пара по п. 1, о т л и ч а юшийся тем, что по обе стороны центрального короба расположены дополнительные сепарационные короба с консольными крьппками, под свободным концом каждой из которых на перегородке выполнены опорные выступы.
ИстОчники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР N 62876, кл. F 22 В 37/26, 1936, 2. Ковалев A. П. Парогенераторы. M.-JI., Энергия, 1966, с. 173, рис. 14-9.
735863 фиа 4
Составитель Б, Новиков
Техред Я.Бирчак Корректор Е. Папп
Редактор Т. Клюкина филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Заказ 2398/29 Тираж 474 Подписное
UHHHIIH Государственного комитета СССР по делам изобретений и открытий
113035, В1осква, Ж-35, Раушская наб., д. 4/5
