Бессеребряная фотографическая эмульсия

Бессеребряная фотографическая эмульсия

Иллюстрации

Показать все

Реферат



/ "атен-, с тлкете; а (- „

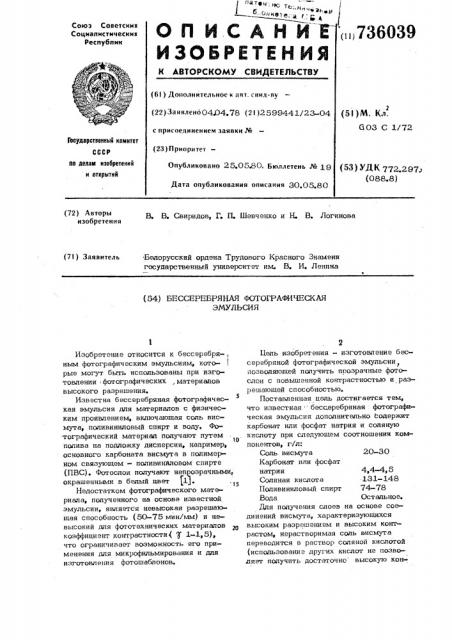

Союз Советских

Социалистических

Республик

ОПИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕВЬСТВУ

,736О39 (6l ) Дополнительное к авт. свил-ву (22) Заявлено04ХМ.78 (2I )2599443./23-04 (5 I ) M. Кд.

G 03 С 1/72 с присоединением заявки ¹

Государственный комитет (23) Приоритет о делам изобретений н отхрытнй

Опубликовано 25.05.80, Бюллетень № 19

Дата опубликования описания 30.05.80 (53) УД К 772.297» (088.8) (72) Авторы изобретения

В. В. Свиридов, Г. П. Шевченко и Н. В. Логинова (7() Заявитель

Белорусский ордена Трудового Красного Знамени государственный университет им. В. И. Ленина (54) БЕССЕРЕБРЯНАЯ ФОТОГРАФИЧЕСКАЯ

ЭМУЛЬСИЯ

Изобретение относится к бессеребря-

I ным фотографическим эмульсиям, котс рые могут быть использованы при изготовлении фотографических,материалов высокого разрешения.

Известна бессеребряная фотографичес5 кая эмульсия для материалов с физическим проявлением, включающая соль висмута, поливиниловый спирт и воду. Фотографический материал получают путем

10 полива на подложку дисперсии, например, основного карбоната висмута в полимерном связующем - поливинйловом спирте (ПВС). Фогослои получают неппозрачными, окрашенными в белый цвет 11).

Недостатком фотографического материала, полученного на основе известной, эмульсии, является невысокая разрешающая способность (50-75 мин/мм) и невысокий для фототехнических материалов коэффициент контрастности(б 1-1,5), что ограничивает возможность его применения для микрофильмирования и для изготовления фотошаблонов.

Бель изобретения — изготовление бессеребряной фотографической эмульсии позволяющей получить прозрачные фот тспои с повышенной контрастностью и разрешающей способностью.

Поставленная цепь достигается тем, что известная " бессеребряная фотографическая эмульсия допопнительно содержит карбонат или фосфат натрия и сопяную кислоту при следующем соотношении компонентов, г/л:

Соль висмута 20-30

Карбонат или фосфат натрия 4,4-4, 5

Соляная кислота 131-148

Поливиниловый спирт 74-78

Вода Остальное.

Лля получения слоев на основе сое.динений висмута, характеризуюшнхся высоким разрешением и высоким контрастом, нерастворимая соль висмута переводится в раствор соляной кислотой (испопьзование других кислот не позволяет получить достаточно высокую кон736039 центрацию соли висмута в растворе), к полученному раствору при перемешивании добавляются добавки (фосфатъ, карбонаты щелочных металлов), повышающие рН раствора до 1-2, и ПВС. Увеличениo рН прозрачной эмульсии более двух приводит к въп1адению осадка основных солей висмута в объеме раствора„в ре. ультате чего образуется непрозрачная суспензия, непригодная для получения прозрачных фотослоев.

Приготовленная прозрачная эмульсия (устойчива в течение недели (и даже более) наносится на соответствующую подложку (стекло, триацетатная пленка и др.) и фотослоц высушиваются при комHQTHoA температуре.

Высушенный фотослой представляет собой прозрачный фотоматериал высокого разрешения (разрешающая способность более 400 лин/мм), высококонтрастный (9-10) чувствительный к действию ультрафиолетового света, с высокой адгезией к подложке. Фотослой получается прозрачным за счет того, что на подпо>кку поливается раствор соли висмута в соляной кислоте, содержащий ПВС.

По мере высушивания слоя HCV улетучивается и в слое формируются мелкие частицы основных солей висмута, явппащихся носителями светочувствительности.

Поскопьку этот процесс осуществляется в матрице полимерного связующего, то это позволяет достигнуть однородности распределения светочувствительного компонента в слое и получить оптически прозрачный слой.

Методика приготовле ия предлагаемого материала.

Полив слоев осуществляется с испош . зованием поливной техники (машин„ испопьзуемых для промышленного полива галоидсеребряных фотоматериалов). Эмульсия для полива готовится смешиванием расчетных количеств неорганической или органической сопи висмута, например В ОГ(B O) СО,В1Ро В1с и концентрированной НС6 с посл.едующим добавлением к полученному раствору при постоянном перемешивании раствора буферной добавки (Йа РО,йа СО и др) до рН 1-2 ПВС, и содер>кит

25-30 г/л соли висмута в 57 -ном растворе ПВС. Приготовленная таким образом прозрачная эмульсия наносится на предварительно подсоленную I1IBC подложку и сушится при комнатной температуре.

Экспонировани е фотоматериала производится светом ртутно-кварцевъ|х ламп (CBLl, ДРТ и др) через трафарет ипи негатив. Время экспонирования при использовании полного спектра лампы QPT375 (расстояние образца до лампы 20 см) составляет 1-5 с через трафарет.

10 Проявленный слой промывается в гечение нескольких минут проточной водой и высушивается при комнатной температуре. После проявления получаются черные, абсолютно безвуальные, очень конт15 растные изображения на прозрачном фоне (1..> — 4,0 Я0-10), разрешающая способность более 400 лин/мм. центры проявления образующиеся при экспонировании фотослоев, стабильны в течение года и более.

Пример 1. Эмульсию для полива готовят смешиванием при постоянном п ремешивании следую>цих компонентов, в расчете на 1 л: (Вн->> СС> 30 г

НС кочц 100 мл (131-148 г)

Нс 230 мл

Na СС> 44 г

ABC 370 мл 10%-ного раствора

30 (78г).

Попив эмульсии производят на стекло с подслоем ПВС и слой высушивают при комнатной температуре в темноте. Полученный фотослой экспонируют через трафарет с помощью лампы ПРК-2 на расстоянии 20 см в течение — Ь-10 с, после чего проявляют в медном физичес,ком проявителе состава, г/л.

A,CU 5о . 5И О 35 к= Na- виннокислый 170 араон 50

3Ca&C Ч O 4,0

Ь. Формальдегид (3 P/ -н> й)

А:Б=4:1

Компоненты раствора сливают непосредственно перед проявлением. Температура проявления 25 >С, время проявления 15 мин. Получают практически без50 вуапьное чернс -белое изображение на прозрачном фоне с плотностью 4:0 и К = 8,0.

Пример 2. Условия для приготовления эмульсии для полива такие же

55 как и в примере 1 только вместо основ. ного карбоната висмута используется виннокислый висмут, а вместо NaqCO>средний фосфат натрия (Йо РО4.). Экспо736039 нирование и проявления осушествляются аналогично примеру 1.

Получают негативное безвуальное чернсг-белое изображение на прозрачном ф1 не с D » =6,0 ) =-10.

Пример 3. Условия приготовления эмульсии для полива, экспонирование и проявление слоев аналогичны примеру

1, только в качестве сопи висмута используется Ь.1 РО4 . 1О

Получают негативное безвуальное черно-белое изображение на прозрачном фоне cD — 6,0 Д - 10.

Пример 4. Условия приготовления эмульсии для полива и экспонирова- 15 ния слоев аналогичны примеру 1, только в качестве соли висмута используется тартрат висмута, а проявление экспонированного слоя осушествляется в проявителе состава, г/л

A. CoSO .5Ч О

k- H с -ви нио кислый

Триэтанопамин мл/л.

Na0H

50

Прозрачный с В1 гартратом (@ =92-96%) 5

10,0 6,0 ) 400

Прозрачный с (В10) СО, (K11роп 92

8,0 4,0 > 400

Непрозрачный с (В10)2 СОЗ

1,0 1,2, 50-75 лением, включаюшая соль висмута, поливиниловый спирт и воду, о т л и ч а наш а я с я тем, что с целью получения прозрачных фотослоев с повышенной конт40 растностью и разрешаюшей способностью, она дополнительно содержит карбонат или фосфат натрия и соляную кислоту при следуюшем соотношении ингредиентов, г/л:

Соль Висмута 20-30

45 Карбонат или фосфат натрия 4,4-4, 5

Соляная кислота 131-1$8

Поливиниловый спирт 74-78

Вода Остальное.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 615444, кл. 5 03 С 1/72 1977 (прототип) .

ЦНИИПИ Заказ 2264/5 Тираж 526 Подписное

Филиал ППП "Патент", r. Ужгород, .уп. Проектная, 4

Таким образом, рассмотренные примеры свидетельствуют о.том, что данная эмульсия обеспечивает получение прозрачных фотослоев с высоким разрешением и контрастом в отличие от известных фотоматериалов.

Прозрачный фотоматериал обеспечивает высокую чувствительность слоев к ультрафиолетовому свету и высокую стабильность центров проявления.

Получаемые после проявления изображения на прозрачных слоях безвуальны, имеют черно-белую окраску и являются весьма контрастными.

Формула изобретения

Бессеребряная фотографическая эмульсия для материалов с физическим проявЬ. Формальдегид (3 7 5 9о-ный )

В. Аскорь.к-та 50

А:Б:В = 100:11:3

Компоненты раствора сливают непосредственно перед проявлением. ТемпераР тура проявления 25 С,время проявления

15 мин.

Получают негативное 6езвуальное черно-белое изображение на прозрачном фоне с Р1 1,=2-2,5 0 =6,0

В таблице представлены сравнительные фотографические свойства прозрачных слоев, с непрозрачными слоями с основным карбонатом висмута.
