Класс 30i, 2 щ szondi

СССР

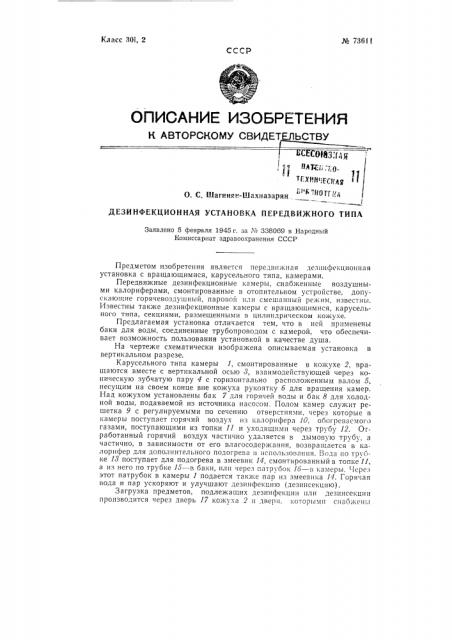

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И83:Ия

"4TCii . <,0

1, ТГХРИ :.ЕО14а о .в1

О. С. Шагинян-шахназарян

ДЕЗИНФЕКЦИОННАЯ УСТАНОВКА ПЕРЕДВИЖНОГО ТИПА

Заявлено 5 февраля 1945 г. за ЛЬ 338069 в Народный

Комиссариат здравоохранения СССР

Предметом изобретения является передвижная дезинфекциошгая установка с вращающимися, карусельного типа, камерами.

Передвижные дезинфекционные камеры, снабженные воздушными калориферами, смонтированные в отопительном устройстве, допускающие горячевоздушный, паровой или смешанный режим, известны.

Известны также дезинфекционные камеры с вращающимися, карусельного типа, секциями, размещенными в цилиндрическом кожухе.

Предлагаемая установка отличается тем, что в ней применены баки для воды, соединенные трубопроводом с камерой, что обеспечивает возможность пользования установкой в качестве душа.

На чертеже схематически изображена описываемая установка в вертикальном разрезе.

Карусельного типа камеры 1, смонтированные в кожухе 2, вращаются вместе с вертикальной осью 3, взаимодействующей через коническую зубчатую пару 4 с горизонтально расположенным валом 5, несущим на своем конце вне кожуха рукоятку б для вращения камер.

Над кожухом установлены бак 7 для горячей воды и бак 8 для холодной воды, подаваемой из источника насосом. Полом камер служит решетка 9 с регулируемыми по сечению отверстиями. через которые в камеры поступает горячий воздух из калорифера 10, ооогреваемого газами, поступающими из топки 11 и уходящими через трубу 12. Отработанный горячий воздух частично удаляется в дымовую трубу, а частично, в зависимости от его влагосодержания, возвращается в калорифер для дополнительного подогрева и использованич. Вода по трубке 1о поступает для подогрева в змеевик 14, смонтированный в топке11, а из него по трубке 1б — в баки, или через патрубок 16 — в камеры. Через этот патрубок в камеры 1 подается также пар из змеевика 14. Горячая вода и пар ускоряют и улучшают дезинфекцию (дезинсекцию).

Загрузка предметов, подлежащих дезинфекции пли дезинсекцип производится через дверь 17 кожуха 2 и двери, которыми снабжены

¹ 73611 все камеры (на чертеже не показаны). Обработанные предметы выгружаются в чистую часть установки через двери 18.

Предмет изобретения (- g

Комитет по делам изобретений и открытий при Совете 1Чинистров СССР

Редактор P. А. Гальцева

11нформацпоппо-издательский отдел, Обьем 0,17 п. л. Заказ 399- 1.

ПоДп. к IIe«I.

Тираж 250.

4, ч П-1900 г.

Цена 25 коп, Гор. Алатырь, типография М 2 Министерства культуры Чувашской АССР

Дезинфекц11онная уcTBHOBKa передвижного THIIa, выполненная в виде вращающейся цилиндрической камеры, отличающаяся тем, что, с целью возможности использования ее в качестве душевой устаНоп«H, oFIa сна б ена oa Ia RIFI a. IH запаса IIoIIhI FI FpyooIIpoI;o, Io.i, cocgIIняющим баки с камерой и змеевиком, расположенным в калорифере.
