Реферат

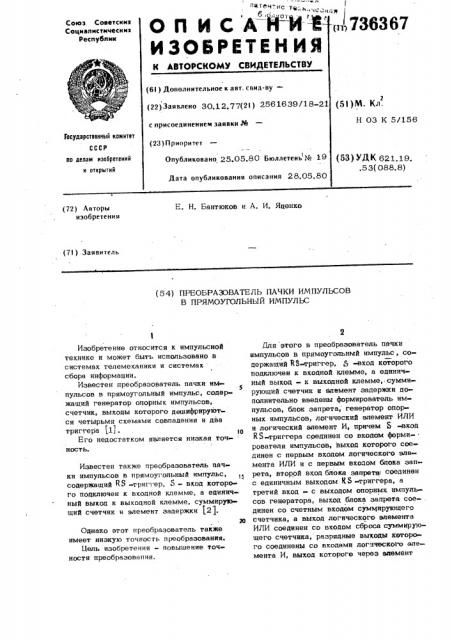

п,736367

ОП ИСА изоьаитиния

Союз Советскии

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву— (22) Заявлено 30.12.77(2! ) 2561639/18-21 с присоединением заявки .% (51) М. Кл.

Н 03 К 5/156

Госудврстввииый комитет (23) Приоритет

Опубликовано 25.05.80 Бюллетень % 29 во делам изобретений и открытий (53) УЙК 621.19, .53(088.8) Дата опубликования описания 28.05.80 (72) Авторы изобретения

E. Н. Бантюков и А. И. Яценко (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ПАЧКИ ИМПУЛЬСОВ

В ПРЯМОУГОЛЬНЪ|Й ИМПУЛЬС

Изобретение относится к импульсной технике и может быть использовано в системах телемеханики и системах сбора информации.

Известен преобразователь пачки им5 пульсов в прямоугольный импульс, содержащий генератор опорных импульсов, счетчик, выходы которого дешифрируются четырьмя схемами совпадения и два триггера (l j .

Его недостатком является низкая точность.

Известен также преобразователь пачки импульсов в прямоугольный импульс, содержащий RS -триггер, S - вход которого подключен к входной клемме, а единичный выкоц к выходной клемме, суммирующий счетчик и элемент задержки t2j.

Однако этот преобразователь также имеет низкую точность преобразования.

Цель изобретения - повышение точности преобразова ни я.

Для этого в преобразователь пачки импульсов в прямоугольный импульс, содержащий КЗ- григгер, Я -вход которого подключен к входной клемме, а единичный выход — к выходной клемме, суммирующий счетчик и элемент задержки до« полнительно введены формирователь импульсов, блок запрета, генератор опорных импульсов, логический элемент ИЛИ и логический элемент И, причем 5 -вход

Кб-триггера соединен со вкодом форми-. рователя импульсов, выкод которого соединен с первым входом логического элемента ИЛИ и с первым входом блока запрета, второй вход бл ока запрета соединен с единичным выходом КЬ -григгера, а третий вход - с выходом опорных импуль» сов генератора, выход блока запрета сое- . динен со счетным входом суммирующего счетчика, а выход логического элемента

ИЛИ соединен со входом сброса суммирующего счетчика, разрядные выходы которого соединены со входами логического элемента И, выход которого через элемент

3 736 задержки И соединен с A -входом

R3-триггера и со вторым входом по -и ческого элемента ИЛИ.

На фиг. 1 представлена структурная электрическая схема преобразователя;

5 на фиг. 2 — временная диаграмма работы преобразователя пачки импульсов в прямоугольный импульс.

Преобразователь пачки импульсов в прямоугольный импульс содержитRS- 10 триггер 1, S - вход, которого подключен к входной клемме, а единичный выход к выходной клемме, суммирующий счетчик

2 и формирователь 3 импульсов, блок 4 запрета, генератор 3 опорных импульсов, 15 логический элемент ИЛИ 6 и логический элемент И 7, причем 5 — вход R8-триггера 1 соединен со входом формирователя 3 импульсов, выход которого соединен с первым входом логического элемента ИЛИ 6 и с первым входом блока

4 запрета, второй вход блока 4 запрета соединен с единичным выходом RS-триггера 1, а третий вход - с выходом генератора 5 опорных импульсов. Выход бло- 25 ка 4 запрета соединен с счетным входом суммирующего счетчика 2, а выход логического элемента ИЛИ 6 соединен со входом сброса суммирующего счетчика

2, разрядные выходы которого соедине- 30 ны со входами логического элемента И 7, выход которого через элемент задержки

8 соединен с H. - входом К 5 - триггера 1 и со вторым входом логического элемента ИЛИ 6. 35

Работает преобразователь следуюш;им образом.

При поступлении пачки импульсов на вход преобразователя (см. фиг. 2, а)

p $ .;триггер 1 срабатывает, фиксируя 40 начало пачки (см. фиг. 2,б) и открывает сигналом со своего единичного выхода бчок 4 запрета. В момент паузы, после каждого импульса пачки, импульсы опорного генератора 5 проходят на счетный вход суммирующего счетчика 2 и фиксируется им. Каждый импульс пачки поступает, кроме 5 -входа R $ -григгера 1 и на вход формирователя импульсов 3, который формирует его по длительности 50 (см. фиг. 2, в). Сформированный по длительности импульс с выхода формирова- теля 3 поступает на управляющий вход блока 4 запрета и закрывает, пропуск импульсов опорного генератора 5 (см. 55 фиг. 2,г) на счетный вход суммирующего счетчика 2, одновременно этот же импульс через логический элемент ИЛИ 6 сбрасывает счетчик 2 в нулевое положение. После окончания импульса пачки импульсы опорного генератора 5 опять начинают поступать на счетный вход счетчика

2 (см. фиг. 2, г,д). Если в пачке импульсов появляется разрыв длительностью меньше установленной величины фиксируемого разрыва, ro работа преобразователя не изменяется. длительность фиксируемого разрыва устанавливается соответствующим подключением входов логического элемента И 7 к разрядным выходам ! счетчика 2 (см. фиг. 2, е,ж,з). Логический элемент И 7 дешифрирует содержимое счетчика 2 и, следовательно, если логический элемент И 7 срабатывает при положении N счетчика 2, то величина

° фиксируемого разрыва будет 1,рр = N I где " период импульсов опорного генераг ора.

Если же величина разрыва достигает или превосходит длительность фиксируемого разрыва, то срабатывает логический элемент И 7 (фиг. 2, и) и триггер

1 и счетчик 2 устанавливаются в нулевое положение импульсами (см. фиг. 2, к,л.), Прямоугольный импульс на выходе преобразователя оканчивается.

Генератор 5 опорных импульсов, счетчик 2 импульсов и логический элемент

И 7 представляют в совокупности блок задержки, сбрасываемый в исходное состояние в задаваемый момент времени (в момент появления очередного импульса пачки) .

Регулирование длительности фиксируемого разрыва осуществляется подключением входов логическо-о элемента И 7 к соответствующим выходам счетчика 2, В преобразователе удлинение выходного прямоугольного импульса не завнсит or величины нефиксируемого разрыва в пачке импульсов и равно всегда уды,=

=MTö„а также расширяется диапазон частот импульсов пачки, при когорых возможно преобразование пачки импульсов в прямоугольный импульс.

Формула изобретения

Преобразователь пачки импульсов в прямоугольный импульс, содержащий

И -триггер, 5 -вход которого пслклю— чен к входной клемме, а единичный выходк выходной клемме и элемент задержки, отличающийся тем,что,с

7363 целью повышения точности преобразования дополнительно введены формирователь импульсов, блок запрета, генератор опорных импульсов, логический элемент ИЛИи логический элемент И, причем 5 - вход

RS триггера соединен со входом формирователя импульсов, выход которого соединен с первым входом логического элемента ИЛИ и с первым входом блока запрета, второй вход блока запрета соединен с единичным выходом RS -триггера, а.третий вход — с выходом генератора опорных импульсов, выход блока запрета соединен со счетным входом суммирующе1 го счетчика, а выход логического элемен-!5

67 б та ИЛИ соединен со входам сброса суммируюшего счетчика, разрядные выходы которого соединены со входами логического рлемента И, выход которого через элемент задержки с - К - входом RS -триггера и со вторым входом логического элемента ИЛИ.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

%362447, кл. Н 03 К 5/156, 1970.

2. Авторское свидетельство СССР

N 577651, кл, Н 03 К 5/ОО, 1977 (прототип) .

736367 = îñòàâèòåëü B. Коновалов

Редактор Н. Катаманина Техред О. Легеза Корректор В. Бутига

Заказ 2446/47 Тираж 995 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
