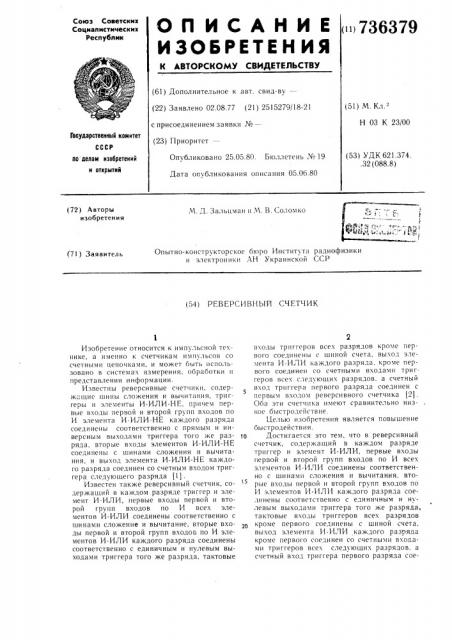

Союз Советскик

Социалистическик

Республик

ОП ИСАНИЕ

Н306РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1» 736379 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.08.77 (21) 2515279/18-21 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл.

Н 03 К 23/00

Государственный комитет (53) УДК 621.374..32 (088.8) Опубликовано 25.05.80. Бюллетень № 19

Дата опубликования описания 05.06.80 по делам изобретений и открытий (72) Авторы изобретения

М. Д. Зальцман и М. В. Соломко

) ) ф:

Опытно-конструкторское бюро Института радиофизики и электроники АН Украинской CCP (71) Заявитель (54) РЕВЕРСИВНЫЙ СЧЕТЧИК

Изобретение относится к импульсной технике, а именно к счетчикам импульсов со счетными цепочками, и может быть использовано в системах измерения, обработки и представления информации.

Известны реверсивные счетчики, содерж щие шины сложения и вычитания, триггеры и элементы И-ИЛИ-НЕ, причем первые входы первой и второй групп входов по

И элемента И-ИЛИ-НЕ каждого разряда соединены соответственно с прямым и инверсным выходами триггера того же разряда, вторые входы элементов И-ИЛИ-HE соединены с шинами сложения и вычитания, и выход элемента И-ИЛИ-НЕ каждого разряда соединен со счетным входом триггера следующего разряда (1) .

Известен также реверсивный счетчик, содержащий в каждом разряде триггер и элемент И-ИЛИ, первые входы первой и второй групп входов по И всех элементов И-ИЛИ соединены соответственно с шинами сложение и вычитание, вторые входы первой и второй групп входов по И элементов И-ИЛИ каждого разряда соединены соответственно с единичным и нулевым выходами триггера того же разряда, тактовые

2 вхолы триггеров всех разрядов кроме первого соединены с шиной счета. выхол элемента И-ИЛИ каждого разряла. кроме первого соединен со счетными входами триггеров всех следующих разрядов, а счетный вход триггера первого разряда соединен с

5 первым входом реверсивного счетчика ().

2 .

Оба эти счетчика имеют сравнительно низкое быстродействие.

Целью изобретения является повышение быстродействия.

1о Достигается это тем, что в реверсивный счетчик, содержащий в каждом разряде триггер и элемент И-ИЛИ, первые вхолы первой и второй групп входов по И всех элементов И-ИЛИ соединены соответственно с шинами сложения и вычитания. вторые входы первой и второй групп входов по

И элементов И-ИЛИ каждого разряла соединены соответственно с елиничным и нулевым выходами триггера того же разряда, тактовые входы триггеров всех разрядов кроме первого соединены с шиной счета, выход элемента И-ИЛИ кажлого разряда кроме первого соединен со счетными входами триггеров всеx следующих разрядов, а счетный вхол триггера первого разряла сое736379 динен с первым входом реверсивного счетчика, дополнительно введен блок управления, вход которого соединен с вторым входом реверсивного счетчика, корректирующий и подготавливающий выходы блока управления соединены соответственно с дополнительными счетным и установочными входами триггера первого разряда, прямой выход которого соединен с шиной счета и логическим входом блока управления, первый и второй управляющие выходы которого соединены соответственно с шинами сложения и вычитания.

На чертеже показана структурная схема реверсивного счетчика.

Рсверсивный счетчик содержит блок управления 1, а также в каждом разряде триггер 2 =- 1- — 2 = 4 и элемент И-ИЛИ 3 — 1 ——

3=4. первые входы первой и второй групп

BYo;IoB I!0 И всех элементов И-ИЛИ 3= 1 — -3=4 соеди нены соответственно с ши на ми сложения 4 и вычитания 5, вторые зходы первой и второй групп входов Ilo И э.-.сментов И-ИЛИ 3=i каждого разряда i соединены соотвегственно с единичным и нулевым выходами триггера 2=1 того же разряда тактовые входы трип еров 2 = 2 — -2 — и всех разрядов кроме псрвого соединены с шиной счета 6, выход элемента И-ИЛИ 3=2— — 3 — 4 каждогO разряда кроме первого соединен со счетными входами триггеров 2=3— — 2=4 всех следующих разрядов, а счетный вход триггера 2=1 первого разряда соединен с первым входом 7 реверсивного счетчика, вхо,(блока управления 1 сое,тинен с вторым входом 8 реверсивного счетчика, корректирующий и подготавливающий выходы (>пока управления 1 соединены соответственно с дополнительными счетным и установочными входами триггера 2=! первого разряда, прямой выход которого соединен с шиной счета 6 и логическим входом блока управления 1, первый и второй <т(1равля1ощие выходы которого соединены соответственli0 с шинами сложения 4 и вычитания 5.

PcBcРси вн ы и c Ic 1 I II I< !>(I (>oTHcT (. 1(. 11

Расс»1отрим работу реверсивногo с1ет1ика !3 режимах сложения и вычитания.

Предположим, что в исходном состоянии все триггеры 2 = 1 -2 =- и счетчика находят(".я в COCTOBIIIIII лог(I IE CI(OI 0 «0», а на вход 8 блок» управления 1 подан сигнал «сложение». Тогда на шине сложения 4 установится разрешающий IIQTcíöèàë — логическая

«1», а на шине вычитания 5 — - запре1ца10IIlHH (потенциал — логический «О». Пусть на вход 7 пришло семь счетных импульсов. 110сле их записи на выходах 9, 10 и 11 будут логические «1» а па выходе 12 — логический «О», т.е. на выходах счетчика появится код «0111», соответствующий числу «+7».

Вычтем из числа, записанного в счетчик, число «5». „Чля этого на вход 8 блока управления 1 подаем сигнал «вычитания». Поскольку триггер 2=1 находится до реверса в состоянии «1», то на его установочный вход с выхода «подготовка» блока управления подается импульс сброса, который персключит триггер 2= в состояние логического «О». Зто необходимо для того, чтобы во время переключения сигналов на шинах сложения 4 и вычитания 5 на шине счета 6 был запрещающий потенциал и не произошло ложного срабатывания триггеров2 =-2— — 2=4. Сброс триггера 2=1 соответствует

14 ддооббааввллеенниию ю еединицы в счетчик. На выходах 9, 10, 1! и 12 появится промежуточный код «1000». Затем на шине сложения 4 установится запрещающий уровень — логический «О», а на шине вычитания — разрешающий уровень — — логическая «1» !режим вычитания), на выходах 9, 10, 11 и !2 появится код «1001». Для того, чтобы код на выходах счетчика .соответствовал числу «7», необходимо вычесть из него число

«2». Это достигается тем, что через вы24 ход «коррекция» блока управления 1 на счетный вход триггера 2=1 подаются два компенсирующих импульса. В результате на выходах 9, 10, 11 и 12 восстановится код «0111». Затем на вход счетчика подадим

5 счетных импульсов. На выходах 9, 10, 11 и 12 появится ко.«<0010», что соответствует числу «-1-2», На основании рассмотренных примеров работы счетчика в режимах сложения и вычитания вытекает следующее правило ра54 боты олока управления при изменении управляю(цего сигнала на входе 8.

Е:сли перед поступлением сигнала на вход

8 триггер 2=1 находился в состоянии логической «1», то вырабатывается сигнал сброса триггера 2=1, состояние шин сложения 5 4 и вычитания 5 изменяется на противоположное, соответствующее входному сигнал . «реверс», и в триггерах 2 = 1 по счетному входу от блока управления 1 подается два компенсирующих импульса.

Если перед поступлением сигнала на вход

8 триггер 2=-1 находился в состоянии логическогo «О», то состояние шин сложения 4 и вычитания 5 изменяется на противопoложное, соответствующее входному сигналу «реверс», и в триггер 2=1 Iio счетному входу от блока управления 1 подается один компенсирующий импульс. Входной си гнал поступает на счетный вход только триггера

2= 1. Следовательно максимальное значение частоты входного сигнала будет равно

54 1ÂÕ. 1Рдб nlF,rm

1 Î t7I1I1 <" ФЗ (>1 г

Формула изобре ген ня

Реверсивный счетчик,содержащи11 в каждом разряде триггер и элемент И-ИЛИ. первые входы первой и второй групп входов по И всех элементов И-ИЛИ соединены соответственно с шинами сложения н вычитания.

736379

Составитель О. Скворцов

Редактор Е. Гончар Техред К. Шуфрич Корректор Н. Стен

Заказ 2449/48 Тираж 995 Подписное

LlHHHllH Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент» г. Ужгород, ул. Проектная, 4 вторые входы первой и второй групп входов по И элементов И-ИЛИ каждого разряда соединены соответственно с единичным и нулевым выходами триггера того же разряда, тактовые входы триггеров, всех разрядов кроме первого соединены с шиной счета, выход элемента И-ИЛИ каждого разряда, кроме первого соединен со счетными входами триггеров всех следующих разрядов, а счетный вход триггера первого разряда соединен с первым входом реверсивного счетчика, отличающийся тем, что, с целью увеличения максимальной частоты входных сигналов, в него дополнительно введен блок управления, вход которого соединен с вторым входом реверсивного счетчика, корректирующий и подготавливающий выходы блока управления соединены соответственно с дополнительными счетным и установочными входами триггера первого разряда, прямой выход которого соединен с шиной счета и логическим входом блока управления, первый и второй управляющие выходы которого соединены соответственно с шинами сложения и вычитания.

Источники информации, принятые во внимание при экспертизе

1. Букреев И. Н. и др. Микроэлектронные схемы цифровых устройств. М., Советское радио, 1973, с. 149, рис. 5 14.

2. Гутников В. С. Интегральная электроника в измерительных приборах. Л., Энергия

1974, с. 89, рис. 44(б) (прототип).
