Наконечник стоматологический угловой
Патент 736972
Авторы
Классы МПК
Наконечник стоматологический угловой
Иллюстрации
Реферат

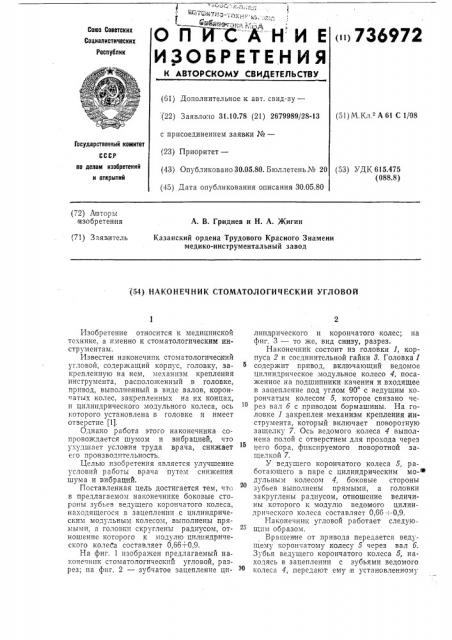

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлоно 31.10.78 (21) 2679989/28-13 (51) М.Кл. А 61 С 1/08 с присоединением заявки №вЂ” (23) Приоритет—
Государственный комитет
СССР по делам изобретений и открытий (43) Опубликовано 30.05.80. Бюллетень № 20 (53) УДК 615.475 (088.8) (45) Дата опубликования описания 30.05.80 (72) Автор ы изобретения
А. В. Гриднев и Н. А. Жигин (71) Заявитель
Казанский ордена Трудового Красного Знамени медико-инструментальный завод (54) НАКОНЕЧНИК СТОМАТОЛОГИЧЕСКИЙ УГЛОВОЙ
Изобретение относится к медицинской технике, а именно к стоматологическим инструментам.
Известен наконечник стоматологический угловой, содержащий корпус, головку, закрепленную на нем, механизм крепления инструмента, расположенный в головке, привод, выполненный в виде валов, корончатых колес, закрепленных на их концах, и цилиндрического модульного колеса, ось которого установлена в головке и имеет отверстие (1).
Однако работа этого наконечника сопровождается шумом и вибрацией, что ухудшает условия труда врача, снижает его производительность.
Целью изобретения является улучшение условий раооты врача путем снижения шума и вибраций.
Поставленная цель достигается тем, что в предлагаемом наконечнике боковые стороны зубьев ведущего корончатого колеса, находящегося в зацеплении с цилиндрическим модульным колесом, выполнены прямыми, а головки скруглены радиусом, отношение которого к модулю цилиндрического колеса составляет 0,66 —:0,9.
На фиг. 1 изображен предлагаемый наконечник стоматологичеокий угловой, разрез; на фиг. 2 — зубчатое зацепление цилиндрического и корончатого колес; на фиг. 3 — то же, вид снизу, разрез.
Наконечник состоит из головки 1, корпуса 2 и соединительной гайки 8, Головка 1 содержит привод, включающий ведомое цилиндрическое .модульное колесо 4, посаженное на подшипники качения и входящее в зацепление под углом 90 с ведущим корончатым колесом 5, которое связано через вал 6 с приводом бормашины. На головке 1 закреплен механизм крепления инструмента, который включает поворотную защелку 7. Ось ведомого колеса 4 выполнена полой с отверстием для прохода через него бора, фиксируемого поворотной защелкой 7.
У ведущего корончатого колеса 5, работающего в паре с цилиндрическим мо-® дульным колесом 4, боковые стороны зубьев выполнены прямыми, а головки закруглены радиусом, отношение величины которого к модулю ведомого цилиндрического колеса составляет 0,66 —:0,9.
Наконечник угловой работает следующим образом.
Вращение от привода передается ведущему корончатому колесу 5 через вал 6.
Зубья ведущего корончатого колеса 5, находясь в зацеплении с зубьями ведомого колеса 4, передают ему и установленному
736972
Формула изобретения
Риг. 1 (Рог. т (пзбг,2
Составитель Л. Соловьев
Редактор Н, Хубларова
Корректор С. Файн
Текред А. Камышникова
Заказ 560/704 Изд. ¹ 312 Тираж 673 Подписное
НПО «Поиск Государственного комитета СССР по делам изобретений н открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент> в нем бору вращение под углом 90 . Освобождение бора осуществляется путем поворота хвостовика защелки 7 вправо, при этом противоположный конец относитель но винта поворачивается влево, в результате чего пластина защелки 7 выходит из кольцевого паза бора и освобождает его.
Конструкция наконечника обеспечивает снижение уровня шума при 30000 об/вин на 7 — 9 В и вибрацию на 2 — 3 к/ и, а этим снижаются вредные воздействия на здоровье врача-стоматолога, улучшаются условия труда и повышается производительность.
Кроме того, а сзчет повышения плавно сти зацепления колес уменьшается износ зубьев зубчатой пары, следовательно, увеличивается ресурс наконечников угловых в 1,5 — 2 раза.
Наконечник стоматологический угловой, содержащий корпус, головку, закрепленную на нем, механизм крепления инструмента, расположенный в головке, привод, выполненный в виде валов, корончатых колес, закрепленных на их концах, и цилиндрического модульного колеса, ось которого установлена в головке и имеет отверстие, отличающийся тем, что, с целью улучшения условий работы врача путем снижения шума и вибраций, боковые стороны зубьев ведущего корончатого колеса, находящсгося в зацеплении с цилиндрическим модульным колесом, выполнены прямыми, а головки скруглены радиусом, отношение которого к модулю цилиндрического колеса составляет 0,66 — . 0,9.
Источник информации, пр ннятый во внимание при экспертизе:
1. Медицинские инструменты, приборы, аппараты и оборудование. Каталог, 1961, т. 6, с. 27.
