Ж 73711

Класс 856, 12

СССР

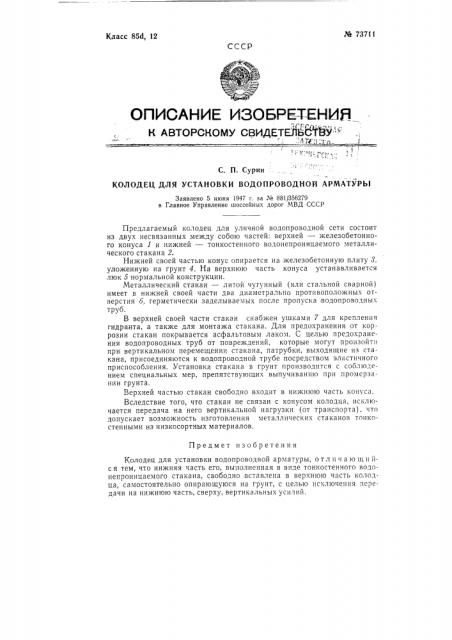

ОПИСАНИЕ ИЗОБРЕГЕНИЯ к АВтОРскОму сВидетеЖству"

А т /

С. П. Сурин

КОЛОДЕЦ ДЛЯ УСТАНОВКИ ВОДОПРОВОДНОЙ АРМАТУРЫ

Заявлено 5 июня 1947 г. за 4 881/356279 в Главное Управление шоссейных дорог МВД СССР

Предлагаемый колодец для уличной водопроводной сети состоит из двух несвязанных между собою частей: верхней — железобетонного конуса 1 и нижней — тонкостенного водонепроницаемого металлического стакана 2.

Нижней своей частью конус опирается на железобетонную плиту 8, уложенную на грунт 4. На верхнюю часть конуса устанавливается люк 5 нормальной конструкции.

Металлический стакан — литой чугунный (или стальной сварной) имеет в нижней своей части два диаметрально противоположных отверстия 6, герметически заделываемых после пропуска водопроводных труб.

В верхней своей части стакан снабжен ушками 7 для крепления гидранта, а также для монтажа стакана. Для предохранения от коррозии стакан покрывается асфальтовым лаком. С целью предохранения водопроводных труб от повреждений, которые могут произойти при вертикальном перемещении стакана, патрубки, выходящие из стакана, присоединяются к водопроводной трубе посредством эластичного приспособления. Установка стакана в грунт производится с соблюдением специальных мер, препятствующих выпучиванию при промерзании грунта.

Верхней частью стакан свободно входит в нижнюю часть конуса.

Вследствие того, что стакан не связан с конусом колодца, исключается передача на него вертикальной нагрузки (от транспорта), что допускает возможность изготовления металлических стаканов тонкостенными из низкосортных материалов.

Предмет изобретения

Колодец для установки водопроводной арматуры, о т л и ч а ю щ и йс я тем, что нижняя часть его, выполненная в виде тонкостенного водонепроницаемого стакана, свободно, вставлена в верхнюю часть колодца, самостоятельно опирающуюся на грунт, с целью исключения передачи на нижнюю часть, сверху, вертикальных усилий. № 73711
