Устройство для наполнения тары смесью твердых и жидких продуктов

Устройство для наполнения тары смесью твердых и жидких продуктов

Иллюстрации

Показать все

Реферат

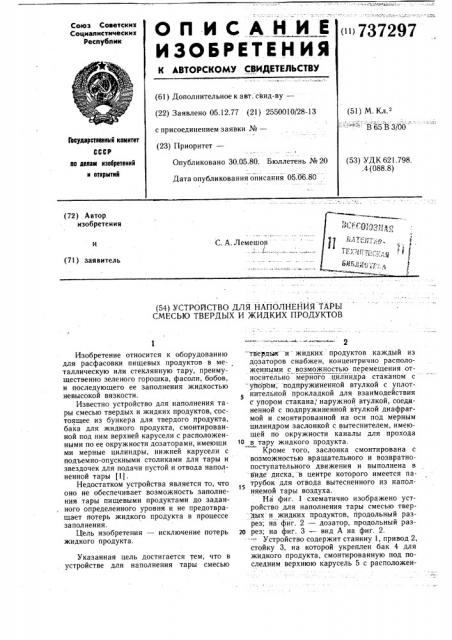

ОП ИСАНИЕ

ИЗОБРЕТЕЫ ИЯ

Союз Советских

Социалистических

Республик (>737297

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.12.77 (21) 2550010/28-13 (51) М.К .

В 65 В 3/00 с присоединением заявки №вЂ” (23) Приоритет—

Э

Опубликовано 30.05.80. Бюллетень № 20

Гасударственный комитет

СССР (53) УДК 621.798..4 (088.8) по делам изобретений и открытий

Дата опубликования описания 05.06.80 (72) Автор изобретения 7

1gj

l —.

С. А. Лемешов

/.. (?1) заявитель (54) УСТРОИСТВО ДЛЯ НАПОЛНЕНИЯ ТАРЫ

СМЕСЬЮ ТВЕРДЫХ И ЖИДКИХ ПРОДУКТОВ

Изобретение относится к оборудованию для расфасовки пищевых продуктов в металлическую или стеклянную тару, преимущественно зеленого горошка, фасоли, бобов, и последующего ее заполнения жидкостью невысокой вязкости.

Известно устройство для наполнения тары смесью твердых и жидких продуктов, состоящее из бункера для твердого продукта, бака для жидкого продукта, смонтированной под ним верхней карусели с расположенными по ее окружности дозаторами, имеющи ми мерные цилиндры, нижней карусели с подъемно-опускными столиками для тары и звездочек для подачи пустой и отвода наполненной тары (11.

Недостатком устройства является то, что оно не обеспечивает возможность заполнения тары пищевыми продуктами до заданного определенного уровня и не предотвращает потерь жидкого продукта в процессе заполнения.

Цель изобретения — исключение потерь жидкого продукта.

Указанная цель достигается тем, что в устройстве для наполнения тары смесью

-твевдык и жидких продуктов каждый из дозаторов снабжен, концентрично расположенными с возможностью перемещения относительно мерного цилиндра стаканом с упором; подпружиненной втулкой с уплотнительной прокладкой для взаиМодействия с упором стакана, наружной втулкой, соединенной с подпружиненной втулкой диафрагмой и смонтированной на оси под мерным цилиндром заслонкой с вытеснителем, имеющей по окружности каналы для прохода

10 в тару жидкого продукта.

Кроме того, заслонка смонтирована с возможностью вращательного и возвратнопоступательного движения и выполнена в виде диска, в центре которого имеется патрубок для отвода вытесненного из наполняемой тары воздуха.

На фиг. 1 схематично изображено устройство для наполнения тары смесью твердых и жидких продуктов, продольный разрез; на фиг. 2 — дозатор, продольный разно рез; на фиг. 3 — вид А на фиг. 2, Устройство содержит станину 1, привод 2, стойку 3, на которой укреплен бак 4 для жидкого продукта, смонтированную под последним верхнюю карусель 5 с расположен737297 ными по ее окружности дозаторами 6, регулировочными винтами 7 и гайками 8, нижнюю карусель 9 с подъемно-опускными столиками 10 для тары и звездочки 11 для подачи пустой и отвода наполненной тары.

На станине 1 установлен копир 12 и s колонны 13, на каждой из последних закреплено кольцо 14, при этом на кольце 14 размещен механизм 15 подачи и автоматического регулирования уровня жидкого продукта (заливы), бункер 16 для твердого продукта, механизм блокировки с рычагом 17 и упорная планка 18 с роликом, Каждый из дозаторов 6 имеет мерный цилиндр 19, концентрично расположенный с возможностью перемещения стакан 20 с упором 21, подпружиненную пружиной 22 втулку 23, наружную втулку 24 и смонтированную на оси 25 под мерным цилиндром 19 заслонку 26 с вытеснителем 27. Заслонка 26 смонтирована с возможностью вращательного и возвратно-поступательного движения и выполнена в виде диска. Заслонка 26 имеет по окружности каналы 28 для прохода в тару жидкого продукта. В центре диска заслонки 26 имеется патрубок 29 для отвода вытесненного из наполняемой тары воздуха.

Подпружиненная втулка 23 имеет уплотнительную прокладку 30 для взаимодействия с упором 21 стакана 20. Наружная втулка 24 соединейа с подпружиненной втулкой 23 посредством диафрагмы 3!. Заслонка 26 подпружинена пружиной 32. 30

Устройство работает следующим образом.

Тара (консервная банка) подается на столики 10, а твердый продукт, например, зеленый горошек подается в бункер 16, из которого поступает на заполнение проходящих под ним дозаторов 6 с мерными зя цилиндрами 19 и стаканами 20. Для лучшего заполнения стаканов 20 бункер 16 встряхивается.

При дальнейшем движении по копиру 12 столики 10 поднимают банки к заслонкам 26 ео так, что между кромкой банки и нижней поверхностью последней образуется зазор для прохода в нем упорной планки 18 с роликом. Затем заслонки 26 отводятся рычагом 17, открывая дозаторы 6, и продукт из последних высыпается в банки. Заслон- ка 26 наезжает своим хвостовиком на ролик чопорной планки 18 и закрывается, а банка на столике 10 по копиру 12 поднимается вверх и, упираясь в заслонку 26, поднимает ее вместе с втулкой 23 и. прокладкой 30 до упора в нижнюю кромку стакана 20, преодолевая при этом усилия пружины 22.

Между прокладкой 30 и упором 21 стакана 20 образуется кольцевая щель, через которую жидкий продукт из бака 4 поступает, пройдя каналы 28 заслонки, в консервную банку. Вытесненный жидким продуктом воздух удаляется через патрубок 29 в атмосферу. Проникновению жидкости в стаканы 20 препятствует поверхность заслонки 26, которая выполняется из резины и плотно прижимается к их торцу.

Заданный уровень жидкого продукта в банке обеспечивается за счет вытеснителя

27 заслойки 26.

При дальнейшем движении столика 10 по копиру 12 он вместе с банкой опускается вниз, а втулка 23 с помощью пружины 22 плотно прижимает прокладку 30 к упору стакана 20, перекрывая кольцевую щель для выхода жидкости.

Затем наполненная банка звездочкой ll отводится на транспортер к закаточной машине (на чертеже не показаны) .

Далее цикл повторяется.

В случае работы устройства на расфасовке в пустые банки или на дозаливке сиропами или маринадами предварительно заполненных фруктами или овощами банок бункер 16, механизм блокировки с рычагом 18 и упорная планка 18 с роликом снимаются и оно наполняет тару до постоянного уровня. В этом случае устройство работает следующим образом.

Банка подается на столик 10, который, двигаясь по копиру 12, подводит банку к постоянно закрытой заслонке 26 и, прижимая банку к последней, поднимает ее вместе с втулкой 23 и прокладкой 30, преодолевая усилие пружины 22.

В образованную между прокладкой 30 и упором 21 стакана 20 кольцевую щель жидкость из бака 4, пройдя через каналы 28 заслонки, поступает в консервную банку.

Вытесненный жидкостью воздух удаляется через патрубок 29 в атмосферу. При даль-. нейшем движении столика 10 по копиру 12 он опускается вместе с банкой вниз, а втулка 23 с помощью пружины прижимает прокладку 30 к упору 21 стакана.

Далее цикл повторяется.

Предлагаемое устройство для наполнения тары смесью твердых и жидких продуктов полностью исключает потери жидкого продукта в процессе заполнения тары.

Технико-экономическим преимуществом предлагаемого устройства является также и то, что оно может быть использовано в течение всего года, а не только в сезон переработки зеленого горошка, для расфасовки различных овощных, фруктовых соков и заполнения тары, уже наполненной овощами или фруктами, жидким продуктом (заливой) .

Формула изобретения

Устройство для наполнения тары смесью твердых и жидких продуктов, состоящее из бункера для твердого продукта, бака для жидкого продукта, смонтированной под ним верхней карусели с расположенными

737297 по ее окружности дозаторами, имеющими мерные цилиндры, нижней карусели с подьемно-опускными столиками для тары и звездочек для подачи пустой н отвода наполненной тары, отличающееся тем, что, с целью исключения потерь жидкого продукта, каждый из дозаторов снабжен концентрично расположенными с возможностью перемещения относительно мерного цилиндра стаканом с упором, подпружиненной втулкой с уплотнительной прокладкой для взаимодействия с упором стакана, наружной втулкой, соединенной с подпружиненной втулкой диафрагмой и смонтированной на оси под

6 мерным цилйндром заслонкой с вытеснителем, имеющей по окружности каналы для прохода в тару жидкого продукта.

Устройство по п. 1, отличающееся тем, что на оси заслонка смонтирована с возможностью вращательного и возвратнопоступательного перемещений н выполнена в виде диска, в центре которого имеется патрубок для отвода вытесненного из наполияемой тары воздуха.

Источники информации, О принятые во внимание прн экспертизе

1. Патент CllIA № 2730284, кл. 141-101, опублик. 1953.

737297

27

Я

Фиг. Z

Составитель А. Бражникова

Редактор А. Долинич Техред К. Шуфрич Корректор Н. Стен

Заказ 2539/3 Тираж 914 Подпис ное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
