Реферат

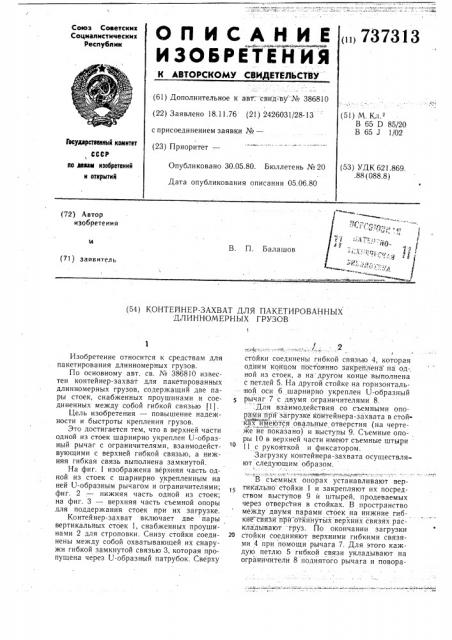

4ОП ИСАНИЕ

ИЗОБРЕЛ Е Н ИЯ п1, 737313

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт."свид-ву"№ 386810 (22) Заявлено 18.11.76 (21) 2426031/28-13 (5!) М. К..

В 65 D 85/20

В 65 J 1/02 с присоединением заявки №вЂ” (23) Приоритет—

Государственный комитет, СССР по лолам изобретений и открытий

Опубликовано 30.05.80. Бюллетень № 20

Дата опубликования описания 05.06.80 (53) УДК 621.869, .88 (088,8) (72) Автор изобретения.:„..4 «>;c-». с " " д0»

«„l

; ;.., @,, " /

В. П. Балашов (7! ) заявитель (54) КОНТЕИНЕР-ЗАХВАТ ДЛЯ ПАКЕТИРОВАННЫХ ДЛИННОМЕРНЫХ ГРУЗОВ

Изобретение относится к средствам для пакетирования длинномерных грузов.

По основному авт. св. ¹ 386810 известен контейнер-захват для пакетированных длинномерных грузов, содержащий две пары стоек, снабженных проушинами и соединенных между собой гибкой связью (1).

Цель изобретения — повышение надежности и быстроты крепления грузов.

Это достигается тем, что в верхней части одной из стоек шарнирно укреплен U-образный рычаг с ограничителями, взаимодействующими с верхней гибкой связью, а нижняя гибкая связь выполнена замкнутой.

На фиг. I изображена верхняя часть одной из стоек с шарнирно укрепленным на ней U-образным рычагом и ограничителями; фиг. 2 — нижняя часть одной из стоек; на фиг. 3 — верхняя часть съемной опоры для поддержания стоек при их загрузке.

Контейнер-захват включает две пары вертикальных стоек 1, снабженных проушинами 2 для строповки. Снизу стойки соеди- 20 нены между собой охватывающей их снаружи гибкой замкнутой связью 3, которая пропущена через U-образный патрубок. Сверху

/ ,-(- 2

3 стойки соединены гибкой связью 4, которая одним койцом постоянно закрейлена на од-, ной из стоек, а на другом конце выполнена с петлей 5. На другой стойке на горизонтальной оси 6 шарнирно укреплен U-образный рычаг 7 с двумя ограничителями 8.

Для взаимодействия со съемными опорами прй загрузке контейнера-захвата в стойках имеются овальные отверстия (на чертеже йе показано) и выступы 9. Съемные опоры 0 в верхней части имеют съемные штыри

11 с рукояткой и фиксатором.

Загрузку контейнера-захвата осуществляют следующим образом.

В съемных опорах устанавливают вертикально стойки 1 и закрепляют их посредством выступов 9 и штырей, продеваемых через отверстия в стойках. В пространство между двумя парами стоек на нижние гибкйе»" связи прй»откинутых верхних связях раскладывают груз. По окончании загрузки стойки соединяют верхними гибкими связями 4 при помощи рычага 7. Для этого каждую петлю 5 гибкой связи укладывают на ограничители 8 поднятого рычага и повора737313

3 чивают последний до упора в стойку. Вынув штыри 11, снимают съемные опоры со стоек.

Пакет прямоугольного сечения длинномерного груза готов для подъема, транспортирования, перегрузок, хранения.

Данный контейнер-захват позволяет повысить надежность крепления грузов, снизить трудоемкость пакетирования и всех погрузочно-разгрузочных работ, улучшить условия труда.

Формула изобретения

Контейнер-захват для пакетированных длинномерных грузов по авт. св. № 386810, 4 отличающийся тем, что, с целью повышения надежности и быстроты крепления, в верхней части одной из стоек шарнирно укреплен U-образный рычаг с ограничителями, взаимодействующими с верхней гибкой связью, а нижняя гибкая связь выполнена замкйутой.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 386810, кл. В 65 D 85/20, 1968.

737313

Рог. 2

Редактор Т.Морозова

Заказ 2586/2

Составитель В. Шилов

Техред К. Шуфрич Корректор В. Синицкая

Тираж 9l4 Подписное

ЦНИИПИ Государственного комйтета СССР по делам изобретений и открытий

I l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, «ул". Проектная, 4
