Устройство для срезки голов железобетонных свай

Устройство для срезки голов железобетонных свай

Иллюстрации

Показать все

Реферат



асГеоФ НАМ

ИСА Я

О П

Союз Советских

Социалистических

Респубпик

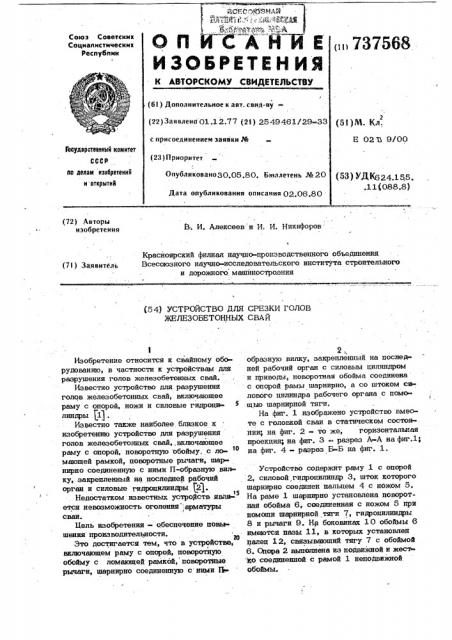

< 11737568

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ (61) Дополнительное к авт. свил-ву (22) Заявлено 01.12.77 (2l) 2549461/29-33 с присоединением заявки .% (6 l ) M. Кд .

Гасударственный комнтет

СССР

E 02 5 9/00 (23) Приоритет

Опубликовано30.05,80. Б оллетень № 20 аа делам изобретений н отхрытнй (5З) Л 624.15,5. ,11(088.8>

Дата опубликования описания 02 06,80

В; И. Алексеев и И. И. Никифоров (72) Авторы изобретения

Красноярский филиал научно-производственного объединения (71) Заявитель Всесоюзного научноисследовательского института строительного и дорожного машиностроения (54) УСТРОЙСТВО ДЛЯ СРЕЗКИ ГОЛОВ

ЖЕЛЕЗОБЕТОННЫХ СВАЙ

Изобретение относится к свайному оборудованию, в частности к устройствам для разрушения голов железобетонных свай.

Известно устройство для разрушения голов железобетонных свай, включающее раму с опорой, ножи и силовые гидроцилиндры. (1) .

Известно также наиболее близкое к изобретению устройство для разрушения голов железобетонных свай,, включающее раму с опорой, поворотную обойму; с ло 1О мающей рамкой, поворотные рычаги, шарнирно соединенную с ними П-образную вилку, закрепленный на последней рабочий орган и силовые гидроцилиндры 21. с

Недостатком известных устройств sansется невозможность оголения арматуры. сваи.

Бель изобретения - обеспечение повышения производительности.

Это достигается тем, что в устройстве, включающем раму с опорой, поворотную обойму с ломающей рамкой, поворотные рычаги, шарнирно соединенную с ними 5»

2 3, образную вилку, закрепленный на последней рабочий орган с силовым цилиндром и приводы, поворотная обойма соединена с опорой рамы шарнирно, а со штоком силового цилиндра рабочего органа с помощью шарнирной тяги.

На фиг. 1 изображено устройство вместе с головкой сваи в статическом состоянии; на фиг, 2 — то же, горизонтальная проекция; на фиг. 3 - разрез А-А на фиг.1; на фиг. 4 - разрез Б-Б на фиг, 1.

Устройство содержит раму 1 с опорой

2, силовой,гицроцилиндр 3, шток которого шарнирно соединен пальцем 4 с ножом 5.

На раме 1 шарнирно установлена поворотная обойма 6, соединенная с ножом 5 при помощи шарнирной тяги 7, гидроцилиндры

8 и рычаги 9. Hp боковинах 10 обоймы 6 имеются пазы 11, в которых установлен палец 12, связывающий тягу 7 с обоймой

6. Опора 2 выполнена из подвижной и жест Ко соединенной с рамой 1 неподвижной обоймы.

Формула изобретения

Устройство для срезки голов железобетонных свай, включающее раму с опорой, поворотную обойму с ломающей рамкой, поворотные рычаги, шарнирно соединенную с ними П-образную вилку, закрепленный на последней рабочий орган с силовым цилиндром и приводы, о т л ичаюшееся тем, что, сцельюпэвышения производительности поворотная обойма соединена с опорой рамы шарнир но, а со штоком силового цилиндра раба чего органа с помощью шарнирной тяги".

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

% 404922, кл. Е 02 1) .9/00, 1971.

2. Авторское свидетельство СССР

М 393403, кл. Е 02 j) 9/00, 1971.

3 73756

Гилропилиндры. 8 при помощи рычаго19 и шарнирно соединенных тяг 13 и 1 связаны с подвижной обоймой 15.

Для транспортировки устройство снабжено проушинами 16 и 17.

Работает устройство следующим образом.

Краном или иным гидрофицированным грузоподъемным средством устройство заводится сверху на сваю. При помощи гидроцилиндров 8 рычаги 9 поворачиваются вокруг своих осей и через тяги 13 и 14 перемещают подвижную обойму 15 до прижатия к свае. После этого включается силовой гидроцилиндр 3 и обойма 6 поворачивается вокруг оси вращения на угол

10-15о, палец 12 тяги 7 при этом пере

Мешается по пазу 11 в левое положение.

Происходит разрыв переднего пояса арматуры. При обратном, ходе штока гидроцилиндра 3 палец 12 тяги 7 перемещается по пазу 11 боковин 10, занимает крайнее правое положение и поворачивает обойму

6 до упора пальца 12 в ®.

После образования трещины и разрыва zs арматуры сваи нож 5 заходит между оторванной головкой и сваей, опрокидывая головку сваи вправо.

В этот момент палец 12 по пазу 11 перемещается в крайнее левое положение, зю обойма 6 занимает. крайнее правое положе ние и не препятствует опрокидыванко головки сваи на грунт. Обратным ходом штока гидроцилиндра нож 5 и обойма 6 возвращаются в HcxolIHoe положение, а втягиванием штоков гидроцилиндров 8 по

8 движная обойма 15 отходит от сваи, освобождая устройство от связи со сваей.

Затем устройство за проушины 16 и

17 опускается до проектной отметки, обойма 15 прижимается описанным образом к свае, нож 5 внедряется в бетон и скалывает его между арматурой. Нож 5 имеет паз в средней части для обеспечения возможности оголения центрального стержня сваи, При необходимости скол производится в несколько приемов.

Такое конструйтивное выполнение усч ройства для срезки голов железобетонных свай обеспечивает высококачественную поверхность излома и оголение арматуры без затрат ручного труда.

737568
