Реферат



, >.

,г :, >;„ пат еч,.), я з ;1;.. ъ

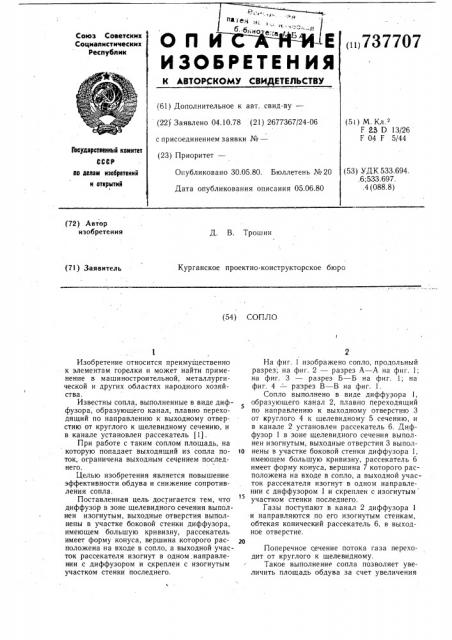

ОП И " " Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<11 737707

К АВТОР :КОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.10.78 (21) 2677367/24-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

F 23 D 13/26

F 04 F 5/44

Гвсударствеииый комитет (53) УДК 533.694. .6;533.697. .4 (088.8) Опубликовано 30.05.80. Бюллетень №20 ао делим изобритеиий и открытий

Дата опубликования описания 05.06.80 (72) Автор изобретения

Д. В. Трош и н

Курганское проектно-конструкторское бюро (? I ) Заявитель (54) СОП,ЛО

Изобретение относится преимущественно к элементам горелки и может найти применение в машиностроительной, металлургической и других областях народного хозяйства.

Известны сопла, выполненные в виде диффузора, образующего канал, плавно переходящий по направлению к выходному отверстию от круглого к щелевидному сечению, и в канале установлен рассекатель (1).

При работе с таким соплом площадь, на которую попадает выходящий из сопла поток, ограничена выходным сечением последнего.

Целью изобретения является повышение эффективности обдува и снижение сопротивления сопла, Поставленная цель достигается тем, что диффузор в зоне щелевидного сечения выполнен изогнутым, выходные отверстия выполнены в участке боковой стенки диффузора, имеющем большую кривизну, рассекатель имеет форму конуса, вершина которого расположена на входе в сопло, а выходной участок рассекателя изогнут в одном .направлении с диффузором и скреплен с изогнутым участком стенки последнего.

На фиг. 1 изображено сопло, продольный разрез, на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 1.

Сопло выполнено в виде диффузора 1, образующего канал 2, плавно переходящий по направлению к выходному отверстию 3 от круглого 4 к щелевидному 5 сечению, и в канале 2 установлен рассекатель 6. Диффузор 1 в зоне щелевидного сечения выполнен изогнутым, выходные отверстия 3 выпол10 нены в участке боковой стенки диффузора 1, имеющем большую кривизну, рассекатель 6 имеет форму конуса, вершина 7 которого расположена на входе в сопло, а выходной участок рассекателя изогнут в одном направлении с диффузором 1 и скреплен с изогнутым участком стенки последнего.

Газы поступают в канал 2 диффузора 1 и направляются по его изогнутым стенкам, обтекая конический рассекатель 6, в выходное отверстие.

Поперечное сечение потока газа переходит от круглого к щелевидному.

Такое выполнение сопла позволяет увеличить площадь обдува за счет увеличения

737707 з площади выходного отверстия сопла и уменьшить сопротивление путем установки конусного рассекателя изогнутым в одном направлении с диффузором и скрепленным с изогнутым участком стенки последнего.

Формула изобретения

Сопло, преимущественно горелки, выполненное в виде, диффузора, образующего канал, плавно переходящий по направлению к выходному отверстию от круглого к щелевидному сечению, и в канале установлен рассекатель, отличающееся тем, что, с целью. повышения эффективности обдува и снижения сопротивления, диффузор в зоне щелевидного сечения выполнен изогнутым, выходные отверстия выполнены в участке боковой стенки диффузора, имеющем большую кривизну, рассекатель имеет форму конуса, вершина которого расположена на входе в сопло, а выходной участок рассекателя изогнут в одном направлении с диффузором и скреплен с изогнутым участком стенки последнего.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 340838, кл. F 23 D 13/00, 1970.

737707

8""В фиг.Ф
