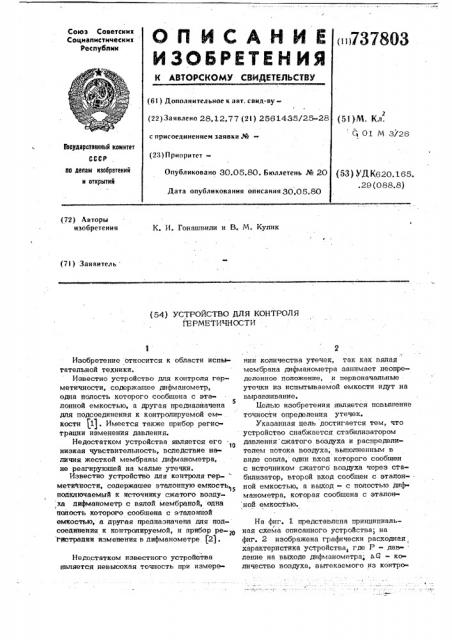

ОП ИСАНИЕ

ЙЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (1!)7378ОЗ (61) Дополнительное к авт. свид-ву(22) Заявлено 28.12.77 (2l ) 2561435/25-28 с присоединением заявки №{23) Приоритет—

Опубликовано 30.05.80. Беллетень № 20

Дата опубликования описания 80.05.80 (51)М. Кл.

01 М 3/26

Гооударотеенный комитет

СССР но делам изобретений и открытий (53) УДК620.165. .29 (088.8) (72) Авторы изобретения

К. И. Гонашвили и В. И. Кулик (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

ГЕРМЕТИЧНОСТИ

Изобретение относится к области испытательной техники.

Известно устройство для контроля герметичности,. содержащее дифманометр, одна полость которого сообщена с эталонной емкостью, а другая предназначена

5 для подсоединения к контролируемой емкости P). Имеется также прибор регистрации изменения давления.

Недостатком устройства является его низкая чувствительность, вследствие наличия жесткой мембраны дифманометра, не реагирующей на малые утечки.

Известно устройство для контроля гер- мети!тности, содержащее эталонную емкость„ подключаемый к источнику сжатого воздуха дифманометр с вялой мембраной, одна полость которого сообщена с эталонной емкостью, и другая предназначена для подсоединения к контролируемой, и прибор ре гис!трации изменения в дифманометре )2) .

Недостатком известного устройства является невысокая точность при измере2 нии количества утечек, так как вялая мембрана дифманометра занимает неопределенное положение, и первоначальные утечки из испытываемой емкости идут на выравнивание.

Целью изобретения является повышение точности определения утечек.

Указанная цель достигается тем, что устройство снабжается стабилизатором давления сжатого воздуха и распределителем потока воздуха, выполненным в виде сопла, один вход которого сообщен с источником сжатого воздуха через стабилизатор, второй вход сообщен с эталон- . ной емкостью, а выход — с полостью дифманометра, которая сообщена с эталонной емкостью.

На фиг. Х представлена принципиальная схема описанного устройства; на фиг. 2 изображена графически расходная характеристика устройства, где Р— дав ление на выходе дифманометра; ьG - количество воздуха, вытекаемого из контро3 73 лируемого изделия после срабатывания запорного клапана.

Линия 8 - расходная характеристика без распределителя потока воздуха, а линия С - с применением распределители А4 è А2 - рабочие точки дифманометра в момент срабатывания запорного клапана.

Устройство содержит эталонную емкость 1, через стабилизатор 2. давления сообщенную с источником сжатого воздуха н через запорный клапан 3 с контролируемой емкостью 4.

Эталонная и кбнтролируемая емкости подсоединяются к различным полостям дифманометра 5 с вялой мембраной 6. Полость дифманометра с контролируемой емкостью сообщена с прибором 7 регистрации изменения давления. Между эталонной емкостью 1 и соответствующей ей полостью дифманометра 5 установлен распределитель потока воздуха, выполненный в виде соп ла 8, один sxaa которого сообщен с источ,ником сжатого воздуха через стабилизатор 9, второй вход сообщен с эталонной емкостью 1, а выход - c полостью дифманометра, которая сообщена с эталонной емкостью.

Устройство работает следующим образом.

Сжатый воздух, проходя стабилизатор

2 давления, поступает через распределитель 8 потока воздуха к полости дифманометра 5, соответствующей эталонной емкости 1, и одновременно, проходя запорный клапан 3 по магистрали сжатого воздуха, поступает к контролируемой емкости 4 и соответствующей ей полости днфманометра 5.

Сжатый воздух, проходя стабилизатор 9 давления, поступает также ко входу распределителя 8 подачи воздуха. На выходе распределителя 8 подачи воздуха возникает избыточное давление относительно входа в эталонную емкость, вхо да" в контролируемую емкость и, следовательно, создается избыточное давление относительно полости дифманометра, соответствующей контролируемой емкости.

Вялая мембрана 6 дифманометра 5„ натягиваясь, занимает рабочее положенне и в"конце заполнения контролируемого

7803 ф

1 иэделия происходит автоматический сдвиг расходной характеристики устройства влево (см. фиг. 2).

По сигналу, поступающему из системы управления (на чертеже не показа. но), срабатывает запорный клапан 3 и разобщает эталонную 1 и контролируемую 4 емкости.

Иэ-за возможных утечек из контро10 лируемой емкости 4 начинает понижаться давление в полости дифманометра 5, соединенной с контролируемой емкостью.

Затем происходит фиксация показаний приприбора регистрации.

15 Годной считается емкость, если за время контроля количество вытекающего воздуха не превышает нормы, которая . задана техническим условием емкости.

Устройство для контроля герметичнос20 ти позволит повысить производительность процесса измерения герметичности на

30%.

25 Формула изобретения

Устройство для контроля герметичности, содержащее эталонную емкость, подключаемый к источнику сжатого воздуза дифманометр с вялой мембраной; одна полость которого сообщена с эталонной„ емкостью, а другая предназначена дпя подсоединения к контролируемой, и при бор регистрации изменения давления в

Ç5 дифманометре, о т л и ч а ю щ е е с я тем, что, с целью повышения точности определения утечек, оно снабжено стаби-лизатором давления сжатого воздуха и распределителем потока воздуха, выпол40 ненным в виде сопла, один вход которого сообщен с источником сжатого воздуха через стабилизатор, второй вход сообщен с эталонной емкостью, а выход — с полостью дифманометра, которая сообще45 на с эталонной емкоСтью.

Источники информации, принятые во внимание при .экспертизе

1. Патент ФРГ % 1930528, кл. 42 к 30/01, 1973.

2. Патент Франции М 2040518, кл. Q 01 М 3/00 1971 (прототип).
