" . -а О,а; п и С A í é

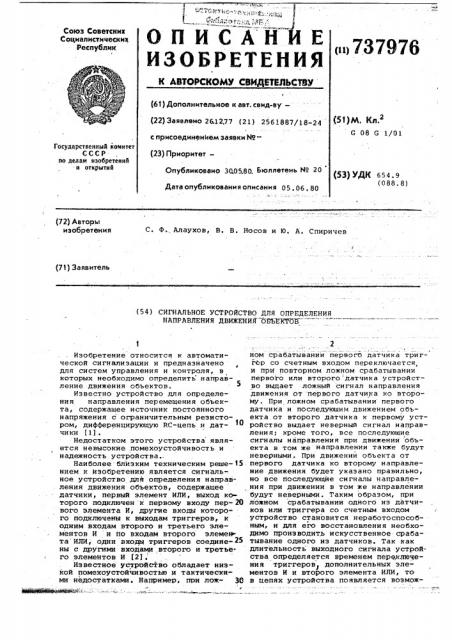

Союз Советских

Социалистических

Республик

«»737976 (61) Дополнительное к авт. свид-ву— (22) Заявлено 26,12,77 (21) 2561887/18-24 (51)М. Кл.

С 08 G 1/01 с присоединением заявки ¹Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

Опубликовано 3005,80 Бюллетень ¹ 20 (53) УДК 654.9 (088. 8) Дата опубликования описания р 5. 06, 8р (72) Авторы изобретения

С. Ф.. Алаухов, В. В. Носов и Ю. A. Спиричеэ (71) Заявитель (54 ) СИГНАЛЬНОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

НАПРАВЛЕНИЯ ДВИЖЕНИЯ ОБЧЖЖГОВ

Изобретение относится к автоматической сигнализации и предназначено для систем управления и контроля, э которых необходимо определить направление движения объектов.

Известно устройство для определения направления перемещения объекта, содержащее источник постоянного напряжения с ограничительным резистором, дифференцирующую RC-цепь и датчики (1) .

Недостатком этого устройства является невысокие помехоустойчиэость M надежность устройства..

Наиболее близким техническим peule- 15 нием к изобретению является сигнальное устройство для определения направления движения объектов, содержащее датчики, первый элемент ИЛИ, выход ко» торого подключен к первому входу пер- 20 вого элемента И, другие входы которого подключены к выходам триггеров, к одним входам второго и третьего элементов И и по входам второго элемен та ИЛИ,- одни входы триггеров соедине-25 ны с другими входаьае второго и третьего элементов И (22.

Известное устройство обладает низкой помехоустойчивостью и тактическими недостатками. Например, при лож- 30

2 ном срабатывании первого датчика триггер со счетным входом переключается, и прИ повторном ложном срабатывании первого или второго датчика устройство выдает ложный сигнал направления движения от первого датчиха ко второму. При ложном срабатывании первого датчика н последующим движением объекта от второго датчика к первому устройство выдает неверный сигнал направления; кроме того, все последующие сигналы направления при движении объекта в том же направлении также будут неверными. При движении объекта от первого датчика ко второму направление движения будет указано правильно, но все последующйе сигналы направления при движении в том же направлении будут неверными. Таким образом, при ложном срабатывании одного иэ датчиков или триггера со счетным входом устройство становится неработоспособным, и для его восстановления необходимо производить искусственное срабатывание одного иэ датчиков. Так как длительность выходного сигнала устройства определяется временем переключения триггеров дополнительных элеР ментов И и второго элемента ИЛИ, то в цепях устройства появляется возмож737976 ность конкуренции сигналов, при этом на выходе устройства после правильного сигнала направления может появиться ложный сигнал направления.

Перечисленные недостатки затрудняют использование известного устройства.

Целью изобретения является повышение надежности и помехоустойчивости устройства.

Цель достигается тем, что в сигнальное устройство для определения направления движения объектов внедены формирователи импульсов, элементы задержки и третий элемент ИЛИ, один датчик подключен ко входам первого и второго Формирователей импульсов, 15 другой датчик соединен со входами тре* тьего и четвертого формирователей импульсов, выходы первого и четвертого формиронателей импульсов подключены соответственно к одним входам триг- М герон, выходы второго и третьего формирователей импульсов соединены со входами первого элемента ИЛИ, выход первого элемента И через один элемент задержки подключен к одному входу 25 третьего элемента ИЛИ, другой вход которого через другой элемент задерж "ки соединен с выходом второго элемента ИЛИ,. а выход третьего элемента ИЛИ подключен к другим входам триггеров, На чертеже приведена функциональная блок-схема устройства.

Устройство содержит датчики 1 и 2, триггеры 3 и 4, перный 5, второй б, третий 7 элементы И, элемент 8 задерж- З5 ки, первый — четвертый формирователи

9-12 импульсов, первый — третий элементы ИЛИ 13 — 15.

При отсутствии движущегося объекта на выходах A и Б сигналы отсутствуют, триггеры 3 и 4 сброшены, элементы И заперты. При поступлении сигнала, например, с датчика 1 по переднему фронту сигнала формирователем 9 формируется импульс, переключающий, триггер 3, выходной потенциал которого подготав.ливает элементы И 5, 7, а через элемент ИЛИ 14 поступает на вход 8 элемента задержки. По заднему фрону сигнала датчика 1 формиронателя 10 формируется импульс, поступающий через элемент ИЛИ 13 на вход элемента И 5, но не проходит на его выход, так как триггер 4 находится в сброшенном состоянии.

При продвижении объекта дальше появляется сигнал с датчика 2, по его переднему фронту формирователем 12 формируется импульс, переключающий триггер 4 и проходящий через элемент .И б и на выход А. Потенциал с выхода триггера 4 поступает на вход элемента

И 5. По заднему фронту сигнала датчика 2 формирователем 11 формируется импульс, проходящий через элемент ИЛИ

13» элемент И 5, на вход элемента 8 з адержки. С выхода. элемента,8 задержки сигнал через элемент ИЛИ 15 поступает на входы триггерон 3, 4, сбрасывая их и принодя устройство в исходное состояние, Элемент 8 задержки служит для надежного сбрасывания триггеров 3, 4, При ложном срабатывании одного из датчиков сигнал е переключившегося триггера через элемент ИЛИ 14 поступает на вход элемента 16 задержки и через заданный промежуток временг4 проходит на входы триггеров 3 и 4, сбрасывая переключившийся триггер и приводя устройство н исходное состояние.

Время задержки сигнала элементом

16 задержки должно быть более максимального интервала между импульсами датчиков. При движении объекта от датчика 2 к датчику 1 устройство работает аналогичным образом, при этом сигнал появляется на выходе Б.

Преимуществом предлагаемого устройства являются его поостота, более высокая надежность, помехоустойчивость и достоверность получаемой информации.

Формула изобретения

Сигнальное устройство для определения направления движения объектов, содержащее датчики, первый элемент

ИЛИ, выход которого подключен к первому нходу перного элемента И, другие входы которого подключены к выдам триггерон, к одним входам второго и третьего элементов И и ко входам второго элемента ИЛИ, одни входы триггеров соединены с другими входами второго н третьего элементов И, о т л ич а ю щ е е с я т м, что, с целью повышения помехоустойчивости и надежности устройства, в него введены рмиронателн импульсов, элементы за— держки и третий элемент ИЛИ, один датчик подключен ко входам первого и второго формирователей импульсов, другой датчик соединен со входами третьего и четвертого формирователей импуль сов, выходы первого н четнертого фор-. мирователей импульсов подключены соответственно к одним входам триггеров, выходы второго и третьего формирователей импульсов соединены со входами первого элемента ИЛИ, выход первого элемеита И через один элемент задержки подключен к одному входу третьего элемента ИЛИ, другой вход которого через дрязгой элемент задержки соединен с выходом второго элемента ИЛИ, а выход третьего элемента ИЛИ подключен и другим входам триггеров. г

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 363924, кл. G 01 Р 13/00, 1973.

2. Авторское свидетельство СССР

У 504220, клС.G 08 В 23/00, 1975 (гтрототип).

737976

Тираж 682

Заказ 2667/30

Подписное

БНЙИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП Патент, r. ужгород, ул. Проектная, 4

Составитель В. Андриевский

Редактор А, Купрякова . Техред Н.Ковалева КорректорА ° Гриценко
