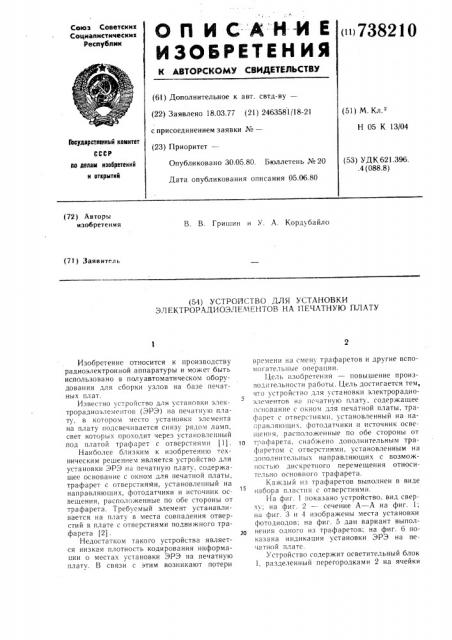

О П И С- А Н--И Е »»738210

ИЗЬБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свтд-ву— (22) Заявлено 18.03.77 (21) 2463581)18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. 2

Н 05 К 13/04

Гооударотаеиный комитет (53) УДК 621.396..4 (088.8) Опубликовано 30.05.80. Бюллетень №20

Дата опубликования описания 05.06.80 до делам изобретений и открытий (72) Авторы изобретения

В. В. Гришин и У. А. Кордубайло (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ НА ПЕЧАТНУЮ ПЛАТУ

Изобретение относится к производству радиоэлектронной аппаратуры и может быть использовано в полуавтоматическом оборудовании для сборки узлов на базе печатных плат.

Известно устройство для установки электрорадиоэлементов (ЭРЭ) на печатную плату, в котором место установки элемента на плату подсвечивается снизу рядом ламп, свет которых проходит через установленный под платой трафарет с отверстиями (1) .

Наиболее близким к изобретению техническим решением является устройство для установки ЭРЭ на печатную плату, содержащее основание с окном для печатной платы, трафарет с отверстиями, установленный на направляющих, фотодатчики и источник осве|цения, расположенные по обе стороны от трафарета. Требуемый элемент устанавливается на плату в места совпадения отверстий в плате с отверстиями подвижного трафарета (2) .

Недостатком такого устройства является низкая плотность кодирования информации о местах установки ЭРЭ на печатную плату. В связи с этим возникают потери времени на смену трафаретов и другие вспомогательные операции.

Цель изобретения — повышение производительности работы. Цель достигается тем, что устройство для установки электрорадиоэлементов на печатную плату, содержащее основание с окном для печатной платы, трафарет с отверстиями, установленный на накравляюгцих, фотодатчики и источник освеLlkåí»ÿ, расположеkIíûå по обе стороны от трафарета, снаожено дополнительным трафаретом с отверстиями, установленным на дополнительных направляющих с возможностью дискретного перемещения относительно основного трафарета.

Каждый из трафаретов выполнен в виде набора пластин с отверстиями.

На фиг. 1 показано устройство. вид сверху; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 и 4 изображены места установки фотодиодов: на фиг. 5 дан вариант выполнения одного из трафаретов; на фиг. 6 показана индикация установки ЭРЭ на печатной плате.

Устройство содержит осветительный блок

1, разделенный перегородками 2 на ячейки

738210 с осветительными элементами 3 и цветное стекло 4. Осветительный блок прикреплен болтами 5 к основанию 6, которое состоит из размещенных одна над другой двух рамок 7 и 8 с направляющими 9 и 10 для трафаретов 11 и 12. В рамке 7 в окне 13 установлена печатная плата 14. Обе рамки снабжены шкалами для определения координат трафаретов, а рамка 3 отверстиями 15, 16, 17 и 18, в которых установлены фотодиоды 19.

В трафаретах (фиг. 5) в определенных узлах координатной сетки имеются отверстия 20 и 21 для индикации мест установки и ориентации ЭРЭ, отверстия 22 для задания программы перемещения трафаретов, отверстия 23 для задания программы включения осветительных элементов и отверстия

24 для выноса дополнительной информации на экран 25 устройства.

Каждый из трафаретов может быть вы<юлнен в виде набора пласгин с отверстиями, которые образуют при их совмещении сквоз- ные отверстия трафаретов.

Устройство работает .".едh <оп(им ос разом.

В направляюгцие 9 и (О рамок 7 и 8 устанавливаются трафарсгы !! и 12 в положение первой устанавл 18аемой группе

ЭРЭ. В окно 13 вставляется печатная плата !

4. Осветительные элементы 3 осветитетельного блока 1 через совпавшие отверстия

20 трафаретов подсвечива.ог на печатной плате монтажные места, в когорые устанавливаются 3Ð3 первой группы. Ориентация элементов <роизводится по снеговым меткам, проецируемым на поверхн<гс ь печатной платы 14 через совпавшие <тгвсрстия 21 трафаретов 11 и 12. В качествг примера на фиг. 6 приведена ориентация тра1зисторов в двух з$ вариантах (Ill, IV), резистора (\/) и диод< (I).

Гlосле установки последнего ЭРЭ данной группы происходит изменение положения трафаретов на величину. соогв TcTB) þøólo совмещению отверстий 21 графаретов для а(г указания месг и ориентации следующей груll— пы ЭРЭ, устанавливаемой II!! печатную плату 14. При этом программа перемещений трафаретов задается отверстиями 22 следующим образом.

В исходном положении отверстия 22 совмещены с одним из отверстий рамки 7, например отверстием 15. Это означает, что после установки последнего ЭРЭ первой группы включенный оператором привод переместит один из трафаретов в направлении, соответствующем направлению, указанному на рамке 7 у отверстия 15 (фиг. 3).

Привод отключается в тот момент, когда отверстия 22 обоих трафаретов совместятся с любым из отверстий на рамке 7. Далее цикл повторяется.

Изобретение позволяет повысить производительность устройства путем увеличения плотности кодирования информации о местах установки электрорадиоэлементов на печатные платы, сократить затраты на переналадку устройства.

Формула изобретения

1. Устройство для установки электрорадиоэлсментов на печатную плату, содержащее основание с окном для печатной платы, трафарет с отверстиями, установленный на направляющих, фотодатчики и источник освещения, расположенные по обе стороны от трафарета, от,гинающееся тем, что, с цель<о повь.щения производительности работы, оно снабжено iloïîëíèòåëüíûì трафаретом с отверстиями. установленным на дополнительных направляющих с возможностью дискретного переме|цения относительно основного трафарета.

2. Устройство по и. 1, orëè÷èþùååñÿ тем, что каждый из трафаретов выполнен в виде набора пластин с отверстиями.

Источники информации, принятые во внимание при.экспертизе

1. Патент США Ло 3667104, кл. 29 — 203 В, опубли к. 6.06.72.

2. Заявка ФРГ Лгг 2344933, кл. Н 05 К 13/04. опублик. 24.01.75 (прототип

738210
