Класс 42Ь, 23в1

87а, 22

Ля 73838

СССР

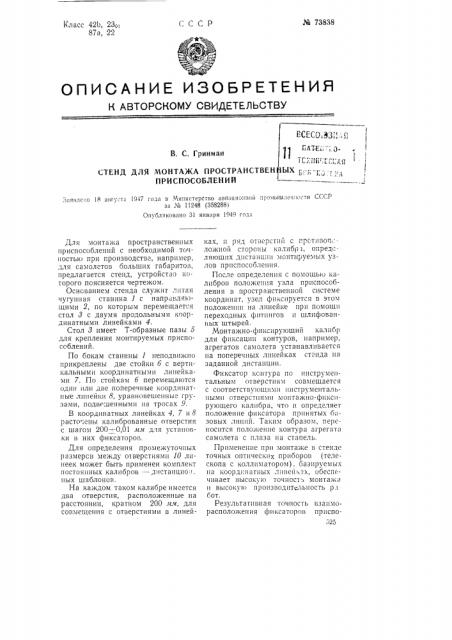

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. С. Гринман

СТЕНД ДЛЯ МОНТАЖА ПРОСТРАНСТВЕН

ПРИСПОСОБЛЕНИЙ лаявао .о 18 августа 1947 года в Министерство авиационной про))вишпвв)и1сти СССР за М 11248 (358288 1

Опубликовано 31 январи 1949 года

Для монтажа пространственных приспособлений с необходимой точностью при производстве, например, для самолетов оольших габаритов, предлагается стенд, устройство которого поясняется чертежом.

Основанием стенда служит литая чугунная станина 1 с направляющими 2, по которым перемещается стол 8 с двумя продольными ксс1)динатными линейками 4, Стол 8 имеет Т-образные пазы б для крепления монтируемых приспособлений.

По бокам станины 1 неподвижно прикреплены две стойки б с вертикальными координатными линейками 7. По стойкам б перемещаются один или две поперечные координатные линейки 8, уравновешенные грузами, подвешенными иа тросах 9.

В координатных линейках 4, 7 и 8 расточены калиброванные отверстия с шагом 200 0,01 л1.и для установки в них фиксаторов.

Для определения промежуточных размеров между отверстиями 10 линеек может быть применен комплект постоянных калибров — дистанцио; . пых шаблонов.

На каждом таком калибре имеется два отверстия, расположенные на расстоянии, кратном 200 л1я, для совмещения с отверстиями в линейках, и ряд отверстий с грстивог.; ложной стороны калибр), определяющих дистангиш монтируемых узлов приспособления.

После определения с помощью калибров положения узла приспособления в пространственной системе координат, узел фиксируется в этом положении на линейке при помощи переходных фитингов и шлифованных штырей.

Монтажно-фиксирующий калибр для фиксации контуров, например, агрегатов самолета устанавливается на поперечных пинейках стенда на заданной дистанции.

Фиксатор контура по инструментальным отверстиям совмещается с соответствующими инструментальными отверстиями монтажно-фиксирующего калибра, что и определяет положение фиксатора принятых базовых л1)иий. Таким ооразом, переносится положение контура агрегата самолета с плаза па стапель.

Применение при монтаже â стенде точных оптических приооров (телескопа с коллиматором), базируемых

11а коорд1 .»aт»ых липеи«ах, Осеспе чивает высокую точность монтажа и Высок) к) произвсдитсяы10сть pË бот.

Результативная точность взаиморасположения фиксаторов приспо525

Хо 73838 собления в стенде, имеющем рабочие габариты 5; 1, 5; 2 я, нахоIIITcB в пределах 0,2 мл.

Предмет изобретения

1. Стенд для монтажа пространственных приспособлений посредством трех расположенных во взаим »перпендикулярных плоскостях координатных линеек, от л и ч а ю щ и йс я тем, что в последних расточепы калиброванные отверстия с одинаковым расстоянием между центрами для установки в них фиксаторов, а для определения промежуто гиых размеров между отверстиями линейки снабжены постоянными калtlopàìè, имеющими два отверстия для совме щения с отверстиями в линейках ряд отверстий для установки в ни фиксаторов, определяющих дистаи ции монтируемых узлов приспособ лений.

2. Форма выполнения стенда п< и. 1, отл и ч а ю гц а я с я тем, чтс вертикальные стойки стенда с закрепленными на них координатным лишейками неподвижны, в то время как горизонтальные линейки подвижны: одни перемещаются в вертикальиой плоскости (по стойкам), др тие в плоскости перпендикулярной к последней (вместе со столом по í",правлянишим станины) .
