Клапан для закрытых оросительных систем
Иллюстрации
Реферат

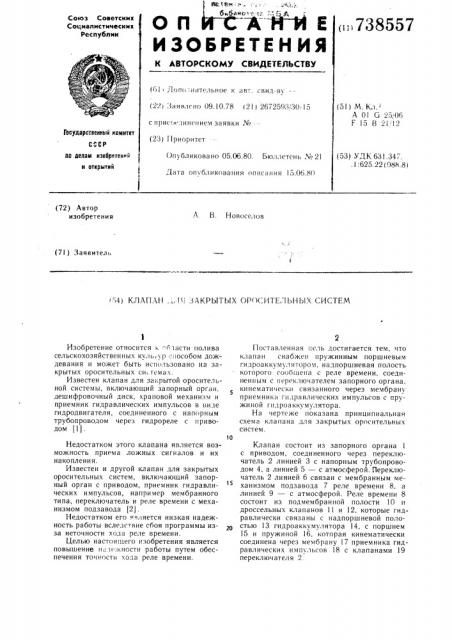

лв.т<в<:-.... «<, б«бикоi:,: ", "л,„A
ОП Ê
ИЗОБРЕТЕН ИЯ
Союз Советски к
Социалистическик
Республик
< 738557
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l Доп<> нптельное к авт. свид-ву— (22) Заявлено 09.!0.78 (21) 2672593<30-15 с прис<в .«ш«н нем заявки № (23) I (риоритет (51) М. Кл.
А 01 G 2506
F 15 В 21 !?
Государственный комитет
СССР (53) УД К 631. 347. .1:625.22 (088 8) ло делам иэооретеннй и открытий
Опубликовано 05.06.80. Бюллетень №21
Дата опубликования описания 15.06.80 (72) Автор изобретения
А. В. Новоселов (71) Заявител»
<54) КЛАПА!1,:, 1! ЗАКРЫТЫХ ОРОСИТЕ 1ЬНЫХ СИСТЕМ
Изобретение относится к:" 1асти полива сельскохозяйственных куль ур способом дождевания и может быть использовано на закрытых оросительных си,темах.
Известен клапан для закрытой оросительной системы, включающий запорный орган, дешифровочный диск, храповой механизм и приемник гидравлических импульсов в виде гидродвигателя, соединенного с напорным трубопроводом через гидрореле с приводом (1) .
Недостатком этого клапана является возможность приема ложных сигналов и их накопления.
Известен и другой клапан для закрытых оросительных систем, включающий запорный орган с приводом, приемник гидравлических импульсов, например мембранного типа, переключатель и реле времени с механизмом подзавода (2).
Недостатком его я ляется низкая надежность работы вследствие сбоя программы изза неточности хода реле времени.
Целью настоящего изобретения является повышение и.. и гкности работы путем обеспечения точности хода реле времени.
Поставленная пель достигается тем, что клапан снабжен пружинным поршневым гидроаккумул ятором. надпоршневая полость которого сооб<цена с реле времени, соединенным с переключателем запорного органа, кинематически связанного через мембрану приемника r»дравлических импульсов с пружи ной гидро а кку мул ятора.
На чертеже показана принципиальная схема клапана для закрытых оросительных систем. (о
Клапан состоит из запорного органа 1 с приводом, соединенного через переключатель 2 линией 3 с напорным трубопроводом 4, а линией 5 — с атмосферой. Переключатель 2 линией 6 связан с мембранным механизмом подзавода 7 реле времени 8, а линией 9 — с атмосферой. Реле времени 8 состоит из подмембранной полости 10 и дроссельных клапанов 11 и 12, которые гидравлически связаны с надпоршневой полостью 13 гидроаккумулятора 14, с поршнем
15 и пружиной 16, которая кинематически соединена через мембрану 17 приемника гидравлических импульсов 18 с клапанами 19 переключателя 2.
73855
Форл ула изобретения
4S
3
Клапан работает следующим образом, При создании давления в сети вода из аппарата трубопровода 4 поступает в надмембранную полость приемника гидравлических импульсов 18, положение мембраны
17 которого определяется степенью зарядки гидроаккумулятора 14. При разряженном до минимального уровня гидроаккумуляторе 14 мембрана 17 под действием воды максимально прогибается и вода из привода запорного органа 1 через линию 3, переключатель 2 и линию 5 стекает в атмосферу и запорный орган открывается. В этот период вода из напорного трубопровода 4 через переключатель 2 и линию 6 поступает в механизм подзавода 7 и масло из подмембранной полости 10 через дроссельный клапан 12 с заданной скоростью подается в надпоршневую полость 13 гидроаккумулятора 14, поршень 15 при этом перемещается и сжимает пружину 16, т. е. происходит зарядка гидроаккумулятора. Через заданный дроссельным клапаном 12 реле 8 промежуток времени уровень зарядки гидроаккумулятора 14 достигнет заданной величины, при которой возможен прием гидравлического импульса снижения давления от открытия очередного запорного органа. В случае опережающего открытия очередного запорного органа давление в напорном трубопроводе 4 несколько снижается, сила давления воды на мембрану 17 приемника гидравлических импульсов
18 уменьшается и она под действием заряженного гидроаккумулятора занимает крайнее верхнее положение. Вода из напорного трубопровода 4 через переключатель 2 и линию 3 поступает в привод запорного органа 1 и закрывает его. При этом вода из механизма подзавода 7 через линикэ 6, переключатель 2 и линию 9 стекает в атмосферу. Под действием пружины 16 поршень
15 с заданной скоростью выталкивает масло из надпоршневой полости 13 через дроссельный клапан 11 в подмембранную полость 10. Через заданный реле 8 промежуток времени уровень зарядки гидроаккумулятора достигает минимальной величины, при которой возможен прием гидравлического импульса повышения давления от закрытия отработавшего запорного органа.
В случае опережающего закрытия отработавшего органа давление на приемник гидравлических импульсов 18 увеличивается и мембрана 17 занимает крайнее нижнее положение. Если опережающего закрытия отработавшего запорного органа не произойдет, то гидроаккумулятор 14 будет разряжаться до тех пор, пока усилие пружины
16 не будет меньше силы давления воды на мембрану 17 приемника гидравлических
5О
15 гю
7
4 импульсов 18, в результате чего она займет также крайнее нижнее положение, при котором вода из трубопровода 4 через переключатель 2 и линию 5 стекает в атмосферу. Запорный орган 1 открывается, гидроаккумулятор 14 начинает заряжаться с заданной скоростью, и рабочий цикл повторяется.
При изменении программы гидроаккумуляторы 14 чередующихся в работе запорных органов 1, например на одном оросительном трубопроводе, заряжаются в соответствии с выбранным шагом разрядки, который превышает двойную ошибку хода реле времени 8. При опережающем выключении отработавшего запорного органа 1 импульс повышения давления принимается только очередным запорным органом, уровень разрядки гидроаккумулятора 14 которого к этому времени достигает заданной величины. В случае опережающего включения очередного запорного органа импульс понижения давления принимается только отработавшим запорным органом, уровень зарядки гидроакку мул ятора 14 которого к этому времени достигает заданной величины. Разовая продолжительность работы и перерыва запорного органа 1 регулируется настройкой реле времени 8, а общая — дополнительно количеством повторных циклов.
Таким образом повышается надежность работы клапана для закрытых оросительных систем путем обеспечения точности хода реле времени, что также снижает паузы ожидания при переключении запорных органов и повышает производительность.
Клапан для закрытых оросительныx систем, включающий запорный орган с приводом, приемник гидравлических импульсов, например мембранного типа, переключатель и реле времени с механизмом подзавода. отличающийся тем, что, с целью повышения надежности работы путем обеспечения точности хода реле времени, клапан снабжен пружинным поршневым гидроаккумулятором, надпоршневая полость которого сообщена с реле времени, соединенным с переключателем запорного органа, кинематически связанного через мембрану приемника гидравлических импульсов с пружиной гидроаккумулятора.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
¹ 535927, кл. А Ol G 25/06, 1975.
2. Авторское свидетельство СССР № 389756, кл. А 01 G 25/00, 1970.
788557
Составитель В. Цуканов
Редактор О. Иванова Техред К. Шуфрнч Корректор М. Пожо
Заказ 2698/2 Тираж 723 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5
<Ьилиал ППП «Патент» r. Ужгород, ул. Проектная, 4
