Прибыльная надставка с теплоизоляционной футеровкой

Прибыльная надставка с теплоизоляционной футеровкой

Иллюстрации

Показать все

Реферат



.1т! . 73858

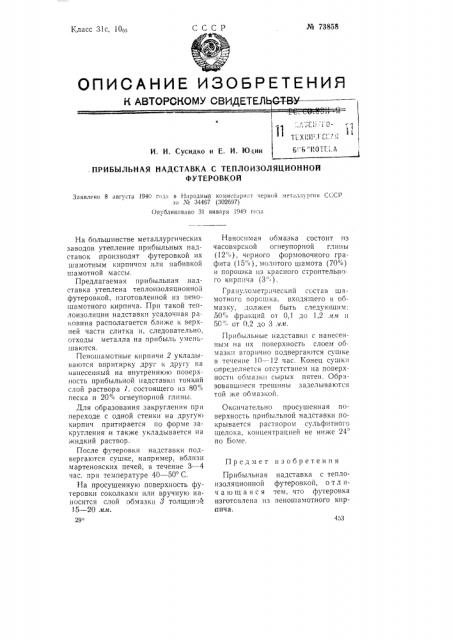

СССР

Класс 31с, 10о;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д двтодддому авиддтддддддд—

"fi "1д

И. И. Сусидко и Е. И. Юдин. ПРИБЫЛЬНАЯ НАДСТАВКА С ТЕПЛОИЗОЛЯЦИОННОЙ

ФУТЕРОВКОЙ

Заявлено 8 августа 1940 г >лл в Народный когиисслрилт черной металл>ргии СССР ал Хв 34487 (302697) Опубликовано 31 января 1949 голл

Предмет изобретения

Прибыльная изоляционной чающаяся изготовлена нз пича. надставка с теплофутеровкой, о т л итем, что футеровка пеношамотного кир29":

483

На большинстве металлургических заводов утепление прибыльных надстанок производят футеровкой их шамотным кирпичом или набивкой шамотной массы.

Предлагаемая прибыльная надставка утеплена теплоизоляционной футеровкой, изготовленной из пеношамотного кирпича. При такой теплоизоляции надставки усадочная раковина располагается ближе к верхней части слитка и, следовательно. отходы металла на прибыль уменьшаются.

Пеношамстные кирпичи 2 укладываются впритирку друг и другу на нанесенный на внутреннюк> поверхность прибыльной надставки тонкий слой раствора 1, состоящего из 80". o песка и 20ао огнеупорной глины.

Для образования закругления при переходе с одной стенки на другук> кирпич притирается по форме закругления и также укладывается на жидкий раствор.

После футеровки надставки подвергаются сушке, например, вблизи мартеновских печей, в течение 3 — 4 час. при температуре 40 — 50 С.

На просушенную поверхность футеровки соколками илп вручную наносится слой обмазки > толщинМ !

5 — 20 мм.

Наносимая обмазка состоит из часовярской огнеупорной глины (12 - o), черного формовочного графита (15 o), молотого шамота (70"o) и порошка из красного строительного кирпича (3" ) .

Гранулометрический состав шамотнсгс порошка, входящего в обмазку, должен быть следук>щим;

50 "o фракций от 0,1 до 1,2 .и.и и

50" от 0,2 до 3 .им.

Г1рибыльные надставки с нанесенным на их поверхность слоем обмазки вторично подвергаются сушке в течение 10 — 12 час. Конец сушки определяется отсутствием на поверхности сбмазки сырых пятен. Образовавшиеся трещины заделываются той же обмазкой.

Окончательно просушенная поверхность прибыльной надставки покрывается раствором сульфитногс щелока, концентрацией не ниже 24 по Боме.
