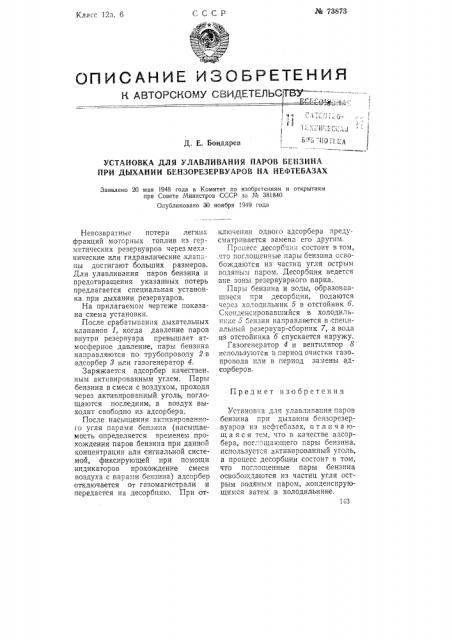

¹ 73S73

Класс 12а, 6

СССР

К АВтОРСкому свидетельс тв - !

Д. Е. Бондарев

УСТАНОВКА ДЛЯ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА

ПРИ ДЫХАНИИ БЕНЗОРЕЗЕРВУАРОВ НА НЕФТЕБАЗАХ

Заявлено 20 мая 1948 года в Комитет по изобретениям и открытиям ври Совете Министров СССР за М 381840

Опубликовано 30 ноября !949 года

Предмет изобретения

Невозвратные потери легких фракций моторных топлив из герметических резервуаров через механические или гидравлические клапаны достигают больших размеров.

Для улавливания паров бензина и предотвращения указанных потерь предлагается специальная установка при дыхании резервуаров.

На прилагаемом чертеже показана схема установки.

После срабатывания дыхательных клапанов 1, когда давление паров внутри резервуара превышает атмосферное давление, пары бензина направляются по трубопроводу 2 в адсорбер 8 или газогенератор 4.

Заряжается адсороер качествен ным актнвированным углем. Пары бензина в смеси с воздухом, проходя через BKTHBHpoBaEIHblH уголь, поглощаются последним, а воздух выходит свободно из адсорбера.

После насыщения активированного угля парами бензина (насыщаемость определяется временем прохождения паров бензина при данной концентрации или сигнальной системой, фиксирующей при помощи индикаторов прохождение смеси воздуха с парами бензина) адсорбер отключается от газомагистрали и передается на десорбцию. При отключении одного адсорбера предусматривается замена его другим.

Процесс десорбпии состоит в том, что поглощенные пары бензина освобождаются из частиц угля острым водяным паром. Десорбция ведется вне зоны резервуарного парка.

Пары бензина и воды, образовавшиеся при десор бции, подаются через холодильник 5 в отстойник 6.

Сконденсировав IHIIcH в холодильнике 5 бензин направляется в специальный резервуар-сборник 7, а вода из отстойника б спускается наружу.

Газогенератор 4 и вентилятор 8 используются в период очистки газо провода или в период замены адсорберов.

Установка для улавливания паров бензина при дыхании бензорезервуаров на нефтебазах, о тл и ч а ющ а я с я тем, что в качестве адсорбера, пог:.ощающего пары бензина, используется активированный уголь, а процесс десорбцин состоит в том, что поглощенные пары бензина освобождаются из частиц угля острым водяным паром,,конденсирующимся затем в холодильнике.

148
