Устройство для вырубки заготовок из ленточного упаковочного материала

Устройство для вырубки заготовок из ленточного упаковочного материала

Иллюстрации

Показать все

Реферат

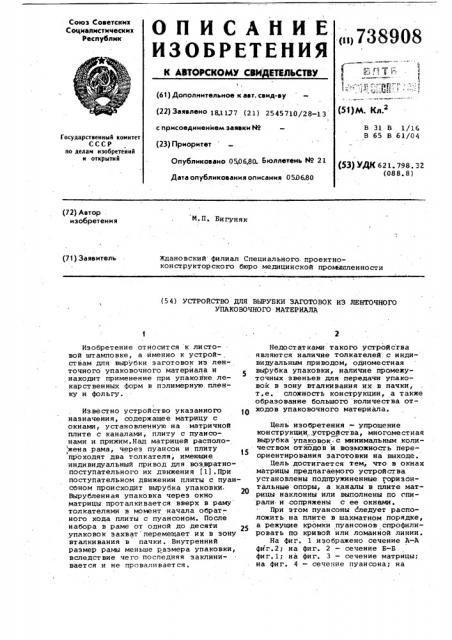

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

<о11? 38908

Сокзэ Советских

Социалистических

Республик

В Г Т)(61) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено 18Л177 (21) 2545710/28-13 с присоединением заявки ¹

В 31 В 1/16

В 65 В 61/04

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (53) УДК 621. 798. 32 (088. 8) Опубликовано 0506.80. Бюллетень ¹ 21

Дата опубликования описания 0506.80 (72) Автор . изобретения М.П. Бигуняк (71) Заявитель

Ждановский филиал Специального. проектноконструкторского бюро медицинской промышленности (54) УСТРОЙСТВО ДЛЯ ВЫРУБКИ ЗАГОТОВОК ИЗ ЛЕНТОЧНОГО

УПАКОВОЧНОГО МАТЕРИАЛА

Изобретение от носит ся к ли стовой штамповке, а именно к устрой-, ствам для вырубки заготовок иэ ленточного упаковочного материала и находит применение при упаковке лекарственных форм в полимерную. пленку и фольгу.

Известно устройство указанного назначения, содержащее матрицу с окнами, установленную на матричной плите с каналами, плиту с пуансонами и прижим.Над матрицей располо жена рама, через пуансон и плиту проходят два толкателя, имеющие индивидуальный привод для возвратнопоступательного их движения (1).При поступательном движении плиты с пуансоном происходит вырубка упаковки.

Вырубленная упаковка через окно матрицы проталкивается вверх в раму толкателями в момент .начала обратного хода плиты с пуансоном. После набора в раме от одной до десяти упаковок захват перемещает их в зону вталкивания в пачки. Внутренний размер рамы меньше размера упаковки, вследствие чего последняя заклинивается и не проваливается.

Недостатками такого устройсгва являются наличие толкателей с индивидуальным приводом, одноместная вырубка упаковки, наличие промежуточных звеньев для передачи упако-. вок в зону вталкивания их в пачки, т.е. сложность конструкции, а также образование большого количества отходов упаковочного материала.

Цель изобретения — упрощение конструкции,.устройства, многоместная вырубка упаковок; с минимальным количеством отходов и воэможность переориентирования заготовки на выходе.

Цель достигается тем, что в окнах матрицы предлагаемого устройства установлены подпружиненные горизонтальные опоры, а каналы в плите матрицы наклонны или выполнены по спирали. и сопряжены с ее окнами.

При этом пуансоны следует расположить на плите в шахматном порядке, а режущие кромки пуансонов спрофилировать по кривой или ломанной ликии.

На фиг. 1 изображено сечение A-A фиг.2; на фиг. 2 — сечение Б-Б фи r. 11 на фи r. 3 — сечение матрицы; на фиг. 4 — сечение пуансона; на

7 ю — —

73

1 фйг. 5 — вид В на фиг. l; на фиг.6— сечение кантата" матричной плйты.

Устройство для вырубки заготовок из ленточного упаковочного материала соСтбит иэ матрицы 1, закрепленной

- .---на плите 2, пуансонов 3, смонтированных на подвижной плите 4,подпружиненного прижима 5, который йодвижно насажен на пуансоны 3. В плите 2 запрессованы колонки 6, которые проходят сквозь направляющие втулки 7, " - закрепленные на плите 4. Матрица выполнена с окнами 8. В последних установлены попарно утопающйе опоры 9 с пружинами 10.

Плита 2 Жполнена,с йаклоннами каналами 11 и 12, причем они сопряжены с окнами 8. Пуансоны 3 расположены в шахматном порядке.

Устройство раббтабт слеЩл66сим . образ ом.- -:- =::

Лента 13 упаковочного материала подается на шаг между матрйцей 1 и пуансонами 3. При перемещении вверх плиты 4 с пуансонами 3 и приживалом

5 последнйй прижимает ленту .13 к Матрице 1, а- затем пуансоны 3 вырубают упаковки 14, которые при этом дефор мируются по осям симметрии соответственно профилю заточки режущей кромки 15 пуаисойов 3. Вследствие деформации упаковки 14 они заклиниваются в окнах 8 матрицы 1. Затем плита 4 опускается, и прижим 5 освобождает ленту 13, которая перемещается на шаг. Цикл повторяется.

Каждая последующая упаковка 14 проталкивает предыдущую вверх, при "этом упаковки своими кромками утан-, ливают опоры 9 до тех пор," пока не окажутся над ними. Как только упаковки окажутся над опорами 9,последние под действием пружин 10 возвращаются"-в-HcxogAee положение и удержи.вают" упаковки от"проваливайия.

При дальнейшей работе устройства упаковки 14 поднимается по каяалам

11 и 12 в плите 2. Угол -íаклона последних от 1 до 355 .

Просвет между пуансонами, расположенными в шахматном порядке, составляет порядка 2 мм в продольном направлении. В поперечйом направлении просвета нет . Это и обеспечивает мннимальное количество отходов.

Однако при работе штампа могут возникнуть поперечные перемычки на лен8908 те 13 вследствие погрешности подачи ее на шаг. Для устаранения образова-. ния поперечных перемычек длина окон 8 матрицы заведомо больше шага подачи ленты 13 на величину погрешности подачи. При этом первая упаковка 14 вырубается по периметру, а последующие — по трем сторонам, вследствие чего уменьшается усилие вырубки.

Наклон каналов 11 и 12 обеспечивает необходийое расстояние между упаковками 14 на выходе иэ плиты 2. Для выдачи переориентированных, т.е. развернутых на 90 относительно вертикальной оси, упаковок каналы

12 и 1 1 выполнены по ви ли (см.фиг.6) .

Предлагаемое устройство поэволиг повысить. коэффициент использования ,материала на 15-20% за счет ликвидации поперечных и уменьшения до минимума продольных перемычек при многоместной вырубке упаковок.

Возможность переориентирования упаковок на выдаче иэ устройства 5 позволит упростить конструкцию упаковочной машины за счет ликвидации промежуточных звеньев (рычагов с захватами).

Формула изобретения

1 . Устройство для вырубки заготовок иэ ленточного упаковочного материала, содержащее матрицу с окнами, . установленную на плите с каналами, плиту с пуансонами и прижим л и чающее с я тем, что, с целью снижения отходов и обеспечения возможности переориентирования заготовок на выходе, в окнах матри40 цы установлены подпружиненные горизонтальные опоры, а каналы в плите матрицы наклонны или выполнены по спйрали и сопряжены с ее окнами.

2. Устройство по п.l, о т л ич а ю щ е е с я тем, что пуансоны расположены в шахматном порядке.

3. Устройство по п.2, о т л ич а ю щ е е с я тем, что режущие кромки пуансонов имеют фигурный про50 филь.

Источники информации, принятые во внимание при экспертизе

1. Каталог фирмы GAMA, Италия

1973, машина С 60.

738908

Ф-.1

Риг. 4

ЗРЮ в

Фиг. б
