Реферат



СПИ

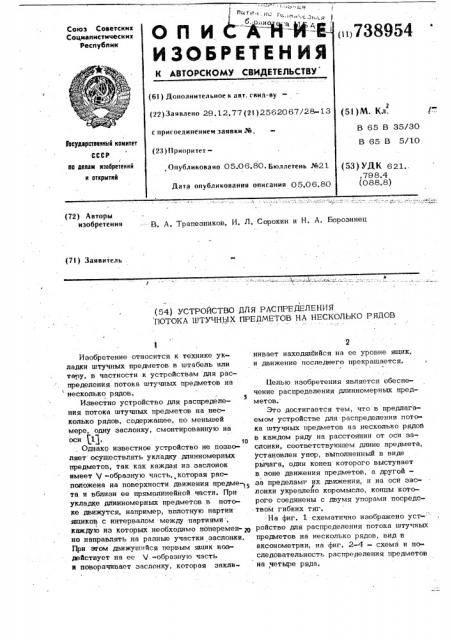

ИЗОБРЕТЕН ИЯ (iii738954

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) fl,ополиительное к авт. свил-ву (22) Заявлено 29. 12,77 (2! ) 2562067/28-13 с присоединением заявки №,, (51)М. Кд.

В 65 В 35/30

В 65 В 5/10 еосударстввиимй комитет

СССР (23) Приоритетйо делом нзооретеиий и открытий

Опубликоваио 05.06.80. Бюллетень №21

Дата опубликования описания 05.06.80 (53) УДК 621.,,798,4 (088.8) (72) Авторы изобретения

В. A. Трапезников, И, Л, Сорокин и Н. А. Борозинец (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ

ПОТОКА ШТУЧНЫХ ПРЕДМЕТОВ HA НЕСКОЛЬКО РЯДОВ

Изобретение относится к технике укладки штучных предметов в штабель или тару, в частности к устройствам для распределения потока штучных предметов на несколько рядов.

5

Известно устройство для распределения потока штучных предметов на несколько рядов, содержащее, по меньшей мере, одну заслонку, смонтированную на оси 11.

Однако известное устройство не позволяет осуществлять укладку длинномерных предметов, так как каждая из заслонок имеет 1/ -образную часть, которая рас» положена на поверхности движения предме-15 та и вблизи ее прямолинейной части. При укладке длинномерных предметов в потоке движутся, например, вплотную партии ящиков с интервалом между партиями, каждую иэ которых необходимо поперемен-20 но направлять на разные участки заслонки.

При этом движущийся первым ящик воздействует на ее 9 -образную часть и поворачивает заслонку, которая эакли2 нивает находящийся на ее уровне ящик, и движение последнего прекращается.

Целью иэобре тени я является обе спечение распределения длинномерных предметов.

Это достигается тем, что в предлагаемом устройстве для распределения потока штучных предметов на несколько рядов в каждом ряду на расстоянии от оси заслонки, соответствующем длине предмета, установлен упор, выполненный в виде рычага, один конец которого выступает в зоне движения предметов, а другой— за пределами их движения, и на оси зас/ лонки укреплено коромысло, концы которого соединены с двумя упорами посредством гибких тяг.

На фиг. 1 схематично изображено уст- ройство для распределения потока штучных предметов на несколько рядов, вид в аксонометрии, на фиг. 2-4 - схема и последовательность распределения т|редметов на четыре ряда.

3 7389

Устройство (фиг. 1) содержит раму 1, заслонку 2, смонтированную на оси 3, при этом последняя установлена с возможностью поворота во втулке 4, закреп- ленной на раме.

В каждом ряду на расстоянии от оси

3 заслонки 2, соответствующем длине предмета, установлен упор 5, выполненный в виде рычага, один конец 6 которого выступает в зоне движения предметов, а 10 другой его конец 7 расположен шарнирно на кронштейне 8 и выступает за пределами движения.

На оси 3 заслонки 2 укреплено корс мысло 9, концы которого соединены с 15 двумя упорами 5 посредством гибких тяг

10.

Устройство. работает следующим образом. движущаяся партия предметов (груза) поступает к прямолинейной части заслонки

2, которая в начальный момент устанавливается под углом к движущемуся потоку (фиг. 2) и направляется в один иэ рядов, так как каждая заслонка разделяет поток на два. Установленные в последующих рядах заслонки также разделяют последующий поток предметов на два, а весь основной поток разделяется на четыре, образуя четное число потоков.

Весь груз, пройдя заслонку 2, воздействует на упор 5 занимаемого им ряда и начинает его поворачивать до пускания конца 6 рычага до основания груза.

Поворачиваясь на оси 3, упор 5 через З5 гибкую тягу 10 увлекает коромысло 9, которое при этом поворачивает заслонку

2, перекрывает потоку путь в первый ряд и открывает его в другой ряд. При повороте коромысла 9 второй упор повора- 40 чивается в противоположную сторону.

Упоры 5 устанавливаются на расстоянии от оси заслонки 2, равном длине груза или потока груза.

54 4.

Аналогично роигходит процесс и в п, следующих рядах, В дальнейшем циклы повторяются.

Предлагаемое устройство для распределения потока штучных предметов на несколько рядов обеспечивает по сравнению с известным техническим решением распределение длинномерных предметов как в горизонтальной, так и в вертикальной плоскости.

Предлагаемое устройство имеет небольшие габариты и вес и может обеспе» чивать механизацию укладки и штабелирования различных грузов, например в мешках, ящиках, на автомашины или в складах готовой продукции.

На предприятиях с поточным производством предлагаемое устройство позволяет механизировать разделение потоков грузов к отдельным цехам или участкам.

Формула изобретения

Устройство для распределения потока штучных предметов на несколько рядов, содержащее по меньшей мере одну заслонку, смонтированную на оси, о т л и ч а ю щ е е с я тем, что, с целью обес-печения распределения длинномерных предметов, в каждом ряду на расстоянии. от оси заслонки, соответствующем длине предмета, установлен упор, выполненный в виде рычага, один конец которого выступает в зоне движения предметов, а другой - эа пределами движения, и на оси заслонки укреплено коромысло, концы которого соединены с двумя упорами посредством гибких тяг.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство. СССР

N 491541, кл. В 65 В 5/10, 1974.
