Узел сопряжения балки с колонной крестового сечения

Узел сопряжения балки с колонной крестового сечения

Иллюстрации

Показать все

Реферат



Союз Соеетскнн

Соцналмсткческин

Реслублнк

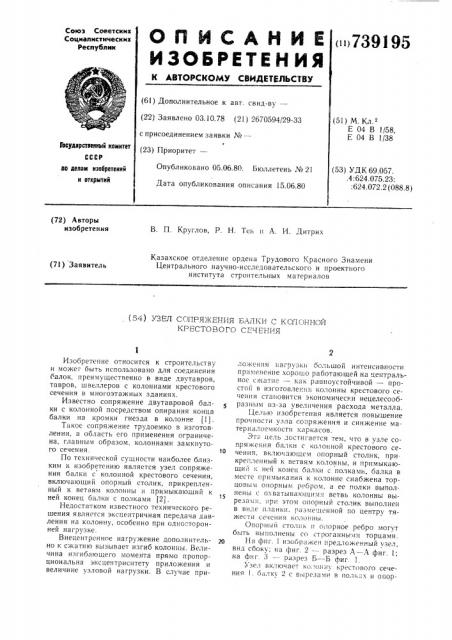

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»739195 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.10.78 (2! ) 2670594/29-33 (51) М.К .

Е 04 В 1/58, Е 04 В !/38 с присоединением заявки №вЂ” (23) Приоритет—

Гасударственный номнтет

Опубликовано 05.06.80. Бюллетень № 2!

Дата опубликования описания 15.06.80 (53) УДК 69.057. .4: 624.075.23:

:624.072.2 (088.8) ао делан наабретеннй н открытнй (72) А вторы изобретения

В. П. Круглов, P. H. Тен и A. И. Дитрих

Казахское отделение ордена Трудового Красного Знамени

Центрального научно-исследовательского и проектного института строительных материалов (71) Заявитель (54) 73EJI СО!!РЯ;1 ЕН!1Я EAs! KM C KO OI HOé

КРЕСТОВОГО СЕЧЕНИЯ

Изобретение относится к строительству и может быть использовано для соединения галок, преимущественно в виде двутавров, тавров, швеллеров с колоннами крестового сечения в многоэтажных зданиях.

Известно сопряжение двутавровой балки с колонной посредством опирания конца балки на кромки гнезда в колонне (!).

Такое сопряжение трудоемко s изготовлении, а область его применения ограничена, главным образом, колоннами замкнутого сечения.

По технической сущности наиболее близким к изобретению является узел сопряжения балки с колонной крестового сечения, включающий опорный столик, прикрепленный к ветзям колонны и примыкающий к ней конец балки с полками j2j

Недостатком известного технического решения является эксцентричная передача давления на колонну, особенно при односторонней нагрузке.

В нецентренное на гружение дополнительно к сжатию вызывает изгиб колонны. Величина изгибающего момента прямо пропорциональна эксцентриситету приложения и величине узловой нагрузки. В случае приложенпя нагpy3Kh больLUой инт..нсивности применение хорошо работающей на центральное с хкатие — как ра вноустойчивой — простой в изготовлен и; колонны крестового сечения становится экономически нецелесообразным из-за увеличения расхода металла.

Целью изобретения является повышение грочности узла сопряжения и снижение материалоемкости каркасов.

Эта цель остигается тем, что в узле сопряжения балки с колонной крестового се-! в чения, включающем опорный столик, прикрепленный к ветвям колонны. и примыкающий ; ней конец балки с полками, балка в месте примыкания к колонне снабжена торцовым опорным р бром, а ее полки выполнены с охватывающими ветвь колонны выреза.,:и, при этом опорный столик выполнен в виде планки. размещенной по центру тяжести сечения колонны.

Опорный столик и опорное ребро могут быть выполнены со строганнь.ми торцами.

2о На фиг. изображен предложенный ъзел, вид сбоку; Hd фиг. 2 — — разрез Л вЂ” А фиг. 1; на фиг. 3 — — разрез Б — Б фиг. 1.

Узел включает ко,,онну крестового сечения !. балку 2 с вырезами в полках и опор739195

Формула изобретения

Pile . j

А.г.,у

Составитель Н. Радковский

Техред К. Шуфрич Корректор Г. Решетняк

Тираж 772 Подписное

LIHHHHH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Редактор И. Квачадзе

Заказ 2793/28 ным ребром 3, опорный столик 4, установленный по центру тяжести сечения колонны и прикрепленный к ее ветвям.

Ребро 3 и опорный столик 4 выполнены со строганными торцами. Между опорным ребром 3 и ветвью колонны 1 установлена монтажная прокладка 5.

Изобретение позволяет за счет центральной передачи нагрузки от балки 2 на колонну 1 увеличить несущую способность узлового соединения, обеспечить передачу нагрузки большой интенсивности, исключить изгиб колонны особенно при односторонней нагрузке и снизить металлоемкость колонн и каркасов зданий, примерно на 5%.

1. Узел сопряжения балки с колонной крестового сечения, включаю1ций опорный столик, прикрепленный к ветвям колонны и примыкающий к ней конец балки с полками, отличающийся тем, что, с целью повышения прочности и снижения материалоемкости, балка в месте примыкания к колонне снабжена торцовым опорным ребром, а ее полки выполнены с охватывающими ветвь колонны вырезами, при этом опорный столик выполнен в виде планки, размещенной по центру тяжести сечения колонны.

2. Узел сопряжения по п. 1, отличающийся тем, что опорный столик и опорное ребро выполнены со строганными торцами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 622948, кл. Е 04 В 1/58, 1977.

2. Беленя Е. И. Металлические конструкции, С.И. М., 1976, с. 209, фиг. VIII. 12г.
