Шибер печи

Шибер печи

Иллюстрации

Показать все

Реферат



i" О од ° а q пя ген но- т !

Нс- те-н„,чесма„ бнбл иое, @ г

ОГИ ИЕ

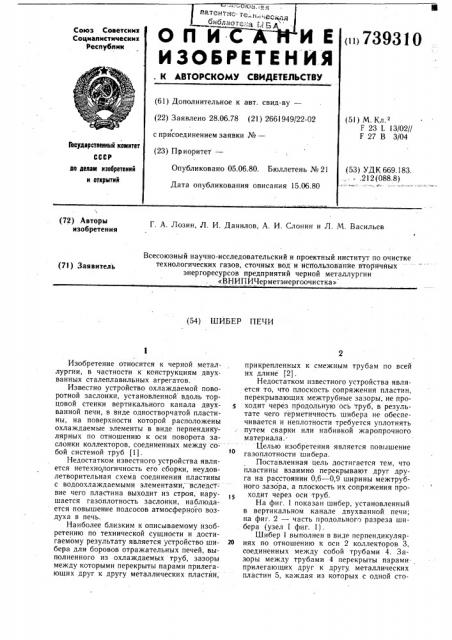

Союз Советских

Социалистических

Республик

«» 739310

И ЗОВРЕТЕ H H$I . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.06.78 (21) 2661949/22-02 (51) М. Кл. 2

F 23 L 13/02//

F 27 В 3/04

У с присоединением заявки №вЂ”

Гасударственный комитет

СССР (23) Приоритет—

Опубликовано 05.06.80. Бюллетень № 21 (53) УДК 669.183.

° .212 (088.8) аа делам изобретений н открытий

Дата опубликования описания 15.06.80 (72) Авторы изобретения

Г. А. Лозин, Л. И. Данилов, А. И. Слонин и Л. М. Васильев

Всесоюзный научно-исследовательский и проектный институт по очистке технологических газов, сточных вод и исйользованйе вторичных энергоресурсов предприятий черной металлургии

«ВНИПИЧерметэнергоочистка» (71) Заявитель (54) ШИБЕР ПЕЧИ

Изобретение относится к черной металлургии, в частности к конструкциям двухванных сталеплавильных агрегатов.

Известно устройство охлаждаемой поворотной заслонки, установленной вдоль торцовой стенки вертикального канала двухванной печи, в виде одностворчатой пластины, на поверхности которой расположены охлаждаемые элементы в виде перпендикулярных по отношению к оси поворота заслонки коллекторов, соединеннь1х между собой системой труб (1).

Недостатком известного устройства является нетехнологичность его сборки, неудовлетворительная схема соединения пластины с водоохлаждаемыми элементами вследствие чего пластина выходит из строя, нарушается газоплотность заслонки, наблюдается повышение подсосов атмосферного воздуха в печь.

Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является устройство шибера для боровов отражательных печей, выполненного из охлаждаемых труб, зазоры между которыми перекрыты парами прилегающих друг к другу металлических пластин, прикрепленных к смежным трубам по всей их длине (2) .

Недостатком известного устройства является то, что плоскость сопряжения пластин, перекрывающих межтрубные зазоры, не проходит через продольную ось труб, в результате чего герметичность шибера не обеспечивается и неплотности требуется уплотнять путем сварки или набивкой жа ропрочного материала. Целью изобретения является повышение газоплотности шибера.

Поставленная цель достигается тем, что пластины взаимно перекрывают друг друга на расстоянии 0,6 — 0,9 ширины межтрубного зазора, а плоскость их сопряжения проходит через оси труб.

На фиг. 1 показан шибер, установленный в вертикальном канале двухванной печи; на фиг. 2 — часть продольного разреза шибера (узел 1 фиг. 1).

Шибер 1 выполнен в виде перпендикуляр20 нях по отношению к оси 2 коллекторов 3, соединенных между собой трубами 4. Зазоры между трубами 4 перекрыты парами. прилегающих друг к другу металлических пластин 5, каждая из которых с одной сто739310

Формула изобретения Риг. 3

Составитель A. Прусс

Редактор Н. Багирова Техред К. Шуфрич Корректор С. Шомак

Заказ 2904/34 Тираж 619- -. Подписное

ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 т - иг / роны жестко прикреплена к одной из смежных труб по всей ее длине.

Шибера 1 прикреплен к горизонтально расположенной на торцевой стенке вертикального канала 6 охлаждаемой оси 2. Пластины 5 взаимно перекрывают друг друга на расстоянии 0,6 — 0,9 ширины зазора между трубами 4, а плоскость их сопряжения расположена на уровне продольных осей труб 4.

Параметры взаимного перекрытия пластин

5 (0,6 — 0,9 ширины межтрубного пространства) выбраны такими, при которых обеспечивается надежная герметичность шибера 1.

По данным проведенных испытаний совпадение плоскости сопряжения пластин с продольной осью труб, а также взаимное перекрытие пластин на 0,6 — 0,9 межтрубноО го зазора является обязательным условием, при котором обеспечивается надежная герметичность шибера в процессе его длительной эксплуатации.

Уменьшение пределов перекрытия затрудняет изготовление шибера, так как наблю- zo дается деформация листа при сварке, а в процессе эксплуатации такой заслонки газоплотность не обеспечивается.

Увеличение пределов перекрытия пластин более 0,9 ведет к снижению газоплотности шибера, так как при нагреве возможно нарушение плотности сопряжения и его разрушение.

Устройство работает следующим образом.

При прохождении технологических газов через вертикальный канал 6 шибер 1 примыкает к его торцовой стенке. Жестко закрепленные с трубами 4, металлические пластины 5 надежно охлаждаются с помощью системы охлаждения шибера I, при этом обеспечивается достаточная их стойкость в высокотемпературных условиях (600 †13 С) газоотводящего тракта. Схема одностороннего крепления пластин 5 к трубам 4 позволяет обеспечить достаточно плотное их соединение без признаков деформации плоскости сопряжения пластин 5. Наличие пластин 5 способствует увеличению общей охлаждаемой поверхности шибера l.

В условиях тупиковой стороны шибер 1 перекрывает сечение вертикального канала

6. Перекрытие межтрубных зазоров пластинами 5 обеспечивает довольно высокую газоплотность шибера 1.

Устройство шибера печи технологично в изготовлении, надежно в работе.

При перекрытии сечения вертикального канала, например двухванной печи, устройство обеспечивает эффективную отсечку яодсосов атмосферного воздуха в рабочее пространство печи, что способствует совершенствованию режима работы печи и повышению ее производительности.

В открытом состоянии предлагаемое устройство обеспечивает дополнительное охлаждение технологических газов, снижение общего количества.

Шибер печи, выполненный из охлаждаемых труб, зазоры между которыми перекрыты парами прилегающих друг к другу металлических пластин, прикрепленных к смежным трубам по всей их длине, отличающийся тем, что, с целью повышения газоплотности шибера, пластины взаимно перекрывают друг друга на расстоянии 0,6 — 0,9 ширины межтрубного зазора, а плоскость их сопряжения проходит через оси труб.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2339673/22-02, кл. F 27 В 3/00, 1975.

2. Авторское свидетельство СССР № 55509, кл. F 23 1 13/00, 1938.
