Способ определения суффозионной прочности грунта

Способ определения суффозионной прочности грунта

Иллюстрации

Показать все

Реферат

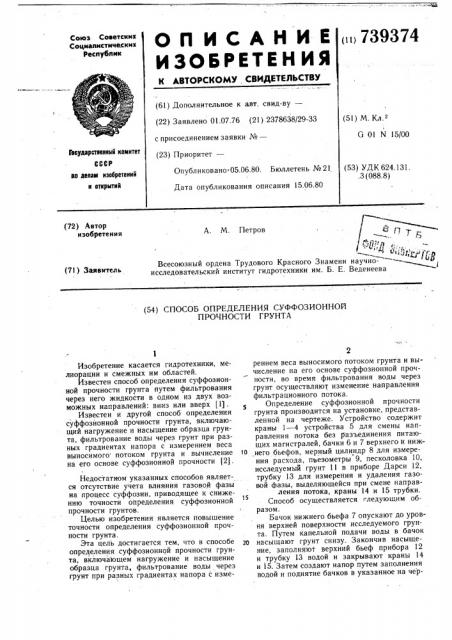

О П И С А Н И Е («>739374

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.07.76 (21) 2378638/29-33 (51) M. Кл. (-й 01 N 15/00 с присоединением заявки №вЂ” (23) Приоритет—

Гееудерстеенный комитет

СССР

Опубликовано 05.06.80. Бюллетень № 21 (53) УДК 624.131..3 (088.8) но делам изобретений и открытий

Дата опубликования описания 15.06.80 (72) Автор изобретения

А. M. Петров

/-1 г ч "Ь - ::(, Всесоюзный ордена Трудового Красного Знамени научно- » "р исследовательский институт гидротехники им. Б. Е. Веденеева (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ СУФФОЗИОННОЙ

ПРОЧНОСТИ ГРУНТА!

Изобретение касается гидротехники, мелиорации и смежных им областей.

Известен способ определения суффозионной прочности грунта путем фильтрования через него жидкости в одном из двух возможных направлений: вниз или вверх (1).

Известен и другой способ определения суффозионной прочности грунта, включающий нагружение и насыщение образца грунта, фильтрование воды через грунт при разных градиентах напора с измерением веса выносимого потоком грунта и вычисление на его основе суффозионной прочности (2).

Недостатком указанных способов является отсутствие учета влияния газовой фазы на процесс суффозии, приводящее к снижению точности определения суффозионной прочности грунтов.

Целью изобретения является повышение точности определения суффозионной прочности грунта.

Эта цель достигается тем, что в способе определения суффозионной прочности грунта, включающем нагружение и насыщение образца грунта, фильтрование воды через грунт при разных градиентах напора с измерением веса выносимого потоком грунта и вычисление на его основе суффозионной прочности, во время фильтрования воды через грунт осуществляют изменение направления фильтрационного потока.

Определение суффозионной прочности грунта производится на установке, представленной на чертеже. Устройство содержит краны 1 — 4 устройства 5 для смены направления потока без разъединения питающих магистралей, бачки 6 и 7 верхнего и ниж10 него бьефов, мерный цилиндр 8 для измерения расхода, пьезометры 9, песколовка 10, исследуемый грунт 11 в приборе Дарси 12, трубку 13 для измерения и удаления газовой фазы, выделяющейся при смене направ15 ления потока, краны 14 и 15 трубки.

Способ осуществляется следующим образом.

Бачок нижнего бьефа 7 опускают до уровня верхней поверхности исследуемого грунта. Путем капельной подачи воды в бачок гО насыщают грунт снизу. Закончив насыщение, заполняют верхний бьеф прибора 12 и трубку 13 водой и закрывают краны 14 и 15. Затем создают напор путем заполнения водой и поднятие бачков в указанное на чер739374

Формула изобретения

Составитель Л. Шарова

Редактор И. Квачадзе Техред К. Шуфрич Корректор М. Пожо

Заказ 2914/37 Тираж 1019 Подписное

ЦНИИПИ Государственного комитета СССР но . делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатент», г. Ужгород, ул. Проектная, 4 з теже положение — бачок 7 выше прибора

Дарси, бачок 6 выше него на величину, достаточную для создания первоначального градиента напора. Происходит фильтрование. .Смена направления потока производится как только скорость потока уменьшится на

5 — 10о/о от первоначальной величины. Для этого закрывают краны 3 и 1 и открывают краны 2 и 4 устройства 5. Поток, движущейся снизу вверх, выносит пузырьки в верхний бьеф прибора, откуда они поднимаются в градуированную трубку 13, где измеряется и затем сбрасываются в атмосферу. Используя показания пьезометрических трубок 9, определяют градиент напора, а периодически взвешивая грунт, собирающийся в съемной песколовке 10, определяют интенсивность его выноса, например в граммах в час.

При отсутствии суффозии или снижения ее интенсивности до нуля, опыт продолжают, ° --.аа смены нап авленйяи величив г адиент напора. роцесс заканчивают при достижении критической скорости потока, при которой суффозия не затухает со временем.

Способ определения суффозионной прочности грунта, включающий нагружение и насыщение образца грунта, фильтрование во$ ды через грунт при разных градиентах напора с измерением веса выносимого потоком грунта и вычисление на его основе суффозионной прочности, отличающийся тем, что, с целью повышения точности определения, во время фильтрования воды через грунт

1ф осуществляют изменение направления фильтрационногО потока.

Источники информации, принятые во внимание при экспертизе

1. Технический отчет. Исследование суффозии в основании сооружений Кислогубский ПЭС ВНИИГ им. Б. Е. Веденеева, Л., 1966.

2. Кондратьев В, Н. Фильтрование и механическая суффозия в несвязанных грунтах. Крымиздат, 58, с. 37.
