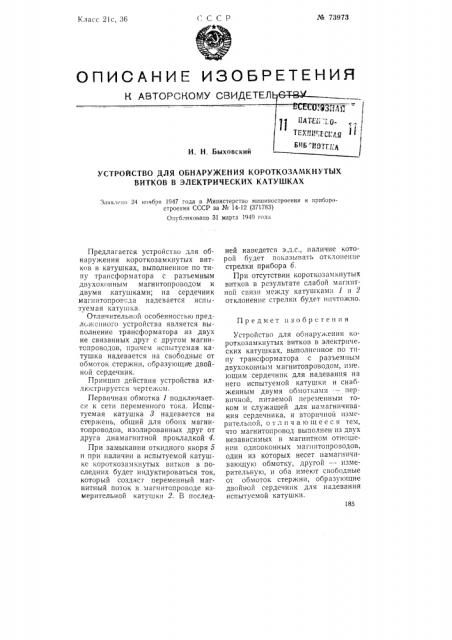

ОПИСАНИ ИЗОБРЕтКНИЯ

К АВТОРСКОМУ СНИДЕТЕЛ с д Ц Q

11АТЕ О

ТЕ>;пР;.ЕС1 Ап

S % .ОТ1- :А

И. Н, Быховский

УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ КОРОТКОЗАМКНУТЫХ

ВИТКОВ В ЭЛЕКТРИЧЕСКИХ КАТУШКАХ

Заяв.н но 24 ноября 1947 года в Министерство машиностроения и приборостроения СССР за ¹ 14-12 (371783) Опубликовано 31 марта 1949 года ней наведется э.д.с., наличие которой будет показывать отклонение стрелки прибора б.

При отсутствии короткозамкнутых витков в результате слабой магнитной связи между катушками 1 и 2 отклонение стрелки будет ничтожно.

Предмет изобретения

Предлагается устройство для обнаружения короткозамкнутых витков в катушках, выполненное по типу трансформатора с разъемным двухоконным магнитопроводом и двумя катушками; на сердечник магнитопровода надевается испытуемая катушка.

Отличительной особенностью предложенного устройства является выполнение трансформатора из двух не связанных друг с другом магнитопроводов, причем испытуемая катушка надевается на свободные от обмоток стержни, образующие двойной сердечник.

Принцип действия устройства иллюстрируется чертежом.

Первичная обмотка 1 подключается к сети переменного тока. Испытуемая катушка 3 надевается на стержень, общий для обоих магнитопроводов, изолированных друг от друга диамагнитной прокладкой 4.

При замыкании откидного якоря 5 и при наличии в испытуемой катушке короткозамкнутых витков в последн их будет и иду кти р ов аться ток, который создаст переменный магнитный поток в магнитопроводе измерительной катушки 2. В последУстройство для обнаружения короткозамкнутых витков в электриче ских катушках, выполненное по типу трансформатора с разъемным двухоконным магнитопроводом, име ющим сердечник для надевания на него испытуемой катушки и снабженным двумя обмотками - — первичной, питаемой переменным током II служащей для намагничивания сердечника, и вторичной измерительной, о т л и ч а ю щ е е с я тем, что магнитопровод выполнен из двух независимых в магнитном отношении однооконных магнптопроводов, один из которых несет намагничивающую обмотку, другой — измерительную, и оба имеют свободные о1 обмоток стержни, образующие двойной сердечник для надевания испытуемой катушки.
