Устройство для лечения переломов
Иллюстрации
Показать всеРеферат

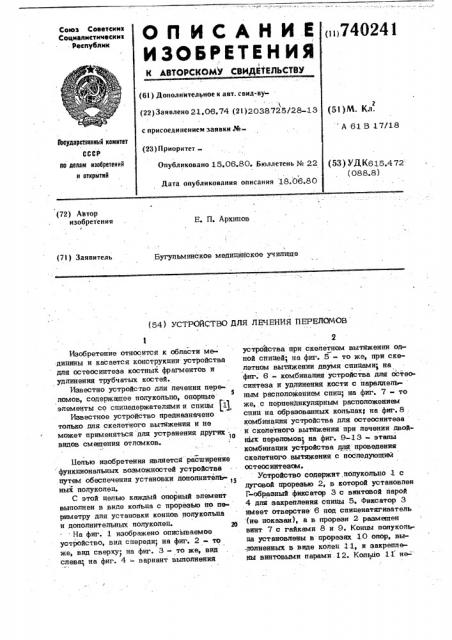

O n N C A H N K („,74О241
ИЗОБРЕТЕНИЯ
Союз Соввтскмк
Соцналнстические
Республик
К АВТОРСКОМУ СВИДЕ3 ЕЛЬСТВУ (6l ) Дополнительное к авт. санд-ву(22) Заявлено 21.06,74 (2l)2038725/28-13 (5т)М. КЛ. с присоединением заявки,% А 61 В 17/18
3Ъсударстееннмй комитет
СССР (23}ПрноритетОпубликовано 15.06.80. Бюллетень }4 22 (53) УДК615.472 (088.8) по делам изобретений и открытий
Дата опубликования описания 18.06е80 (72) Автор изобретения и
Е. П. Архипов т
Бугупьминское медицинское училище (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ПЕРЕЛОМОВ
Изобретение относится к области медицины и касается конструкции устройства дпя остеосинтеэа костных фрагментов и удпинения трубчатых костей.
Известно устройство дпя лечения перепомов, содержжпее попукоцьцо, опорные
5 элементы сс спипеперпиитепими и спины (11
Известное устройство предназначено только дпя скепетного вытяжения и не может применяться дпя устранения других
10 видов смещения отпомков.
Цепью изобретения явпяется растпирение функционапьных воэможностей устройства путем обеспечения установки допопнитепь-, ных попукопец. т
С этой цепью каждый опорный элемент выполнен в виде копьца с прорезью по периметру дпя установки концов попукопьца и дополнительных попукопец. 20
На фнг. 1 изображено описываемое устройство, вид спереди; на фиг. 2 - то же, вид сверху на фиг. 3 - то же, вид слева; на фиг. 4 — вариант выполнения
2 и устройства при скепетном вытяжении одной спицей, на фиг..5 - то же, при скепетном вытяжении двумя спицами на фиг. 6 — комбинация устройства дпя остеосинтеза и удпинения кости с параллельным расположением спиц; на фиг. 7 - то же, с перпендикулярным расположением спиц на образованных копьцахт на фиг. 8 комбинация устройства дпя остеосинтеза и скепетного вытяжения при печении двойных перецомов на фиг. 9-13 - этапы комбинации устройства дпя проведении скепетного вытяжения с поспедукнпим остеосинтезам.
Устройство содержит полукольцо 1 с дуговой прорезью 2, в которой установлен
Г-образный фиксатор 3 с винтовой парой
4 дпя закрепления спицы 5. Фиксатор 3 имеет отверстие 6 под спяценатягиватепь (не показан), а в прорези 2- размещен винт 7 с гайками 8 и 9. Концы полукольца установлены в прорезях 10 опор, вылопненных в виде колеи 1 1, и закреппены винтовыми парами.12. Кольцо 11 не-"
740241
3 сет ось 13,, на конце которой имеется отверстие 14 под спиценатягиватепь (не показан!. K кольцу 1 1 посредством" оси
13 и подшипника 15 присоединен и зафиксирован винтовой парой 16 спицедержатепь 17, снабженный фиксаторами 18 и 19 дпя закрепления спиц 20 и 21.
Устройство работает следующим образом.
Перед работой устройства дпя обпегче- 10 ния сборки его в различных комбинациях снимают Г-образный фиксатор 3, винт 7 и спицы 20 и 21.
ГЬя скепетного вытяжения костных фрагментов одной спицей (фиг. 4), через д дистальный отпомок проводят спицу 20 и фиксаторами 18 фиксируют ее в кольцах 11 под натяжением посредством вставленных в отверстие 14 спиценатягиватепей. К попукольцу 1 крепят тягу и 20 осуществляют скепетное вытяжение. ,Пля скепетного вытяжения и репозиции костных фрагментов несколькими спицами используют устройство (фиг. 5), в котором через дистальный костный фрагмент 25 проводят параллельно одна к другой спицы 20 и 21 и под натяжением фиксируют их фиксаторами 18 и 19. К полукольцу
1 крепят тягу и осуществляют скепетное вытяжение. Г1епают контрольную рентге-. 30 нографию места повреждения и по снимку в боковой проекции определяют угол смещения дистального отпомка. Оспабив винтовые пары 16 и удерживая положение спиц 20 и 21, поворачивают полукольцо 1 в сто-,35 рону,. противоположную направлению см ещения отпомка, на угол, определенный по снимку. Полученное попожение полукольца
1 фиксируют винтовыми парами 16. Под действием силы тяги полукольцо 1 с копь40 цами 11 и спицами 20 и 21 поворачивается на заданный угол, устанавливаясь в одной плоскости с направлением тяги. При этом дистальный отломок смещается на заданный угол, сопоставляясь с проксиMBtIbHbIM отпомком. Таким образом, устройство выполняет дополнительную функцию активного рычага-репонатора.
Для осуществления репозиции cMemeнием костных фрагментов во все направлениях, устойчивого или компрессионного остеосинтеэа, а также удлинения трубчатых костей производят комбинацию двух или четырех полукопец в компрессионнодистракционные устройства с параллельным креплением четырех спиц на двух цопукольцах (фиг. 6) или с перпендикулярным креплением спиц на образованных иэ полуколеи кольцак (фиг. 7). ф При работе с устройством, изображенным на фиг. 6, через дистальцый и проксимапьный "отпомки проводят по паре спиц 20 и 21 и фиксируют их под натяже нием в спицедержателях 1 7, при этом полукольца 1 устанавливают перпендикулярно к продольной оси кости. В прорези
2 обоих попуколец вставляют винты 7 и гайками 8 и 9 фиксируют положение полукопец, а следовательно и положение костных фрагментов. Репозицию костных фрагментов осуществляют изменением угла наклона плоскости полукопец 1 посредством вращения гаек 8 и 9 и изменением длины участков винтов 7. Регупируя положение гаек 8 и 9, можно осуществлять компрессионный остеосинтез и дистракцию костных фрагментов.
При работе с устройством, изображенным на фиг. 7, через дистальный и проксимапьный костные фрагменты проводят по одной спице 20 и фиксируют их фиксаторами 18. Перпендикулярно спицам 20 проводят спицы 5. Полукольца 1 вставляют в прорези 10 колец 11 и фиксируют так, чтобы вокруг костных фрагментов образовалось по кольцу. B прорезях, 2 устанавливают Г-образные фиксаторы 3 так, чтобы концы спиц 5 оказались прижатыми к полукольцам 1. В прорези 2 полуколец
1 вставпяют винты 7 и фиксируют их п(л пожение гайками 8 и 9. Репозицию кос ных фрагментов осуществляют вращением гаек 8 и 9 и изменением длины участков винтов 7. Компрессионный остеосинтез и дистракцию костных фрагментов осуществпяют так же, как и в комбинации из двух устройств..Пля осуществления одновременного остеосинтеэа и скепетного вытягивания при лечении двойных переломов используют устройство, изображенное на фиг. 8.
Скепетное вытяжение и последующий остеосинтеэ репонированных костных- фрагментов осуществляют по этапам (фиг. 913).
Формул а изобретения
Устройство для лечения переломов содержащее полукольцо, опорные элементы со спицедержатепями и спицы, о т л и— ч а ю щ е е с я тем, что, с целью расширения его функциональных возможностей путем обеспечения установки дополнитепь5 740241 ных полуколец, каждый опорный элемент выполнен в виде кольца с прорезью по п периметру для установки концов полукол иа я.дополнительных полуколеи. %
Источники информации, ринятые во внимание при экспертизе
1. Авторское свидетельство СССР
492363, кл. А 61 В 17/18, 1971. юУ
740241
