К <асс 49а, 3

СССР № 74033

1 :1, СД,, ."о 11 г:,"пп .

А, М. Липчук

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК ДЛЯ НАРЕЗАНИЯ

РЕЗЬБ С НЕРАВНОМЕРНЫМ ШАГОМ

Заявлено. 10 февраля 1947 года в Министерство резиновой промышленности СССР за № 1137 (351928) Опубликовано 31 марта 1949 года

Предлагаемый станок для арезания резьб с неравномерным шагом, прп помощи дополнительного осевого перемещения ходового винта вме сте с маточной гайкой, отличается от известных того же назначения станков возможностью обработки нарезок с любой закономерностью изменения шага, что обеспечивается применением сменных кулачковых барабанов, определяющих характер дополнительного осевого перемещения ходового винта вместе с суппортом станка.

Кпнематическая схема предлагаемого станка изображена на чертеже.

Заготовка 1 получает равномерное врашательное движение от электромотора М, через редуктор 2 и шестерни Zi, Z>, Z3 и Z<, Резец 8, закрепленный в суппорте 4, получает неравномерное прямолинейное перемещение параллельно оси заготовки 1, складывающееся из равномерного перемещения маточной гайки с суппортом 4 и резцом 8 от вращения ходового винта 5 и дополнительного перемещения ходового винта 5 при помощи кулачкового барабана 9, пальца 10 и втулки 11.

Ходовой винт 5 соединен с вали ком б телескопическим валиком 7, со скользящей шпонкой 8 и получает вращение от мотора через шестерни Zi, Z, в и гитару со сменными шестернями а, b, с, d.

Барабан 9 получает вращение от шпинделя 18 через трензельные шестерни 12 и цепной передачи Z7 и в.

Предмет изобретения

Токарно-винторезный станок для нарезания резьб с неравномерным шагом посредством сообщения дополнительного осевого перемещения ходовому винту совместно с маточной гайкой, отл и ч а ю щи и с я тем, что, с целью дополнительного осевого перемещения маточной гайки в соответствии с любым заданным законом изменения шага резьбы, применен воздействующий па гайку кулачковый барабан.

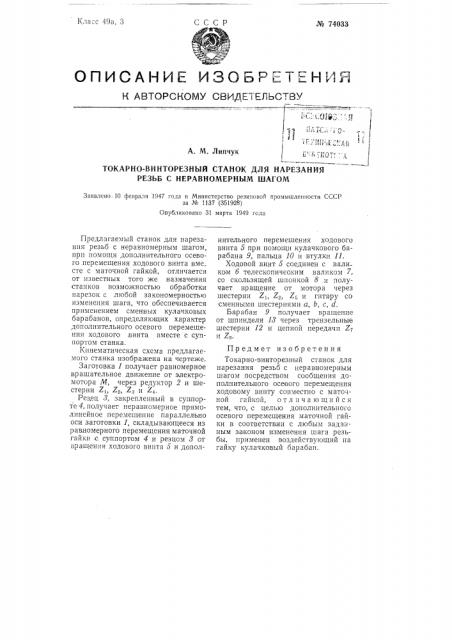

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
