Устройство для резки эластичного листового материала

Устройство для резки эластичного листового материала

Иллюстрации

Показать все

Реферат



пате.тнс т, н ii ->ее> блкетепа gI

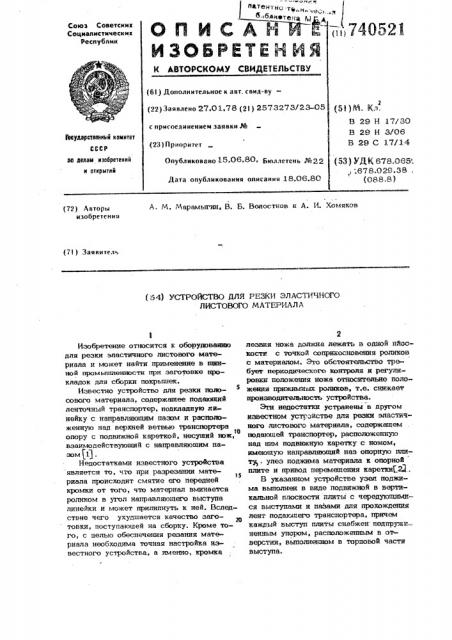

Союз Советских

Социалистических республик

>и> 74{) 521 (6I) Дополнительное к авт. свид-ву— (22) Заявлено 27.01.78 {2I ) 2573273/23-05 с присоединением заявки И (23) Приоритет

Опубликовано 15 06 80 Бюллетень >тт 22

Дата опубликования описания 18.06.80 (51) fA. Кл.

В 29 Н 17/30

В 29 Н 3/06

В 29 С 17/14

Веударстеенный комитет аа делам нзобретеннй н ото>>ытнЙ (53) УДК 678.065,,;67 8.0 29. 38 (088.8) A. M. Марамыгин, В. Б. Волостнов к A. И. Хомяков (72) А вторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ЭЛАСТИЧНОГО

ЛИСТОВОГО МАТЕРИЛЛА

Изобретение относится к оборудованию для резки эластичного листового материала и может найти применение в птинной промышленности при заготовке прокладок для сборки покрышек.

Известно устройство для резки тюлосового материала, содержащее подаимний ленточный транспортер, подкладную линейку с направляющим пазом и расположенную над верхней ветвью транспортера тО опору с подвижной кареткой, несущий нож, взаимодействуюший с направляющим па-Я.

Недостатками известного устройства является то, что при разрезании матет5 риала происходит смятие его передней кромки от того, что материал вминается роликом в угол направляющего выступа линейки и может прилипнуть к ней. Вследствие чего ухудшается качество заготовки, поступающей на сборку. Кроме того, с пелью обеспечения резания материала необходима точная настройка известного устройства, а именно, кромка

2 лезвия ножа должна лежать в одной плоскости с точкой соприкосновения роликов с материалом. Это обстоятельство требует перкодического контроля и регулировки положения ножа относительно положении прижимных роликов, т.е. снижает производительность устройства.

Sm недостатки устранены в другом известном устрзнстве для резки эластичного листового материала, содержащем подающей транспортер, расположенную над ним подвижну1о каретку с ножом, имеющую направляющий паз опорную плиту, улез поджима материала к опорной плите и привод переменнення каретой..

В укаэанном устройстве узел поджима выполнен в виде подвижной в вертикальной плоскости плиты с чередующимися выступами и паЬами для прохождения лент подакщего транспортера, причем каждый выступ плиты снабжен подпружи.ненным упором, расположенным в отверстии, выполненном в тордовой части выступа. з 740521 ф полнен в виде смонтированных на конце ножа 15 двух наборов роликов 20 (шкивов), обтянутых бесконечной лентой 21 и установленных в планках 22.

Плелки 22 закреплены на ноже 15 посредством оси 23. Нож 15 закреплен . на ползуне 17 винтами 24.

Работа устройства осуществляется следующим образом. о

В исходном положении опорная плита 4 поднята посредством пневмоцилиндров 12.

Включается привод 2 и транспортет 1 перемешает на заданную длину материал

25 и останавливается. Затем включают15 ся пневмоцилиндры 12, которые опуска- ют опорную плиту 4 на подающий транспортер 1 до ее взаимодействия с материалом, например кордом, 25. В камерах

9 создается вакуум и материал 25 притягивается к поверхности опорной плиты

4, которую затем поджимают пневмоцилиндром 12. Вместе с плитой поднимается и участок материала (фиг.3), на котором будет осуществляться его разрезание. Затем включается привод 19 каРетки 14, при перемещении которой по направляющим .13 ножом 15 разрезается материал 25. При этом в момент реза материал 25 прижимается к опорной плите 4 снизу бесконечной лентой 21 посредством роликов 20 и пружин 18. После отрезки мерной заготовки материала снимается вакуум в камерах 9 и включается привод 2 транспортера 1 для подачи отрезанной заготовки на сборочный барабан 26. После чего цикл резания повторяют, но при этом каретка 14 с ножом 15 движется в обратном направлении.

Предлагаемое устройство обеспечивает отделение разрезаемого материала ст транспортерной ленты и высокое качество реза.

Указанное устройство нельзя использовать для резки тонкого материала, так как он должен подаваться транспортером со сплошной рабочей поверхностью и может быть сдеформирован упорами ленты узла поджима.

Целью изобретения является расширение эксплуатационных возможностей устро йства.

Поставленная цель достигается тем, что узел поджима выполнен в виде набора роликов, смонтированных на ноже и обтянутых бесконечной лентой, а опорная плита выполнена с вакуумными камерами.

Нож с роликами подпружинен относительно каретки.

Такое выполнение узла поджима позволяет использовать данное устройство для резки эластичного листового материала любой толщины.

На фиг. 1 изображено предлагаемое устройство (вид сверху); на фиг. 2 — то же, вид сбоку; на фиг. 3 — поперечный разрез режущего органа; на фиг. 4 — z5 вид на каретку с ножом.

Устройство для резки эластичного листового материала содержит, подающий ленточный транспортер 1 с приводом 2 и режущий механизм 3. Режущий механизм 3 содержит опорную плиту 4 с направляющим пазом 5. Опорная плита 4 снабжена торцовыми кронштейнами 6 и установлена в направляющих пазах стоек 7, закрепленных на раме 8 подающего

35 транспортера 1. Опорная плита 4 выполнена с двумя вакуумными камерами 9, расположенными по обе стороны направляющего паза 5 и соединенными посредством тРУбопРоводов 10 с вакуумным ге- 4О

Hep&TopoM (Ha чертежах Be показан) ..

Вакуумные камеры 9 имеют сквозные отверстия 11. Опорная плита 4 установлена с возможностью перемещения в вертикальной плоскости от пневмоцилинд- 45 ра 12, закрепленных на стойках 7 и соединенных с кронштейнами 6. На опорной плите 4 закреплены направляющие

13, на которых установлена каретка 14 с обоюдоострым ножом 15, подогреваемым электронагревательным элементом

16. Нож 15 и элемент 16 закреплены на ползуне 17, который установлен в пазу каретки 14 и подпружинен относительно нее пружинами 18. Каретка

14 снабжена приводом 19 для перемещения ее вдоль направляющих 13. В устройстве имеется узел поджима материала к опорной mmTe, который выФормула изо брет ения

1, Устройство для резки эластичного листового материала, содержащее подающий транс юртер, расположенную над ним подвижную каретку с ножом, имеющую направляющий паз опорную плиту, узел поджима материала к опорной плите и привод перемещения каретки, о т л ич а ю ш е е с я тем, что, с целью расширения эксплуатационных возможностей устройства, узел поджима выполнен в виде набора роликов, смонтированных на

740521

5 ноже и обтянутых бесконечной лен гой, а опорная плита выполнена с вакуумными камерами.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что нож с роликами подпружинен относительно каретки.

Источники информации, принятые во внимание при экспертизе

1. Патент ГДР № 67579, кл. 39а 17/28, опублик. 1969.

2. Авторское свидетельство СССР ,¹ 528195, кл. В 29 Н 17/ЗО, 1974 (прототип) .
