Способ переработки медно-цинковых концентратов

Патент 740850

Авторы

Иллюстрации

Показать все

Реферат

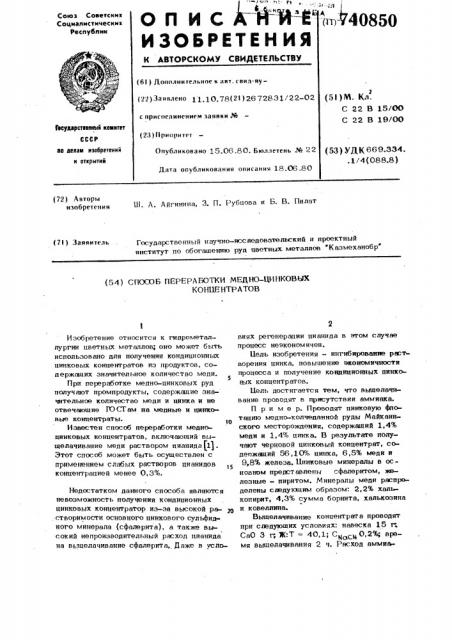

ОП ИСАЙЙЕ

ИЗОБРЕТЕН ИЯ

Союз Соеетскик

Социалистическими

Республик

< -т 40850

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свнд-sy(22)Заявлено 11.10.78(2() 2672831 22 02 (5I )M. Кл.

С 22 В 15/ОО

С 22 В 19/00 с присоединением заявки ¹

ГесуАЭРстаеииый кемитет

СССР ио делам изабретений и открытий (23) Приоритет

Опубликовано 15.06.80. Б оллетень № 22 (53) 3 ДК669.334. . 1/4 (088.8) Дата опубликования описания 18.06 .80 (72) Авторы изобретения

Ш. Л. Айгинина, 3. П. Рубцова и Б. В. Пилат

Государственный научно-исследователы.кий и проектный институт по обогащению руд цветных металлов Казмеханобр (7l ) Заявитель (54) СПОСОБ ПЕРЕРАБОТКИ МЕДНО-ЦИНКОВЫХ

KOHIlE НТРАТОВ

1о

Недостатком данного способа являются невозможность получения кондиционных цинковых концентратор из-за высокой ра- 20 створимости основного цинкового сульфидного минерала (сфалерита), а также высокий непроизводительный расход цианида на выщелачивание сфалерита, Даже в услоИзобретение относится к гидрометаллургии цветных металлов; оно может быть использовано для получения кондиционных цинковых концентратов из продуктов, содержащих значительное количество меди.

При переработке медно-цинковых руд получают промпродукты, содержицие значительное количество меди и цинка и не отвечающие ГОСТам на медные и цинковые конпентраты.

Известен способ переработки меднсьцинковых концентратов, включающий выщелачивание меди раствором цианида (11.

Этот способ может быть осуществлен с применением слабых растворов цианидов концентрацией менее 0,3%. виях регенерации цианида и этом случае процесс неаконом ичен.

Бель изобретения вЂ” ингибирование растворения цинка, повышение экономичности процесса и получение кондиционных цинкокых концентратов.

Бель достигается тем, что выщелачивание проводят в присутствии аммиака.

Пример. Проводят цинковую фпотацию медно-колчеданной руды Майкаин» ского месторождения, содержащий 1,4% меди и 1,4% цинка. В результате получают черновой цинковый концентрат, содепжащий 56,10% пинка, 6,5% меди и

9,8% железа. Бинковые минералы в основном представлены сфалеритом, железные вЂ” пиритом. Минералы меди распределены сждукацим образом: 2,2% халькопирит, 4,3% сумма борнита, халькозина и ковеллина.

Выщелачивание концентрата проводят при следующих условиях: навеска 15 г

Са0 3 т", Ж:Т = 40 1 Сй сй 0 2%; вре мя выщелачивания 2 ч. Расход аммиаПродукты

Расход МН40Н кг/т мг на навеску

Раствор

)цинковый концент58, 85 3 9, 04 26,5 3

3,0 34,2 7,2 46,15 60,96 73,47

6,5 56,1 9,8 100,0 100,0 100,0 рат

Промпродукт

Раствор

49,23 35,47 21,43 цинковый концентрат

3,3 36,2

6,5 56,1

7,7 50,77 64,53 78,57 200

9,8 100,0 100,0 100,0

13,3

Промпродукт

Раствор

1|инковый концентрат

Промпродукт

47,70 24,07 17,35

3,4 42,7

6,5 56,1

8,1 52,30 75,93 82,65 400

S,8 100,0 100,0 100,0

26,6

Раствор

Бинковый концентрат

Промпродукт

47,70 9,63 12,24

3,4 50,7

6,5 56,1

8,6 52,30 90,37 87,76 800

9,8 100,0 100,0 100,0

53,3

Раствор

Иинковый концентрат

П ромпрудукт

27,69 6,60 7,14

9, 1 72,31 93,40 92,86 1600 106,6

9,8 100,0 100,0 100,0

4,7 52,4

6,5 56,1

Раствор новый центрат

Про мпродукт

1 2,3 3,39 3,06

5,7 54,2 9,5 87,70 96,61 96,94 3200 213,3

6,5 56,1 9,8 100,0 100,0 100,0

3 7408 ка (40%) варьируют от 0,2 до 3,2 г на навес ку.

Результаты опытов представлены в таблице, в которой показано влияние расхода аммиака на цианидное выщелачивание медных и цинковых минералов.

Иэ представленных данных следует, что без аммиака или при небольшом его оасходе (13 кг/т наблюдается интенсивное выщелачивание цинковых минералов. При значительном расходе (свыше 100 кг/т) аммиак ингибирует растворение всех сульфидов. При оптимальном расходе ам50 4 милка (26,6-53,3 кгlт) в первую очередь ингибируется растворение цинковых минералов, что позволяет получать кондиционный цинковый концентрат, удовлетворяющий

ОС Т-4 8-3 1-7 2.

Йинк и медь из цианистых растворов выделяют известными приемами.

Технико-экономические преимущества предлагаемого способа заключаются в том, что можно простым и дешевым методом перерабатывать черновые медьсодержащие продукты и получать кондиционные цинк ъвые концентраты.

5 740850

Формула изобретения ных цинковых концентратов, вышелачива» нне проводят в присутствии аммиака.

Составитель А. Важина

Редактор H. Корчецко Техред H. Бабурка Корректор Г. Решетняк

Заказ 3159/32 Тираж 694 Подпис ное

Ш1ИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

Способ переработки медно-цинковых концентратов, включаюший вышелачивание меди раствором цианида, о т л и ч а ювЂ” ш и и с я тем, что, с целью ингнбирования растворения цинка, повышения экономичности процесса и получения кондиционИсточники информации, 5 принятые во внимание при экспертизе

1. Христофоров Б. С. и др. Химия минералов меди. Новосибирск, Наука, 1975, с. 93.
