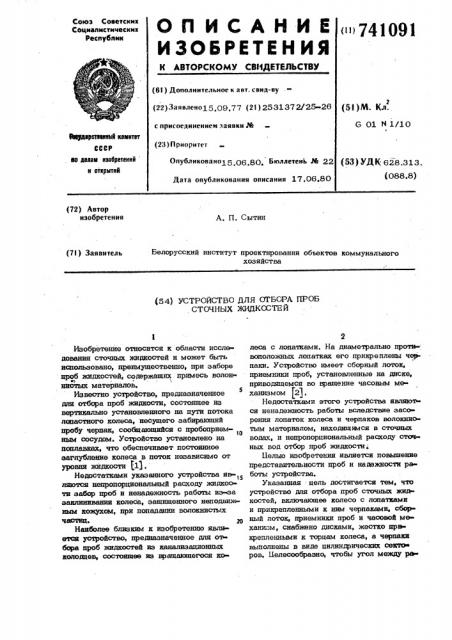

Союз Советски к

Социалистические

Республик

ОПИСЛНИИ

ИЗОЫРЕтИН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Опубликовано15 06 80, БюллетенЬ М 22

Дата опубликования описания 17.06.80 (5! )М. Кл.

G 01 8 1/10

Фауннретееннм11 кемнтет

СССР нн делам нзебретекнй н открытей (53) УДК 628.313. (088.8) (22) Автор изобретения

А. П. Сытин

Белорусский институт проектирования объектов коммунального хозяйства (2! ) Заявитель (54) устРОЙстВО дпя ОТБОРА ПРОБ сточных жидксстяй!

Изобретение относится к области исследования сточных жидкостей и может быть использовано, преимущественно, при заборе проб жидкостей, содержащих примесь волок

Э) нистых материалов.

Известно устройство, предназначенное

5 дпя отбора проб жидкости, состоящее из вертикально установленного на пути потока лопастного колеса, несущего забирающий пробу черпак, сообщающийся с пробоприем10

HhIM cocjjA0M Устройство установлено BB поплавках, что обеспечивает постснтнное заглубление колеса в поток независимо от уровни жидкости 1;1).

Недостатками укаэанного устройства яв 1 ляются непропорциональный расходу жидкооти забор проб и ненадежность работы иэ- за заюпшивания колеса, защищенного неподвижным кожухом, при попадании волокнистых частиц» 20

Наиболее близким к изобретению является устройство, предназначенное дпя овбора проб жидкостей из канализационных колодцев, состоящее as вращающегося ка

2 леса с лопатками. На диаметрально противоположных лопатках его прикреплены черпаки. Устройство имеет сборный лоток, приемники проб, установленные на диске, приводящемся во вращение часовым мехаиизмом (2) .

Недостатками етого устройства являю вся ненадежность работы вследствие засорения лопаток колеса и черпаков волокнистым материалом, находящтекся в сточных водах, и непропорциональный расходу сточ ных вод отбор проб жидкости;

Бельто изобретения является повышение представительности проб и надежности ра боты устройства.

Указанная цель достигается тем, что устройство для отбора проб сточных жид» костей, включающее колесо с лопатками и прикрепленными к ним черпаками, сборный лоток, приемники проб и часовой ме» ханизм, снабжено дисками, жестко IIps» креппенными к торцам колеса, а черпаки выполнены в виде цилиндрических свкто ь ров. целесообразно, чтобы угол между ра»

741091 ханизма, обеспечивает распределение проб по приемникам 13, Пропорциональный поо- току жидкости отбор проб обеспечиваетси и- благодари установке черпаков, выполнеиньаг в виде цилиндрических секторов, под yv ен- лом между радиусом черпака, праходпцим рез через его кромку, и осью лопатки равным

3 - 20-30 . Придиамечре колеса, равном о

600 мм, этот угол составляет 25 . о

10 Преднагаемое устройство обеспечивает е- надежный отбор проб, пропорциональный величине потока сточной жидкости. диусом черпака, проходящим через его кромку, и осью лопатки составлял 20-30 устройство снабжать воронкой, жестко с единенной с часовым механизмом а пр емники устанавливать неподвижно.

На фиг. 1 изображено колесо, защищ ное дисками, и черпаки; нафиг. 2 - раз колеса и приемного лотка проб; на фиг. приемники проб и часовой механизм с направляющей воронкой; на фиг. 4 — план диска с приемниками проб и часовым м ханизмом с направляющей воронкой; на фиг. 5. - разрез черпака и величина объема пробы в зависимости от уровни жидкости в трубопроводе или канале. 15

Устройство имеет колесо 1, лопатки 2, черпаки 3, диски 4, жестко прикрепленные к торцам колеса; к одному из дисков прикреплены штуцера 5. На оси 6 вращающегося колеса 1 закреплен приемный ло- 20 ток 7, к штуцеру 8 которого подсоединена резиновая црубка 9.

Резиновая трубка 9 с другой стороны закреплена над распределительной воронкой 10, котораи прикреплена к часовому механизму 11. Часовой механизм 11 установлен на неподвижном диске 12, на нем же установлены приемники 13 проб.

Устройство работает следующим образом.

При установке пробоотборника в канализационном колодце лопатки 2 колеса 1 погружаютси в поток. При скорости движения жидкости 0,1 м/с и более обеспечивается вращение колеса вокруг оси 6, при этом происходгй захват сточной жидкости черпаками 3 н слив ее через штуцер 5 в приемный лоток 7, из которого через штуцер 8 и резиновую трубку 9 жидкость поступает в распределительную воронку 10.

Распределительная воронка 10, вра щаись вместе с барабаном часового меФормула изобретения

1, Устройство дли отбора проб сточных жидкостей, включающее колесо с лопатками и закрепленными к ним черпаками, сборный лоток, приемники проб и часовой механизм, о т л и ч а ю щ е е с я тем, . что, с целью повышения представительности проб и надежности, оно снабжено диоками, жестко закрепленными к торцам колеса, а черпаки выполнены в виде цилиндрических секторов.

2, Устройство по и. 1, о т л и ч а ющ е е с и тем, что угол между радиусом черпака, проходящим через его кромку, и осью лопатки составляет 20 30, З.Усчройствопопп.1 и 2, о т л и ч аю щ е е с я тем, что оно снабжено воронкой, жесжо соединенной с часовым механизмом, а приемники установлены неподвижно, Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 49485, кл. G 01 1 1/12, 1935.

2. Авторское свидетельство СССР

¹ 339830, кл, G 01 и 1/10, 1969 (прототип) .
