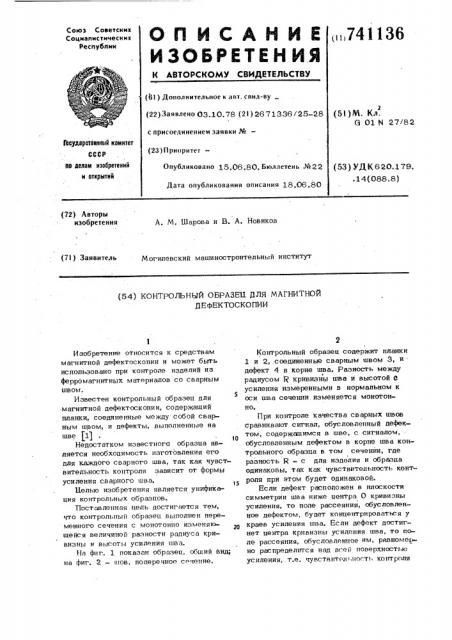

О П И С А Н И Е,,741136

ИЗОБРЕТЕН ИЯ

Союз Советскмх

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (81) Дополнительное к авт. свил-ву (22) Заявлено 03.10.78 (2I ) 2671336/25 28 (5i) M. Кл.

G 01 N 27/82 с присоединением заявки J%

Гасударственный комитет

СССР (23) П риоритет

lla деиам иэобретеиий и аткрытий

Опубл и ковано 15,06.80. Бюллетень № 22

Дата опубликования описания 18.06.80 (53) УДК620.179.. 14(088.8) (72) Авторы изобретении

А. М. Шарова и В. A. Новиков (7!) Заявитель

Могилевский машиностроительный институт (54) КОНТРОЛЬНЫЙ ОБРАЗЕБ ДЛЯ МАГНИТНОЙ

ДЕФЕКТОСКОПИИ

Изобретение относится к средствам магнитной дефектоскопии и может быть использовано при контроле изделий из ферромагнитных материалов со сварным швом.

Известен контрольный образец дпя .магнитной дефектоскопии, содержащий планки, соединенные между собой сварным швом, и дефекты, выполненные на

j1)

Недостатком известного образца является необходимость изготовления его дпя каждого сварного шва, так как чувствитепьность контроля зависит от формы усиления сварного шва.

Белью изобретения является унификация контрольных образцов.

Поставленная цепь достигается тем, что контрольный образец выполнен неременного сечения с монотонно изменяк щейся величиной разности радиуса кривизны и высоты усиления шва.

На фиг. 1 показан образец, обший вид; на фиг. 2 — шов, поперечное с чение.

Контрольный образец содержит планки

lи2,,соединенные сварным швом 3, и дефект 4 в корне шва. Разность между радиусом 1с кривизны шва и высотой C усиления измеренными в нормальном к оси шва сечении изменяется монотонно.

При контроле качества сварных швов сравнивают сит нап, обусловленный дефектом, содержяцимся в шве, с сигналом, . обусповпенным дефектом в корне шва контропьного образца в том сечении, где разность R — с дпя изделия и образца одинаковы, так KBK чувствительность контроля при атом будет одинаковой.

Если дефект расположен в ппоскости симметрии шва ниже центра 0 кривизны усипения, то поле рассеяния, обусловленное дефектом, будет концентрироваться у краев усиления шва. Еспи дефект достигнет центра кривизны усиления шва, то попе рассеяния, обусловленное им, равнометно распределится над всей поверхностью усиления, т.е. чувствитепьногть контроля

3 741136 зависит от положения дефекта относител но центра кривизны усиления шва. Согласно изложенному, минимальный выявленный дефект в корне шва определяется отрезком ОБ.

Применение контрольного образца позвопит обеспечить качественный контроль определенного диапазона сварных швов. формула изобретения

Контрольный образец для магнитной дефектоскопии, содержаций планки, соедипенные сварным швом с выполненными на нем дефектами, от лич ающийс я тем, что, с целью унификации контрольных образцов, он выполнен переменного сечения с монотонно изменяющейся величиной разности радиуса кривизны и высоты усипения шва.

Источники информации, принятые во внимание при экспертизе о 1. Фалькеви ч A. С. Хусанов М. Х.

Магнитографический контроль сварных соединений. М., "Машиностроение", 1966, с. -136-141 (прототип).
